انواع کابل آنتن هوایی چیست و کاربردهای آن

کابل‌های آنتن هوایی یکی از اجزای اساسی در سیستم‌های ارتباطی و پخش سیگنال‌های رادیویی و تلویزیونی هستند. این کابل‌ها وظیفه انتقال سیگنال‌های الکتریکی از آنتن به دستگاه‌های دریافت‌کننده مانند تلویزیون، رادیو، گیرنده‌های دیجیتال و تجهیزات مشابه را بر عهده دارند. انواع مختلفی از کابل‌های آنتن هوایی با ویژگی‌ها و کاربردهای خاص وجود دارند که هرکدام بسته به نیاز و شرایط محیطی، انتخاب می‌شوند.

در صورتی که به دنبال خرید آنتن هوایی با کیفیت هستید، انتخاب کابل مناسب از اهمیت بالایی برخوردار است. این کابل‌ها باید از کیفیت بالایی برخوردار باشند تا سیگنال‌های دریافتی بدون تداخل یا افت کیفیت به‌طور مؤثر انتقال یابند. در این مقاله به بررسی انواع کابل‌های آنتن هوایی، ویژگی‌های هرکدام و کاربردهای آن‌ها در سیستم‌های مختلف خواهیم پرداخت.

کابل آنتن هوایی چیست؟

کابل آنتن هوایی، یک نوع کابل مخصوص است که برای انتقال سیگنال‌های رادیویی و تلویزیونی از آنتن‌های هوایی به دستگاه‌های دریافت‌کننده مانند تلویزیون، رادیو و گیرنده‌های دیجیتال استفاده می‌شود. این کابل‌ها طراحی شده‌اند تا سیگنال‌های الکتریکی را با کمترین افت و تداخل ممکن از آنتن به دستگاه‌های مختلف منتقل کنند. به‌طور معمول، کابل‌های آنتن هوایی از سیم‌های مسی با پوشش عایق و لایه‌های محافظ تشکیل شده‌اند تا از تداخل‌های الکترومغناطیسی جلوگیری کنند و کیفیت سیگنال را حفظ کنند.

 این کابل‌ها در انواع مختلف، از جمله کابل‌های هم‌محور (Coaxial) و کابل‌های انعطاف‌پذیر، در دسترس هستند و بسته به نوع کاربرد، ویژگی‌های متفاوتی دارند. کابل‌های آنتن هوایی به‌طور گسترده در پخش تلویزیونی، سیستم‌های رادیویی، اینترنت بی‌سیم و سایر سیستم‌های ارتباطی استفاده می‌شوند.

ویژگی کابل های کواکسیال نسبت به کابل معمولی

کابل‌های کواکسیال (Coaxial) نسبت به کابل‌های معمولی مزایای قابل توجهی دارند. یکی از ویژگی‌های برجسته آن‌ها، ساختار حفاظتی چند لایه است که شامل یک هسته مرکزی مسی، لایه عایق، یک لایه محافظ فلزی و پوشش بیرونی می‌شود. این ساختار باعث می‌شود که کابل‌های کواکسیال در برابر تداخل الکترومغناطیسی مقاوم‌تر باشند و سیگنال‌ها را با کیفیت بالاتری انتقال دهند. در مقایسه با کابل‌های معمولی، کابل‌های کواکسیال دارای توانایی بیشتری در حفظ کیفیت سیگنال و جلوگیری از افت آن هستند.

انواع کابل آنتن هوایی معمولاً از نوع کواکسیال هستند، زیرا این کابل‌ها می‌توانند سیگنال‌ها را با حداقل نویز و تداخل به مسافت‌های طولانی‌تری منتقل کنند. به‌عنوان مثال، در سیستم‌های تلویزیونی، رادیویی و اینترنت بی‌سیم، کابل‌های کواکسیال به دلیل ساختار مقاوم خود برای انتقال سیگنال‌های با کیفیت بالا استفاده می‌شوند. این ویژگی‌ها باعث می‌شود که کابل‌های کواکسیال انتخابی مناسب برای استفاده در بسیاری از سیستم‌های ارتباطی باشند.

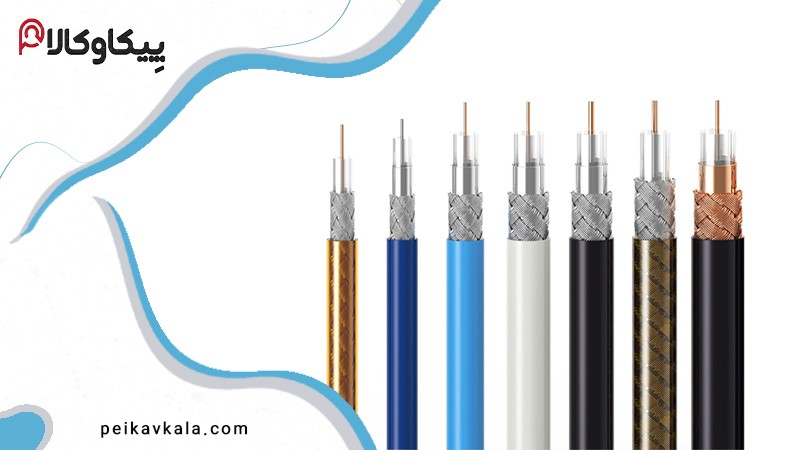

انواع کابل کواکسیال

کابل‌های کواکسیال انواع مختلفی دارند که هرکدام بسته به نیاز و نوع کاربرد خاص طراحی شده‌اند. این کابل‌ها معمولاً از نظر ضخامت، قدرت انتقال سیگنال، مقاومت در برابر تداخل و کاربردهای خاص با یکدیگر تفاوت دارند. برای کسانی که به دنبال خرید کابل آنتن کواکسیال با کیفیت هستند، انتخاب مدل مناسب از اهمیت ویژه‌ای برخوردار است. در ادامه به برخی از انواع رایج کابل‌های کواکسیال اشاره می‌کنیم:

کابل کواکسیال Thinnet (نازک)

کابل کواکسیال یکی از انواع کابل‌های کواکسیال است که به‌دلیل ضخامت کم و انعطاف‌پذیری بالا، در نصب‌های ساده و با مسافت کوتاه مورد استفاده قرار می‌گیرد. این کابل معمولاً در شبکه‌های محلی (LAN) برای اتصال کامپیوترها و دستگاه‌های مختلف استفاده می‌شود.

یکی از ویژگی‌های کابل Thinnet، هزینه پایین آن است که باعث شده در کاربردهای خانگی و تجاری کوچک کاربرد فراوانی داشته باشد. به‌دلیل انعطاف‌پذیری بالا، استفاده از این کابل در محیط‌های پیچیده و دشوار هم راحت است. انواع کابل آنتن هوایی مانند این کابل در سیستم‌های ارتباطی که نیاز به سیم‌کشی در فواصل کوتاه و بدون نیاز به قدرت سیگنال بالا دارند، به‌کار می‌روند.

کابل کواکسیال Thicknet (ضخیم)

این کابل با ضخامت بیشتر برای انتقال سیگنال‌های قوی و در مسافت‌های طولانی‌تر طراحی شده است. معمولاً در شبکه‌های قدیمی Ethernet و سیستم‌های تلویزیونی یا ماهواره‌ای استفاده می‌شود، زیرا مقاومت بالایی در برابر تداخل و نویز دارد. ویژگی اصلی این کابل‌ها، مقاومت بیشتر آن‌ها در برابر نویز و تداخل است. به‌طور کلی، کابل‌های Thicknet برای محیط‌های نیازمند انتقال سیگنال قوی و بدون افت سیگنال در فواصل طولانی‌تر بسیار مناسب هستند. این کابل‌ها در بسیاری از انواع کابل آنتن هوایی استفاده می‌شوند که نیاز به انتقال سیگنال‌های قدرتمند دارند.

کابل کواکسیال سخت

کابل کواکسیال سخت یا "Solid Core" به‌طور معمول در مواردی استفاده می‌شود که انتقال سیگنال در مسافت‌های طولانی و با کیفیت بالا ضروری است. این کابل‌ها از یک هسته مسی جامد تشکیل شده‌اند که باعث می‌شود سیگنال با حداقل افت در مسافت‌های طولانی منتقل شود. به دلیل ساختار جامد، کابل‌های سخت مقاوم‌تر از انواع دیگر کابل‌ها هستند، اما انعطاف‌پذیری کمتری دارند. این کابل‌ها معمولاً در کاربردهای ارتباطی ثابت و ثابت‌شده استفاده می‌شوند. برای مثال، در سیستم‌های آنتن‌های هوایی و انتقال سیگنال‌های تلویزیونی یا شبکه‌های اینترنتی، کابل‌های سخت به‌دلیل قدرت بالا در انتقال سیگنال‌ها انتخاب مناسبی هستند.

کابل کواکسیال تابشی

کابل‌های تابشی برای سیستم‌های مخابراتی و آنتن‌های ویژه طراحی شده‌اند که سیگنال‌ها را به‌طور مستقیم به محیط اطراف تابش می‌دهند. این کابل‌ها برای پوشش وسیع‌تر و پروژه‌های ارتباطی بزرگ استفاده می‌شوند.

کابل کواکسیال RG6

این نوع کابل یکی از رایج‌ترین انواع کابل‌های کواکسیال است و بیشتر در سیستم‌های تلویزیونی کابلی و ماهواره‌ای، اینترنت پرسرعت و پخش دیجیتال استفاده می‌شود. کابل RG-6 به دلیل مقاومت بالا در برابر نویز و تداخل، برای انتقال سیگنال‌های با کیفیت بالا مناسب است.

کابل کواکسیال نیمه سخت

این کابل‌ها دارای هسته فلزی نیمه‌سخت هستند که باعث می‌شود در برابر تغییرات محیطی و تداخل‌های الکترومغناطیسی مقاوم‌تر باشند. گرچه انعطاف‌پذیری کمتری نسبت به کابل‌های نرم دارند، اما برای انتقال سیگنال با کیفیت بالا در فواصل طولانی و در محیط‌هایی که نیاز به محافظت بیشتر از سیگنال است، مانند سیستم‌های رادیویی و آنتن‌های هوایی، مناسب هستند. در انواع کابل آنتن هوایی، این کابل‌ها معمولاً برای سیگنال‌های حساس و دقیق به‌کار می‌روند.

کابل محوری دوقلو

این کابل دارای دو هسته مسی است که به‌طور جداگانه سیگنال‌ها را حمل می‌کنند، در حالی که در یک لایه محافظ مشترک قرار دارند. کابل‌های محوری دوقلو معمولاً برای انتقال داده‌های با سرعت بالا و در سیستم‌هایی که نیاز به سیگنال‌های دقیق و با کمترین نویز دارند، مانند شبکه‌های داده یا پخش دیجیتال، استفاده می‌شوند. این نوع کابل‌ها در برخی از انواع کابل آنتن هوایی که نیاز به سرعت و دقت انتقال بالا دارند، کاربرد دارند.

کابل سه محوری

این کابل‌ها از سه هسته فلزی برای انتقال سیگنال استفاده می‌کنند که آن‌ها را از تداخل‌های الکترومغناطیسی و نویزهای خارجی محافظت می‌کند. کابل‌های سه محوری به‌طور ویژه در سیستم‌های مخابراتی حساس، آزمایشگاه‌ها یا کاربردهای صنعتی که نیاز به سیگنال‌های دقیق و محافظت‌شده دارند، استفاده می‌شوند. این کابل‌ها در برخی انواع کابل آنتن هوایی که نیاز به انتقال سیگنال‌های با کیفیت بالا و محافظت بیشتر از نویز دارند، کاربرد دارند.

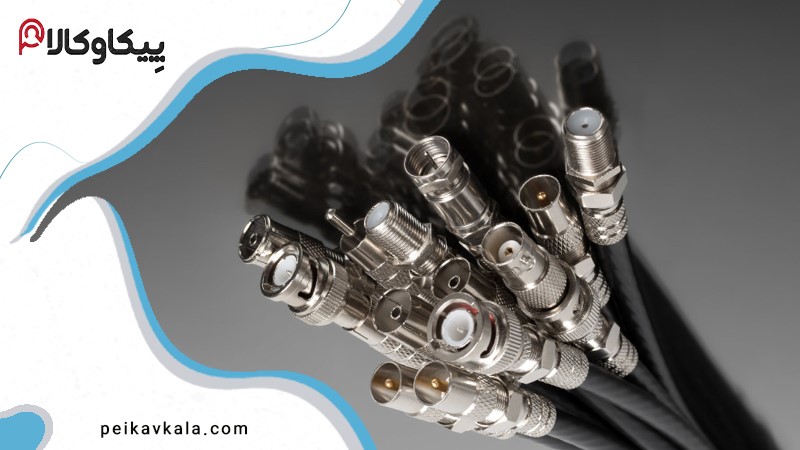

برای آنتن تلویزیون از چه کابلی استفاده می‌گردد؟

رای اتصال آنتن تلویزیون، معمولاً از کابل کواکسیال استفاده می‌شود. این کابل به دلیل ساختار خاص خود، سیگنال‌های تلویزیونی را با کیفیت بالا و بدون تداخل به تلویزیون منتقل می‌کند. دو نوع رایج کابل کواکسیال برای آنتن تلویزیون شامل کابل RG-6 و کابل RG-59 هستند. کابل RG-6 معمولاً برای نصب‌های جدید و پخش سیگنال‌های دیجیتال و HD استفاده می‌شود، زیرا توانایی انتقال سیگنال با کیفیت بالا و مقاومت در برابر تداخل را دارد. از طرفی، کابل RG-59 بیشتر برای مسافت‌های کوتاه و سیستم‌های قدیمی‌تر مناسب است. این کابل‌ها به‌طور عمومی در سیستم‌های انواع کابل آنتن هوایی برای تلویزیون‌های کابلی یا ماهواره‌ای به‌کار می‌روند.

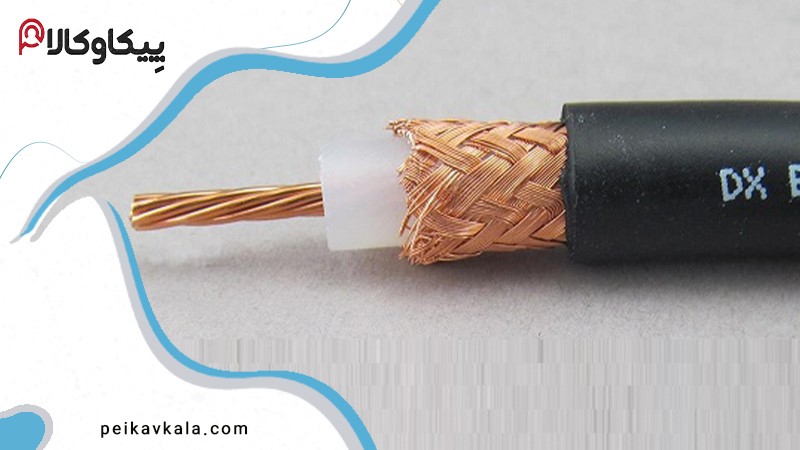

ساختار داخلی کابل آنتن تلویزیون

ساختار داخلی کابل آنتن تلویزیون (کابل کواکسیال) به گونه‌ای طراحی شده است که سیگنال‌های تلویزیونی را با کمترین افت و تداخل منتقل کند. این کابل به طور کلی از چندین لایه مختلف تشکیل شده است:

1. هسته مرکزی (Conductor): هسته کابل معمولاً از یک سیم مسی یا آلومینیومی تشکیل شده که وظیفه انتقال سیگنال را بر عهده دارد. این هسته به عنوان مسیر اصلی عبور سیگنال از آنتن به تلویزیون عمل می‌کند.
2. لایه عایق (Insulation): دور هسته مرکزی یک لایه عایق از جنس پلاستیک یا فوم وجود دارد که از تماس مستقیم هسته با لایه‌های دیگر جلوگیری کرده و مانع از ایجاد تداخل یا افت سیگنال می‌شود.
3. لایه محافظ فلزی (Shielding): این لایه معمولاً از یک فویل فلزی یا سیم‌های بافته‌شده ساخته شده و وظیفه محافظت از سیگنال در برابر نویز و تداخل‌های الکترومغناطیسی (EMI) را دارد. لایه محافظ باعث می‌شود که سیگنال‌های انتقالی تحت تاثیر تداخل‌های خارجی قرار نگیرند.
4. لایه عایق بیرونی (Jacket): بیرونی‌ترین لایه کابل، یک پوشش پلاستیکی یا PVC است که کابل را از آسیب‌های فیزیکی، رطوبت و دیگر عوامل محیطی محافظت می‌کند. این لایه همچنین باعث افزایش دوام کابل در برابر شرایط جوی مختلف می‌شود.

این ساختار چند لایه، به انواع کابل آنتن هوایی مانند RG-6 یا RG-59 کمک می‌کند تا سیگنال‌های تلویزیونی با کیفیت بالا و بدون افت یا تداخل به دستگاه‌های گیرنده مانند تلویزیون منتقل شوند.

بهترین کابل آنتن تلویزیون

بهترین کابل آنتن تلویزیون بستگی به نوع سیستم و نیاز شما دارد. کابل RG-6 گزینه‌ای ایده‌آل برای سیستم‌های تلویزیونی دیجیتال و پخش HD است، زیرا توانایی انتقال سیگنال با کیفیت بالا و مسافت‌های طولانی‌تر را دارد و از تداخل الکترومغناطیسی جلوگیری می‌کند. در حالی که کابل RG-59 بیشتر برای سیستم‌های آنالوگ و فواصل کوتاه مناسب است. به‌طور کلی، در انواع کابل آنتن هوایی برای تلویزیون‌های جدید و سیستم‌های ماهواره‌ای، کابل RG-6 بهترین انتخاب به‌شمار می‌رود.

نحوه تست کابل آنتن

برای تست کابل آنتن و اطمینان از عملکرد صحیح آن، چندین روش مختلف وجود دارد. یکی از ساده‌ترین روش‌ها استفاده از آزمایش سیگنال است. ابتدا کابل را به تلویزیون یا دستگاه گیرنده متصل کرده و سیگنال دریافتی را بررسی کنید. اگر تصویر تلویزیون واضح و بدون افت کیفیت باشد، کابل به‌درستی عمل می‌کند. در صورت بروز اختلالات یا افت سیگنال، ممکن است کابل دچار خرابی یا آسیب شده باشد.

روش دیگری برای تست، استفاده از تستر کابل است که می‌تواند اتصالات داخلی کابل و هرگونه آسیب فیزیکی را بررسی کند. تستر کابل، اتصالات داخلی و آسیب‌های احتمالی را شبیه‌سازی کرده و نشان می‌دهد که آیا انواع کابل آنتن هوایی شما به درستی کار می‌کنند یا خیر.

در نهایت، اگر سیگنال ضعیف یا نویز زیادی دارید، ممکن است نیاز به تعویض کابل آنتن یا استفاده از کابل‌های با کیفیت بالاتر مانند RG-6 برای جلوگیری از تداخل‌های بیشتر و دریافت بهتر سیگنال‌ها باشد.

جمع بندی

کابل‌های آنتن هوایی از اجزای مهم در سیستم‌های تلویزیونی، رادیویی و مخابراتی هستند که سیگنال‌ها را از آنتن به دستگاه گیرنده منتقل می‌کنند. انواع مختلف کابل‌های کواکسیال مانند RG-6، RG-59، کابل‌های کواکسیال سخت و نیمه سخت، و کابل‌های تابشی بسته به نیازهای خاص از جمله فاصله، نوع سیگنال و محافظت در برابر تداخل انتخاب می‌شوند. کابل‌های RG-6 معمولاً برای سیستم‌های تلویزیونی دیجیتال و ماهواره‌ای کاربرد دارند، در حالی که کابل‌های RG-59 بیشتر در سیستم‌های آنالوگ و فواصل کوتاه استفاده می‌شوند. همچنین کابل‌های کواکسیال با ساختار محافظتی بیشتر، مانند کابل‌های سه‌محوری، برای انتقال سیگنال‌های حساس در محیط‌های صنعتی یا علمی مناسب هستند. در نهایت، انتخاب نوع کابل آنتن هوایی بستگی به نیازهای خاص انتقال سیگنال، کیفیت و جلوگیری از تداخل دارد.

پیکاوکالا

سوالات متداول

  کابل RG-6 برای چه کاربردهایی مناسب است؟
کابل RG-6 برای تلویزیون‌های دیجیتال، ماهواره‌ای و انتقال سیگنال‌های با کیفیت بالا در فواصل طولانی استفاده می‌شود.

آیا می‌توان از کابل RG-59 برای تلویزیون‌های دیجیتال استفاده کرد؟
کابل RG-59 معمولاً برای سیستم‌های آنالوگ و فواصل کوتاه کاربرد دارد و برای تلویزیون‌های دیجیتال توصیه نمی‌شود.

چرا کابل‌های کواکسیال محافظت‌شده اهمیت دارند؟
کابل‌های کواکسیال با لایه‌های محافظتی بیشتر، از تداخل‌های الکترومغناطیسی جلوگیری کرده و سیگنال‌های دقیق‌تر و با کیفیت‌تری منتقل می‌کنند.
