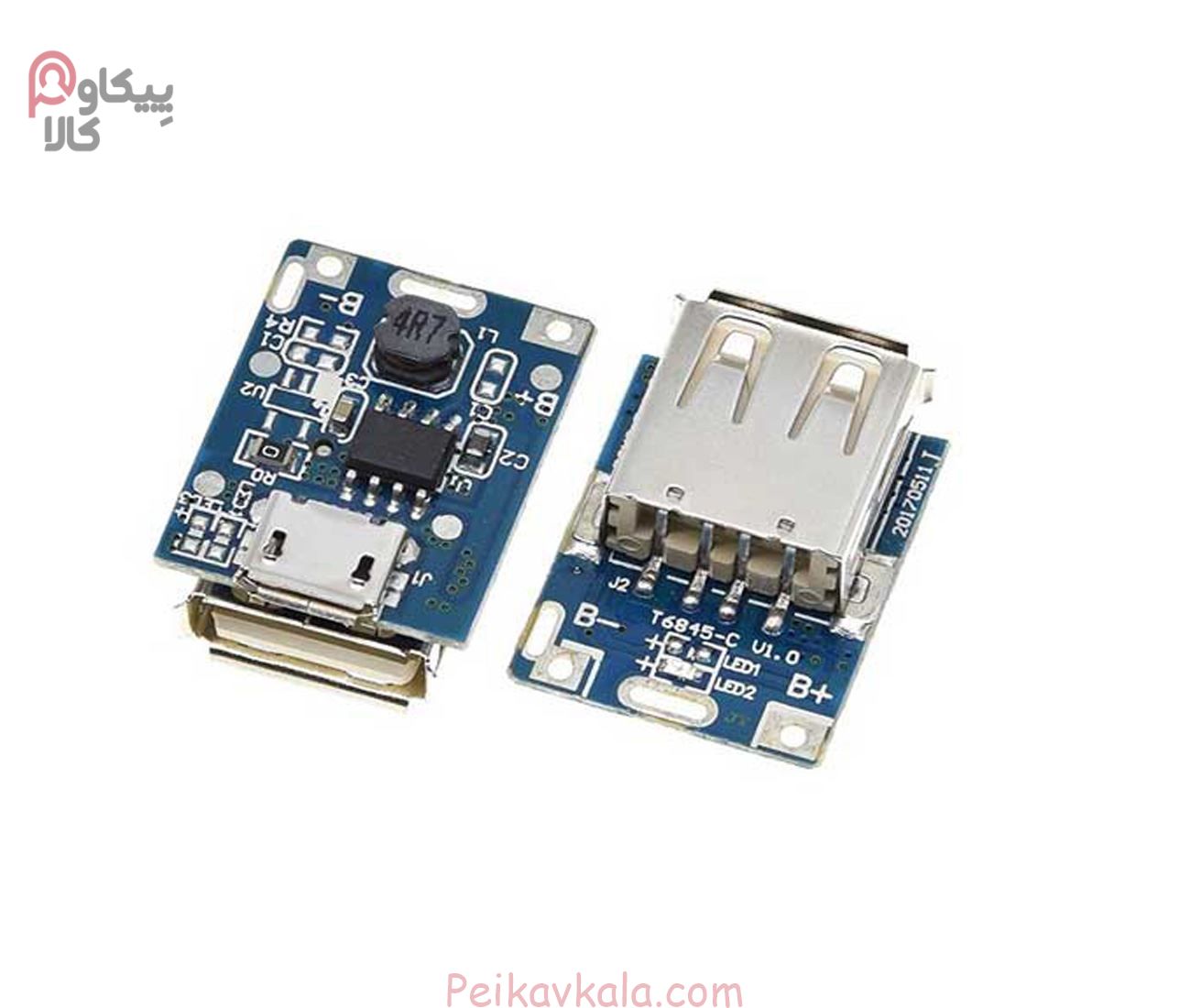

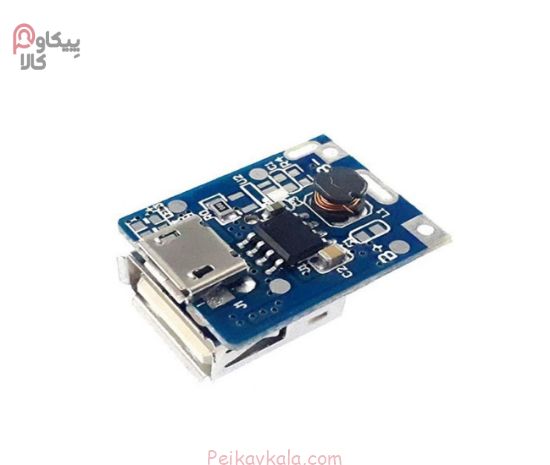

ماژول پاور بانک (برد پاور بانک) Power Supply Module Lithium Battery Charge Protection Board

ماژول پاور بانک مدل T6845-1A یکی از کاربردی‌ترین بردهای الکترونیکی برای شارژ باتری‌های لیتیوم یونی و ساخت پاور بانک‌های سفارشی است. این ماژول با قابلیت مدیریت جریان شارژ و تخلیه باتری، راندمان بالا و ابعاد کوچک، گزینه‌ای مناسب برای علاقه‌مندان به پروژه‌های DIY و مهندسان الکترونیک محسوب می‌شود. اگر به دنبال ساخت یک پاور بانک حرفه‌ای و مقرون‌به‌صرفه هستید، این ماژول می‌تواند انتخابی ایده‌آل برای شما باشد. در ادامه، ویژگی‌ها، کاربردها و نحوه استفاده از این ماژول را بررسی خواهیم کرد.

معرفی ماژول پاور بانک

ماژول پاور بانک مدل T6845-1A یک برد پاور بانک کاربردی و مقرون‌به‌صرفه است که برای شارژ باتری‌های لیتیوم یونی مورد استفاده قرار می‌گیرد. این ماژول به دلیل راندمان بالا، ابعاد کوچک و قابلیت مدیریت شارژ هوشمند، یکی از بهترین گزینه‌ها برای ساخت پاور بانک‌های سفارشی محسوب می‌شود.

این ماژول شارژ پاور بانک دارای پورت USB خروجی برای تأمین برق دستگاه‌های الکترونیکی و درگاه میکرو USB ورودی جهت شارژ باتری است. همچنین، با کنترل هوشمند جریان شارژ، از افزایش بیش از حد جریان یا داغ شدن باتری جلوگیری کرده و امنیت عملکرد را تضمین می‌کند.

با استفاده از ماژول پاور بانک T6845-1A، می‌توانید یک پاور بانک قابل حمل و کم‌هزینه طراحی کنید که با باتری‌های لیتیوم یونی تک سلولی سازگار باشد. این ماژول در پروژه‌های DIY، الکترونیکی و صنعتی کاربرد گسترده‌ای دارد و یک انتخاب عالی برای کسانی است که قصد ساخت پاور بانک‌های شخصی و اختصاصی را دارند.

ویژگی‌های کلیدی

مدیریت شارژ و دشارژ هوشمند
✔ ابعاد کوچک و طراحی کم‌مصرف
✔ سازگاری با باتری‌های لیتیوم یونی 3.7 ولت
✔ محافظت در برابر اتصال کوتاه، افزایش دما و ولتاژ بیش از حد
✔ دارای پورت خروجی USB برای تأمین انرژی دستگاه‌ها

مشخصات فنی ماژول پاور بانک مدل T6845-1A

ماژول پاور بانک مدل T6845-1A یک برد پاور بانک با طراحی کم‌مصرف و کارآمد است که برای شارژ باتری‌های لیتیومی و تأمین برق دستگاه‌های الکترونیکی استفاده می‌شود. در ادامه، مشخصات فنی این ماژول شارژ پاور بانک را بررسی می‌کنیم:

✔ ولتاژ ورودی: 5 ولت (از طریق پورت Micro USB)
✔ ولتاژ خروجی: 5 ولت (از طریق پورت USB Type-A)
✔ جریان خروجی: حداکثر 1 آمپر
✔ سازگاری با باتری: باتری‌های لیتیوم یونی 3.7 ولت
✔ مکانیزم محافظتی: حفاظت در برابر شارژ بیش از حد، تخلیه بیش از حد، اتصال کوتاه و جریان بیش از حد
✔ LED نمایش وضعیت: نشانگر وضعیت شارژ و دشارژ باتری

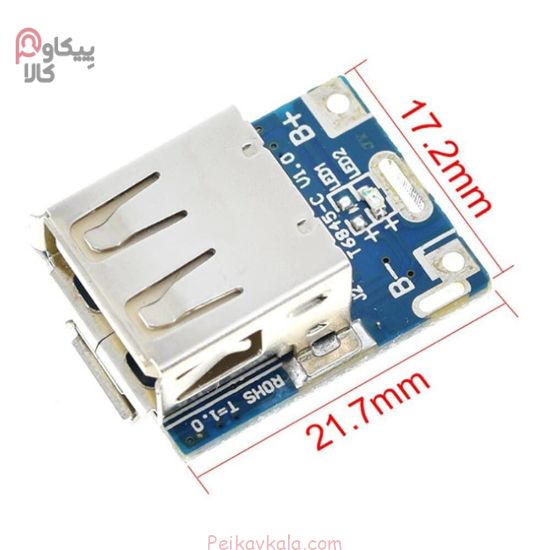

✔ ابعاد: کوچک و مناسب برای استفاده در پروژه‌های DIY و صنعتی
✔ کاربردها: ساخت پاور بانک سفارشی، تأمین برق مدارهای الکترونیکی و تجهیزات قابل حمل

این ماژول پاور بانک با مدیریت هوشمند جریان شارژ و دشارژ، عملکردی پایدار و ایمن ارائه می‌دهد. با توجه به ویژگی‌های آن، می‌توان از این ماژول در پروژه‌های مختلف الکترونیکی و پاور بانک‌های شخصی‌سازی شده استفاده کرد.

کاربردهای ماژول T6845-1A

ماژول پاور بانک مدل T6845-1A به دلیل طراحی هوشمندانه و عملکرد پایدار، در پروژه‌های مختلف الکترونیکی و صنعتی مورد استفاده قرار می‌گیرد. این ماژول می‌تواند باتری‌های لیتیوم یونی 3.7 ولت را به یک منبع تغذیه پایدار تبدیل کند و انرژی مورد نیاز دستگاه‌های قابل حمل و مدارهای الکترونیکی را تأمین کند.

1. ساخت پاور بانک سفارشی

یکی از مهم‌ترین کاربردهای ماژول پاور بانک T6845-1A، ساخت پاور بانک‌های اختصاصی و سفارشی است. با استفاده از این ماژول، می‌توان یک پاور بانک کوچک و کارآمد طراحی کرد که برای شارژ گوشی‌های موبایل، ساعت‌های هوشمند، هدفون‌های بی‌سیم و سایر دستگاه‌های USB مناسب باشد.

2. استفاده در پروژه‌های DIY الکترونیکی

این ماژول یک گزینه ایده‌آل برای علاقه‌مندان به الکترونیک و پروژه‌های DIY است. با استفاده از این برد می‌توان مدارهای الکترونیکی کوچک را به یک منبع تغذیه پایدار و ایمن متصل کرد. این موضوع برای سازندگان گجت‌های قابل حمل بسیار کاربردی است.

3. تأمین انرژی برای سنسورها و دستگاه‌های قابل حمل

در بسیاری از پروژه‌های اینترنت اشیا (IoT) و دستگاه‌های کوچک مانند سنسورهای بی‌سیم، ماژول‌های ردیابی GPS، نمایشگرهای کم‌مصرف و مدارهای کنترل هوشمند، نیاز به یک ماژول شارژ پاور بانک وجود دارد که بتواند باتری‌های لیتیومی را مدیریت کرده و انرژی مورد نیاز این دستگاه‌ها را تأمین کند. ماژول T6845-1A به دلیل مصرف بهینه و ابعاد کوچک، گزینه‌ای مناسب برای این نوع پروژه‌ها است.

4. استفاده در تجهیزات پزشکی قابل حمل

بسیاری از دستگاه‌های پزشکی پرتابل مانند دستگاه‌های تست قند خون، فشارسنج‌های دیجیتال و گجت‌های سلامت به یک سیستم مدیریت انرژی پایدار و ایمن نیاز دارند. ماژول پاور بانک T6845-1A با کنترل دقیق جریان و ولتاژ خروجی، از تجهیزات حساس محافظت کرده و امکان شارژ ایمن و پایدار را فراهم می‌کند.

5. استفاده در سیستم‌های ذخیره انرژی اضطراری

در شرایطی که دسترسی به برق شهری محدود باشد (مثلاً در کمپینگ، سفرهای طبیعت‌گردی یا محیط‌های روستایی)، این ماژول می‌تواند با استفاده از یک باتری لیتیومی، انرژی مورد نیاز برای شارژ دستگاه‌های کوچک را تأمین کند. این ویژگی باعث شده تا ماژول پاور بانک مدل T6845-1A به عنوان یک راهکار اضطراری برای شارژ دستگاه‌های قابل حمل مورد توجه قرار گیرد.

چرا ماژول پاور بانک T6845-1A یک انتخاب عالی است؟

✔ ابعاد کوچک و سبک، مناسب برای انواع پروژه‌ها
✔ مدیریت هوشمند باتری برای جلوگیری از خرابی و افزایش طول عمر آن
✔ سازگاری با انواع باتری‌های لیتیوم یونی 3.7 ولت
✔ ایمن و دارای مکانیزم‌های محافظتی پیشرفته
✔ مناسب برای ساخت پاور بانک‌های شخصی، پروژه‌های IoT و تجهیزات کم‌مصرف

مقایسه با سایر ماژول‌های پاور بانک

انتخاب ماژول پاور بانک مناسب بستگی به نوع کاربرد، میزان جریان خروجی و قابلیت‌های حفاظتی آن دارد. ماژول T6845-1A یکی از گزینه‌های محبوب برای ساخت پاور بانک‌های سفارشی و تأمین انرژی دستگاه‌های الکترونیکی کم‌مصرف است. در این بخش، ماژول T6845-1A را با چند مدل دیگر از ماژول‌های پاور بانک مقایسه می‌کنیم تا ببینیم این ماژول برای چه کاربردهایی بهترین گزینه است.

1. مقایسه با ماژول TP4056

ماژول TP4056 یکی از رایج‌ترین مدارهای شارژ باتری لیتیومی است که بیشتر برای مدیریت شارژ باتری‌های 3.7 ولتی به کار می‌رود. اما تفاوت اصلی آن با T6845-1A این است که فاقد خروجی USB استاندارد است و فقط باتری را شارژ می‌کند. در مقابل، ماژول T6845-1A علاوه بر شارژ باتری، دارای خروجی 5 ولت USB است که امکان شارژ مستقیم دستگاه‌های الکترونیکی را فراهم می‌کند. همچنین، T6845-1A دارای مدارهای محافظتی پیشرفته‌تر است که مانع از تخلیه بیش از حد، اتصال کوتاه و افزایش دما می‌شود. بنابراین، اگر قصد دارید یک پاور بانک بسازید، T6845-1A انتخاب بهتری نسبت به TP4056 خواهد بود.

2. مقایسه با ماژول پاور بانک مدل HW-125

ماژول HW-125 یکی دیگر از بردهای پاور بانک است که شباهت زیادی به T6845-1A دارد. HW-125 قابلیت شارژ سریع (Fast Charge) را ارائه می‌دهد و توان خروجی آن تا 2.1 آمپر می‌رسد. در مقابل، T6845-1A با جریان خروجی 1 آمپر، برای دستگاه‌های کم‌مصرف مناسب‌تر است. اگر دنبال ماژولی با قابلیت شارژ سریع هستید، HW-125 گزینه بهتری است. اما اگر هدف شما ساخت یک پاور بانک کم‌مصرف و پایدار است، T6845-1A عملکرد بهتری دارد.

3. مقایسه با ماژول XH-M603

ماژول XH-M603 یک ماژول پیشرفته‌تر برای مدیریت ولتاژ و جریان شارژ باتری‌های لیتیومی است که قابلیت تنظیم ولتاژ خروجی را دارد. این ویژگی باعث می‌شود که XH-M603 برای کاربردهای صنعتی و پروژه‌های حرفه‌ای مناسب‌تر باشد. در مقابل، T6845-1A ساده‌تر و کاربردی‌تر است و برای ساخت پاور بانک‌های پرتابل گزینه بهتری محسوب می‌شود. اگر نیاز به ولتاژ خروجی ثابت 5 ولت دارید، T6845-1A انتخاب بهتری است، اما اگر قصد دارید از ماژولی با قابلیت تنظیم ولتاژ برای پروژه‌های پیچیده‌تر استفاده کنید، XH-M603 مناسب‌تر خواهد بود.

نتیجه کلی مقایسه

✅ T6845-1A بهترین گزینه برای ساخت پاور بانک‌های ساده و کم‌مصرف است.
✅ در برابر TP4056 برتری دارد، زیرا دارای خروجی USB استاندارد است.
✅ در برابر HW-125، اگر به شارژ سریع نیاز ندارید، T6845-1A انتخاب بهتری خواهد بود.
✅ در برابر XH-M603، گزینه‌ای ساده‌تر و کاربردی‌تر برای پاور بانک‌های شخصی محسوب می‌شود.

اگر به دنبال یک ماژول پاور بانک باکیفیت، کم‌مصرف و ایمن هستید که بتواند نیازهای روزمره شما را پوشش دهد، ماژول T6845-1A انتخابی ایده‌آل خواهد بود.

راهنمای نصب و استفاده از ماژول پاور بانک مدل T6845-1A

ماژول پاور بانک مدل T6845-1A یک برد الکترونیکی کاربردی برای ساخت پاور بانک‌های سفارشی و تأمین انرژی دستگاه‌های USB است. برای استفاده صحیح از این ماژول و افزایش طول عمر باتری و ماژول، لازم است مراحل نصب و نکات ایمنی را به‌دقت رعایت کنید. در این راهنما، مراحل نصب، نکات ایمنی و عیب‌یابی مشکلات رایج به‌صورت کامل توضیح داده شده است.

مراحل نصب ماژول پاور بانک T6845-1A

1. بررسی قطعات مورد نیاز

قبل از شروع نصب، مطمئن شوید که موارد زیر را در اختیار دارید:
✔ ماژول پاور بانک T6845-1A
✔ باتری لیتیوم یونی 3.7 ولت (ترجیحاً 18650 یا باتری‌های مشابه)
✔ سیم‌های اتصال مناسب با ضخامت کافی
✔ سوکت یا کابل Micro USB برای ورودی شارژ
✔ جعبه یا قاب مناسب برای پاور بانک (اختیاری)

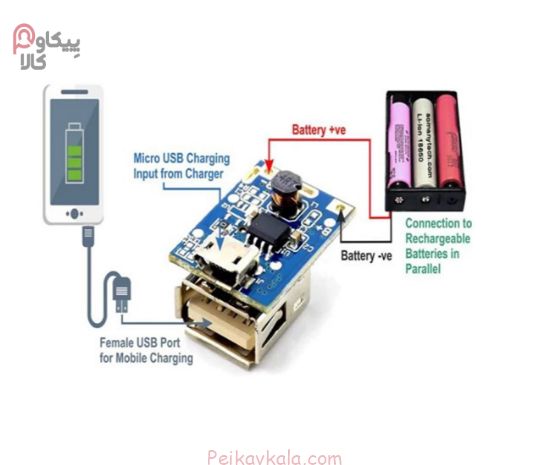

2. اتصال باتری به ماژول

1. ابتدا پین‌های مثبت و منفی باتری را مشخص کنید (معمولاً علامت + و - روی باتری مشخص است).
2. سیم قرمز را به پین مثبت (B+) و سیم مشکی را به پین منفی (B-) روی برد متصل کنید.
3. اتصالات را بررسی کنید تا از درست بودن پلاریته (قطب‌های مثبت و منفی) اطمینان حاصل شود.

❗ هشدار: اتصال اشتباه قطب‌های مثبت و منفی ممکن است به ماژول یا باتری آسیب جدی وارد کند.

3. اتصال منبع تغذیه برای شارژ باتری

1. یک کابل Micro USB را به ورودی 5 ولت ماژول (پورت IN) متصل کنید.
2. سر دیگر کابل را به آداپتور USB یا پورت USB کامپیوتر متصل کنید.
3. پس از اتصال، چراغ LED قرمز روشن می‌شود که نشان‌دهنده فرآیند شارژ باتری است.
4. زمانی که باتری به‌طور کامل شارژ شد، چراغ LED سبز روشن می‌شود.

4. استفاده از خروجی USB برای تأمین انرژی دستگاه‌ها

1. برای شارژ دستگاه‌های الکترونیکی مانند گوشی، هدفون بلوتوث، ساعت هوشمند و ...، کافی است یک کابل USB استاندارد را به پورت خروجی USB (OUT) متصل کنید.
2. جریان خروجی ماژول 1 آمپر است، بنابراین برای دستگاه‌های کم‌مصرف و معمولی مانند هدفون، اسپیکر و گجت‌های کوچک ایده‌آل خواهد بود.
3. در هنگام استفاده، دمای ماژول را بررسی کنید و از قرار دادن آن در محیط‌های خیلی گرم یا مرطوب خودداری کنید.

نکات ایمنی هنگام استفاده از ماژول پاور بانک T6845-1A

✅ از باتری‌های با کیفیت و استاندارد استفاده کنید. استفاده از باتری‌های دست دوم یا معیوب ممکن است باعث انفجار، نشتی یا کاهش راندمان ماژول شود.

✅ هرگز ماژول را در هنگام شارژ و دشارژ به‌طور همزمان استفاده نکنید. این کار می‌تواند به مدار داخلی آسیب برساند.

✅ از کابل‌های با کیفیت و دارای استاندارد استفاده کنید. کابل‌های غیراستاندارد ممکن است باعث کاهش سرعت شارژ و آسیب به ماژول و دستگاه شما شوند.

✅ از اتصال کوتاه (اتصال مستقیم دو سر مثبت و منفی) جلوگیری کنید. این کار ممکن است به برد و باتری صدمات جبران‌ناپذیری وارد کند.

✅ ماژول را در برابر آب و رطوبت محافظت کنید. این برد الکترونیکی در برابر نفوذ آب مقاوم نیست و در محیط‌های مرطوب ممکن است دچار خرابی شود.

✅ دمای ماژول را بررسی کنید. در صورتی که بیش از حد داغ شود، بهتر است شارژ را متوقف کنید و از تهویه مناسب استفاده کنید.

✅ ماژول را در جعبه یا قاب مناسب قرار دهید. این کار باعث افزایش ایمنی و جلوگیری از آسیب‌های فیزیکی به مدار خواهد شد.

عیب‌یابی مشکلات رایج

🔴 ماژول روشن نمی‌شود:
✔ بررسی کنید که باتری به درستی متصل شده باشد.
✔ مطمئن شوید که باتری شارژ کافی دارد.
✔ بررسی کنید که پلاریته اتصال باتری درست باشد (B+ و B- را اشتباه وصل نکرده باشید).

🔴 چراغ LED روشن نمی‌شود:
✔ کابل USB را تغییر دهید و یک کابل استاندارد استفاده کنید.
✔ بررسی کنید که باتری به‌درستی متصل شده باشد.

🔴 باتری بیش از حد داغ می‌شود:
✔ از باتری با کیفیت و استاندارد استفاده کنید.
✔ ماژول را در محیط خنک و با تهویه مناسب قرار دهید.

🔴 خروجی USB دستگاه را شارژ نمی‌کند:
✔ کابل USB را تغییر دهید و از یک کابل سالم استفاده کنید.
✔ بررسی کنید که باتری شارژ کافی دارد.
✔ مطمئن شوید که جریان خروجی 1 آمپر برای دستگاه مورد نظر کافی باشد.

جمع بندی مطالب

ماژول پاور بانک مدل T6845-1A یکی از بهترین گزینه‌ها برای ساخت پاور بانک‌های سفارشی و تأمین انرژی دستگاه‌های الکترونیکی قابل حمل است. این ماژول با طراحی کم‌مصرف، ابعاد کوچک و مکانیزم‌های حفاظتی پیشرفته، عملکردی ایمن و کارآمد را ارائه می‌دهد.

با توجه به تمامی موارد ذکر شده، ماژول پاور بانک T6845-1A گزینه‌ای عالی برای ساخت پاور بانک‌های شخصی، پروژه‌های الکترونیکی و تأمین انرژی دستگاه‌های قابل حمل است. با رعایت نکات گفته‌شده در این راهنما، می‌توانید از عملکرد بهینه و طول عمر بالای این ماژول اطمینان حاصل کنید.

🚀 اگر به دنبال یک ماژول پاور بانک باکیفیت، ایمن و کارآمد هستید، T6845-1A یک انتخاب ایده‌آل خواهد بود.

پیکاوکالا

سوالات متداول

۱. آیا ماژول T6845-1A از باتری‌های لیتیوم یونی ۳.۷ ولت پشتیبانی می‌کند؟

بله، این ماژول ویژه باتری‌های لیتیوم یونی ۳.۷ ولت تک سلولی طراحی شده است. از طریق مدار کنترل هوشمند، باتری را به‌صورت ایمن و بهینه شارژ و دشارژ می‌کند و از تخلیه بیش از حد یا شارژ بیش از حد جلوگیری می‌کند. استفاده از باتری‌های استاندارد و باکیفیت برای عملکرد بهتر این ماژول توصیه می‌شود.

۲. چگونه می‌توان وضعیت شارژ باتری را در ماژول T6845-1A تشخیص داد؟

این ماژول دارای نشانگر LED است که وضعیت شارژ را نمایش می‌دهد. هنگام شارژ، LED قرمز چشمک می‌زند و پس از تکمیل شارژ، به‌صورت ثابت روشن می‌ماند.

3. آیا ماژول T6845-1A دارای مکانیزم‌های حفاظتی است؟

بله، این ماژول دارای مدارهای محافظتی پیشرفته است که از اتصال کوتاه، شارژ بیش از حد، تخلیه بیش از حد و افزایش دما جلوگیری می‌کند. این مکانیزم‌ها باعث افزایش طول عمر باتری و ایمنی دستگاه‌های متصل می‌شوند. در صورت بالا رفتن بیش از حد دما یا بروز مشکل در جریان برق، ماژول به‌صورت خودکار خروجی را متوقف می‌کند تا از آسیب به قطعات جلوگیری شود
