گاهی محافظ روشن میشود و دستگاه متصل هم کار میکند، اما هنوز نمیتوان مطمئن بود که مدار کنترل ولتاژ، رله یا بخش جذب جهش برق سالم است. از طرف دیگر، روشن ماندن چراغ قرمز یا زرد همیشه به معنی خرابی نیست و ممکن است محافظ در حال تأخیر یا تشخیص ولتاژ نامناسب ورودی باشد. رنگ و مفهوم چراغها بین مدلها تفاوت دارد و نوشته روی بدنه یا دفترچه محصول معیار اصلی است.
این راهنما یک مسیر ایمن و مرحلهبهمرحله برای تشخیص سالم بودن محافظ برق ارائه میکند. اگر در پایان تست به تعویض رسیدید، ظرفیت جریان، زمان تأخیر و کاربرد مدلهای مختلف محافظ برق باید با وسیلهای که قرار است به آن متصل شود هماهنگ باشد.
محافظ برق سالم چه رفتاری باید داشته باشد؟
یک محافظ سالم باید بدون بوی سوختگی، جرقه، صدای غیرعادی یا داغشدن شدید کار کند. پس از اتصال به برق، مدلهای تأخیردار ابتدا وضعیت انتظار را نشان میدهند و بعد از پایان زمان تعیینشده، رله خروجی را وصل میکند. اگر ولتاژ ورودی از محدوده مجاز مدل خارج شود، خروجی باید قطع بماند یا دوباره قطع شود.
نشانههای زیر برای بررسی اولیه مفیدند، اما هرکدام باید همراه با مشخصات همان مدل تفسیر شوند.
- بدنه و کابل سالم: ترک، تغییر شکل، بریدگی، شلشدن دوشاخه و آثار حرارت دیده نمیشود.
- چراغهای قابلتفسیر: وضعیت نمایشگر با نوشته روی محافظ یا راهنمای سازنده هماهنگ است.
- تأخیر درست: خروجی بلافاصله و برخلاف طراحی وصل نمیشود و در حالت انتظار گیر نمیکند.
- خروجی پایدار: پس از ورود به حالت عادی، وسیله تست بدون قطعووصل یا لقزدن فیش کار میکند.
- عملکرد بیخطر: بوی غیرعادی، صدای وزوز شدید، جرقه یا گرمای موضعی در پریزها وجود ندارد.
پیش از تست محافظ برق چه نکات ایمنی را رعایت کنیم؟
محافظ با برق شهر کار میکند و بازکردن قاب یا لمس قطعات داخلی میتواند خطر برقگرفتگی و آتشسوزی داشته باشد. تستهای خانگی باید به بازرسی ظاهری، مشاهده چراغها و استفاده از یک بار کممصرف محدود شوند. اگر محافظ خیس شده، بوی سوختگی دارد یا کابل آن آسیب دیده است، اصلاً آن را به برق نزنید.
مراحل تشخیص سالم بودن محافظ برق در خانه
برای اینکه نتیجه اشتباه نگیرید، مراحل را به ترتیب انجام دهید. اگر در هر مرحله نشانه خطر دیدید، ادامه تست لازم نیست و محافظ باید از مدار خارج شود.

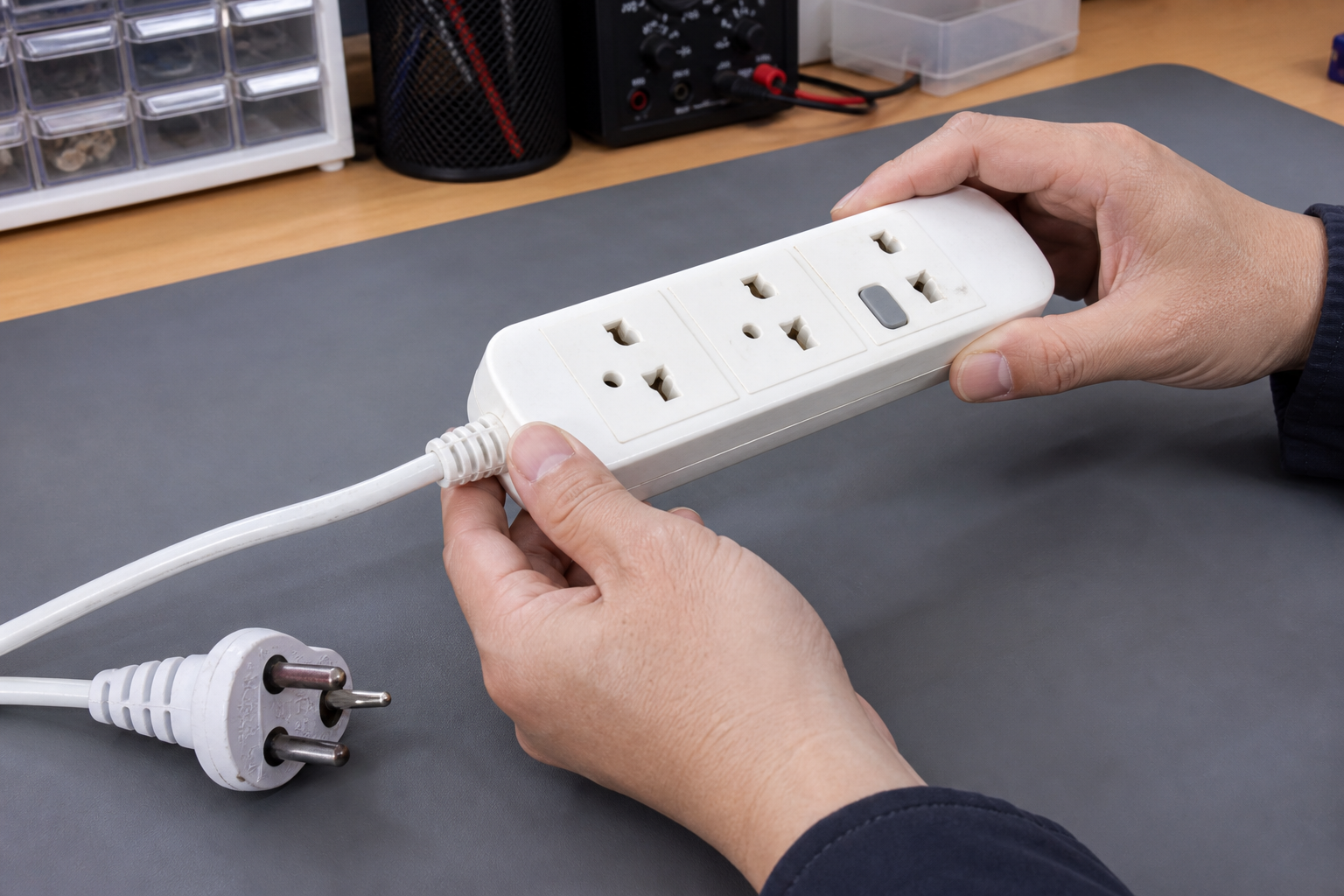

مرحله اول: بدنه، کابل و دوشاخه را در حالت بدون برق بررسی کنید
محافظ را از پریز جدا کنید و چند دقیقه صبر کنید. کابل را در طول مسیر، بهویژه نزدیک دوشاخه و محل ورود به بدنه، از نظر بریدگی، خشکی، لهشدگی یا شلشدن بررسی کنید. تغییر رنگ قهوهای، ذوبشدگی اطراف پریزها و لقبودن تیغههای دوشاخه از نشانههای توقف استفاده هستند.
مرحله دوم: سالم بودن پریز دیواری را جداگانه کنترل کنید
گاهی روشننشدن محافظ از پریز دیواری، کلید مینیاتوری یا تماس ضعیف دوشاخه ناشی میشود. یک وسیله کممصرف و سالم مانند چراغ رومیزی را مستقیماً و برای مدت کوتاه در همان پریز امتحان کنید. اگر پریز جرقه میزند، لق است، صدا میدهد یا داغ میشود، تست را متوقف کنید و از برقکار کمک بگیرید.
مرحله سوم: ترتیب چراغها و زمان تأخیر را مشاهده کنید
همه دستگاههای گرانقیمت را از محافظ جدا کنید و سپس آن را به پریز سالم بزنید. در بسیاری از مدلها چراغ انتظار روشن میشود و پس از مدت مشخص، صدای آرام رله شنیده شده و چراغ حالت عادی فعال میشود. زمان تأخیر محافظ برق برای وسایل مختلف یکسان نیست؛ مدل یخچال معمولاً به تأخیر بیشتری از مدل صوتیوتصویری نیاز دارد.
مرحله چهارم: خروجی را با وسیله سالم و کممصرف امتحان کنید
پس از ورود محافظ به حالت عادی، چراغ رومیزی سالم را به یکی از خروجیها وصل کنید و سپس پریزهای دیگر را نیز جداگانه بیازمایید. روشنشدن چراغ نشان میدهد برق به خروجی رسیده است، اما عملکرد آستانه قطع و بخش محافظت در برابر جهش را بهتنهایی تأیید نمیکند. اگر یک خروجی کار نمیکند یا فیش در آن لق است، استفاده را ادامه ندهید.
مرحله پنجم: گرما، بو و صدای غیرعادی را بررسی کنید
در چند دقیقه تست با بار کم، بدنه نباید داغ شود یا بوی پلاستیک و عایق سوخته بدهد. وزوز بلند، تقتق پیدرپی رله یا قطعووصل مداوم در شرایطی که برق ورودی پایدار است میتواند نشانه خرابی مدار، تماس ضعیف یا فرسودگی رله باشد. علت خرابی محافظ برق معمولاً با اضافهبار، اتصالات ضعیف، گرما، فرسودگی قطعات یا نوسانهای شدید ارتباط دارد.

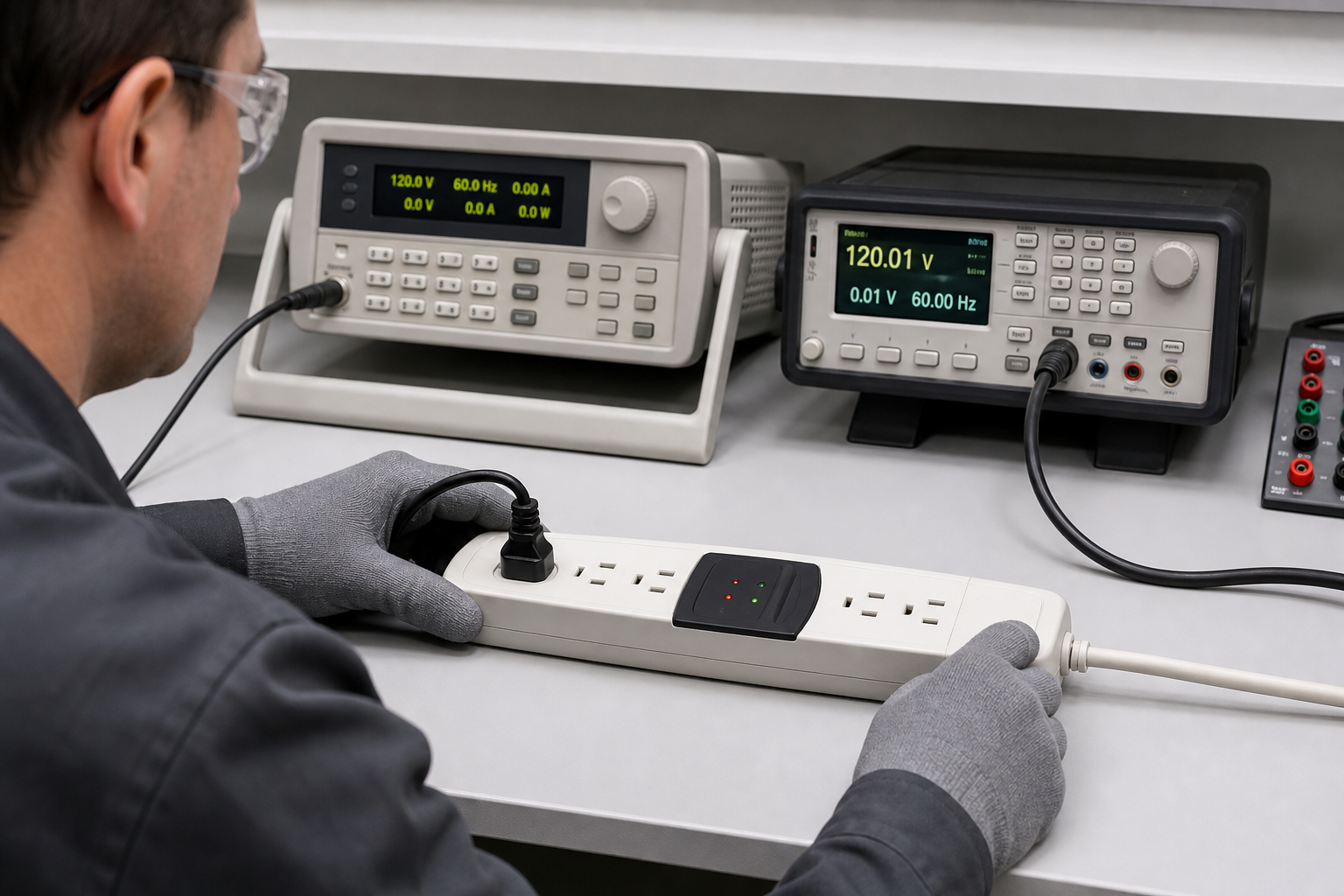

مرحله ششم: آستانه قطع و وصل را به متخصص بسپارید
تست کامل باید نشان دهد محافظ در ولتاژ پایین و بالا خروجی را قطع میکند و پس از بازگشت ولتاژ به محدوده مجاز، با تأخیر صحیح دوباره وصل میشود. این آزمایش به منبع AC متغیر ایزوله، ابزار اندازهگیری مناسب و دانش کار با برق شهر نیاز دارد. برقدار بودن خروجی در شرایط عادی جای این آزمون را نمیگیرد.
چراغهای محافظ برق چه معنایی دارند؟
معنای رنگها استاندارد یکسانی میان تمام سازندگان ندارد. بعضی مدلها قرمز را برای ولتاژ نامناسب، زرد را برای زمان انتظار و سبز را برای خروجی عادی به کار میبرند؛ در مدلهای دیگر نام، رنگ یا ترتیب متفاوت است. جدول زیر فقط الگوی رایج را نشان میدهد و باید با نوشته روی دستگاه تطبیق داده شود.
| وضعیت رایج | برداشت احتمالی | اقدام مناسب |
|---|---|---|
| چراغ انتظار روشن است | محافظ زمان تأخیر را طی میکند | تا پایان زمان درجشده روی مدل صبر کنید |
| چراغ حالت عادی روشن است | رله خروجی را وصل کرده است | با بار کم خروجی را کنترل کنید؛ این نشانه بهتنهایی تست کامل نیست |
| چراغ خطا یا ولتاژ نامناسب روشن است | ولتاژ ورودی خارج از محدوده تشخیص داده شده است | دستگاههای حساس را متصل نکنید و وضعیت برق محل را بررسی کنید |
| چراغها خاموشاند | پریز، کلید، فیوز، کابل یا مدار داخلی ممکن است مشکل داشته باشد | ابتدا پریز را جداگانه بررسی کنید؛ در صورت سلامت پریز، محافظ را کنار بگذارید |
| چراغ پیوسته چشمک میزند یا رله تقتق میکند | نوسان ورودی، تماس ضعیف یا ایراد داخلی محتمل است | بار را جدا و تست را متوقف کنید؛ ادامه کار میتواند خطرناک باشد |
چه زمانی محافظ برق باید فوراً تعویض شود؟
تعمیر خانگی محافظ توصیه نمیشود، زیرا اشتباه در عایقکاری، اتصال ارت یا انتخاب قطعه میتواند ظاهر دستگاه را سالم نشان دهد اما ایمنی آن را کاهش دهد. در شرایط زیر محافظ را از برق جدا کنید و سراغ تعویض یا ارزیابی تخصصی بروید.
- آثار سوختگی یا ذوبشدگی: تغییر رنگ اطراف پریز، دوشاخه یا کلید نشاندهنده گرمای غیرعادی است.
- کابل یا دوشاخه آسیبدیده: پارگی عایق، شلشدن تیغه یا خمشدگی شدید قابل چشمپوشی نیست.
- بوی سوختگی یا صدای جرقه: حتی اگر خروجی برق دارد، استفاده باید متوقف شود.
- گیرکردن طولانی در حالت انتظار: پس از عبور زمان اعلامشده و در پریز سالم، حالت عادی فعال نمیشود.
- قطعووصل پیدرپی: پس از اطمینان از پایداری پریز و کمبودن بار، این رفتار میتواند نشانه ایراد باشد.
- خاموششدن نشانگر حفاظت: در مدلهایی که چراغ مستقل Protected دارند، خاموشی آن طبق راهنمای سازنده میتواند پایان عمر بخش جذب جهش باشد.
چرا وجود برق در خروجی سلامت محافظ را ثابت نمیکند؟
برخی محافظها علاوه بر رله کنترل ولتاژ، قطعاتی برای جذب جهش لحظهای دارند. این قطعات ممکن است پس از چند رویداد شدید فرسوده شوند، در حالی که مسیر عبور برق همچنان برقرار است. در چنین حالتی دستگاه ممکن است مانند یک چندراهی معمولی برق بدهد، اما سطح حفاظت اولیه را نداشته باشد. به همین دلیل چراغ اختصاصی حفاظت و دستورالعمل سازنده اهمیت دارد.
همچنین یک رله فرسوده ممکن است در حالت عادی وصل شود، ولی آستانههای قطع آن دقیق نباشد. وقتی تأثیر نوسان برق بر لوازم خانگی جدی است، حدسزدن سلامت محافظ بر اساس روشنشدن تلویزیون یا یخچال ریسک قابلقبولی نیست.
تفاوت محافظ ولتاژ، استابلایزر و یو پی اس در تست سلامت چیست؟
محافظ ولتاژ معمولاً در خروج ولتاژ از محدوده مجاز، برق را قطع میکند و پس از تأخیر دوباره وصل میشود. استابلایزر برای تثبیت ولتاژ در محدوده کاری طراحی شده است، در حالی که یو پی اس علاوه بر برخی قابلیتهای حفاظتی، هنگام قطع برق از باتری انرژی میدهد. بنابراین روش ارزیابی این سه دستگاه یکسان نیست.
برای استابلایزر باید دقت و ثبات ولتاژ خروجی زیر بار سنجیده شود و برای یو پی اس، سلامت باتری، زمان پشتیبانی و انتقال به حالت باتری نیز اهمیت دارد. تفاوت یو پی اس و استابلایزر نشان میدهد چرا روشنشدن چراغ یا عبور برق، برای نتیجهگیری درباره عملکرد کامل این دستگاهها کافی نیست.
پس از نتیجه تست چه کاری انجام دهیم؟
اگر بازرسی ظاهری، زمان تأخیر و تست بار کم طبیعی بود و نشانگرهای مدل نیز وضعیت صحیح را نشان دادند، میتوان محافظ را با رعایت ظرفیت نامی دوباره استفاده کرد. اگر نتیجه مبهم است، دستگاه گرانقیمت را برای آزمون به آن وصل نکنید. محافظ مشکوک باید با نمونه سالم جایگزین یا در مرکز تخصصی با منبع ولتاژ کنترلشده آزمایش شود.
پس از تعویض نیز تعداد و توان وسایل متصل را کنترل کنید؛ اتصال همزمان بارهای پرمصرف میتواند به کابل، پریز یا رله فشار وارد کند. تطبیق توان مصرفی با جریان نامی محافظ، استفاده در پریز سالم و جلوگیری از قرارگرفتن زیر فرش یا در محیط مرطوب، احتمال خرابی زودهنگام را کاهش میدهد.
جمعبندی تشخیص سالم بودن محافظ برق
تشخیص سالم بودن محافظ برق با یک نگاه یا صرفاً روشنشدن وسیله متصل کامل نمیشود. ابتدا بدنه، کابل و دوشاخه را بدون برق بررسی کنید، سپس پریز ورودی، چراغها، زمان تأخیر، خروجی با بار کم و نشانههای گرما یا صدا را بسنجید. اگر محافظ سوختگی، بوی غیرعادی، قطعووصل مکرر یا نشانگر حفاظت خاموش دارد، استفاده را متوقف کنید. تست واقعی آستانه قطع ولتاژ و سلامت مدار داخلی باید به متخصص سپرده شود.
سوالات متداول
از کجا بفهمیم محافظ برق سالم است؟
بدنه و کابل سالم، اجرای درست زمان تأخیر، وضعیت صحیح چراغها طبق راهنمای مدل و برقدهی پایدار به یک وسیله کممصرف نشانههای اولیهاند. با این حال، سلامت آستانه قطع و بخش جذب جهش فقط با تست تخصصی تأیید میشود.
آیا روشن بودن چراغ سبز یعنی محافظ کاملاً سالم است؟
نه همیشه. چراغ سبز در بسیاری از مدلها نشان میدهد خروجی وصل است، اما معنای رنگها متفاوت است و ممکن است سلامت همه بخشهای حفاظتی را ثابت نکند. نوشته روی بدنه و چراغ مستقل حفاظت را بررسی کنید.
چرا محافظ برق در حالت زرد یا انتظار میماند؟
ممکن است زمان تأخیر هنوز تمام نشده، ولتاژ ورودی نامناسب باشد یا مدار و رله ایراد داشته باشند. زمان درجشده روی محصول را صبر کنید؛ اگر در پریز سالم همچنان وارد حالت عادی نشد، استفاده را متوقف کنید.
آیا میتوان محافظ برق را با مولتیمتر در خانه تست کرد؟
اندازهگیری برق شهر برای فرد بدون آموزش خطرناک است و وجود ولتاژ خروجی نیز عملکرد آستانههای قطع را ثابت نمیکند. تست کامل باید با منبع AC متغیر ایزوله و ابزار مناسب توسط متخصص انجام شود.
آیا محافظی که برق میدهد ممکن است خراب باشد؟
بله. مسیر خروجی ممکن است برقرار باشد، اما بخش جذب جهش، رله یا مدار تشخیص ولتاژ عملکرد کامل نداشته باشد. خاموشی نشانگر حفاظت، رفتار غیرعادی رله یا سابقه جهش شدید دلیل مناسبی برای ارزیابی یا تعویض است.
