تفاوت آداپتور AC و DC چیست؟ روش تشخیص و انتخاب صحیح

بیشتر آداپتورهایی که به پریز وصل می‌شوند، برق متناوب شهر را دریافت می‌کنند؛ اما اصطلاح «آداپتور AC یا DC» در زمان انتخاب معمولاً به نوع خروجی کم‌ولتاژ اشاره دارد، نه برق ورودی. به همین دلیل ممکن است روی محصولی که در بازار «AC Adapter» نامیده می‌شود، خروجی DC درج شده باشد. مطمئن‌ترین مرجع همیشه برچسب Output آداپتور و Input دستگاه است.

شناخت تفاوت آداپتور AC و DC از آسیب‌دیدن مدار، روشن‌نشدن دستگاه و انتخاب اشتباه جلوگیری می‌کند. در میان مدل‌های مختلف آداپتور و شارژر، تنها برابر بودن شکل فیش کافی نیست و مشخصات الکتریکی باید خط‌به‌خط تطبیق داده شود.

●تفاوت آداپتور AC و DC در یک نگاه

فرق اصلی این است که آداپتور AC در خروجی خود ولتاژ متناوب تولید می‌کند، در حالی که آداپتور DC خروجی یک‌جهت دارد. جدول زیر مهم‌ترین تفاوت‌ها را برای تشخیص سریع نشان می‌دهد.

●آداپتور AC چیست و خروجی آن چگونه کار می‌کند؟

آداپتور AC با کاهش ولتاژ برق شهر، ولتاژ متناوب پایین‌تری در خروجی فراهم می‌کند. در نمونه‌های ساده این کار با ترانس انجام می‌شود و فرایند یکسوسازی داخل خود دستگاه مصرف‌کننده قرار دارد. بنابراین مشاهده ورودی AC روی یک دستگاه لزوماً عجیب نیست؛ برخی مودم‌های قدیمی، تجهیزات صوتی، زنگ‌ها و مدارهای خاص برای همین نوع منبع طراحی شده‌اند.

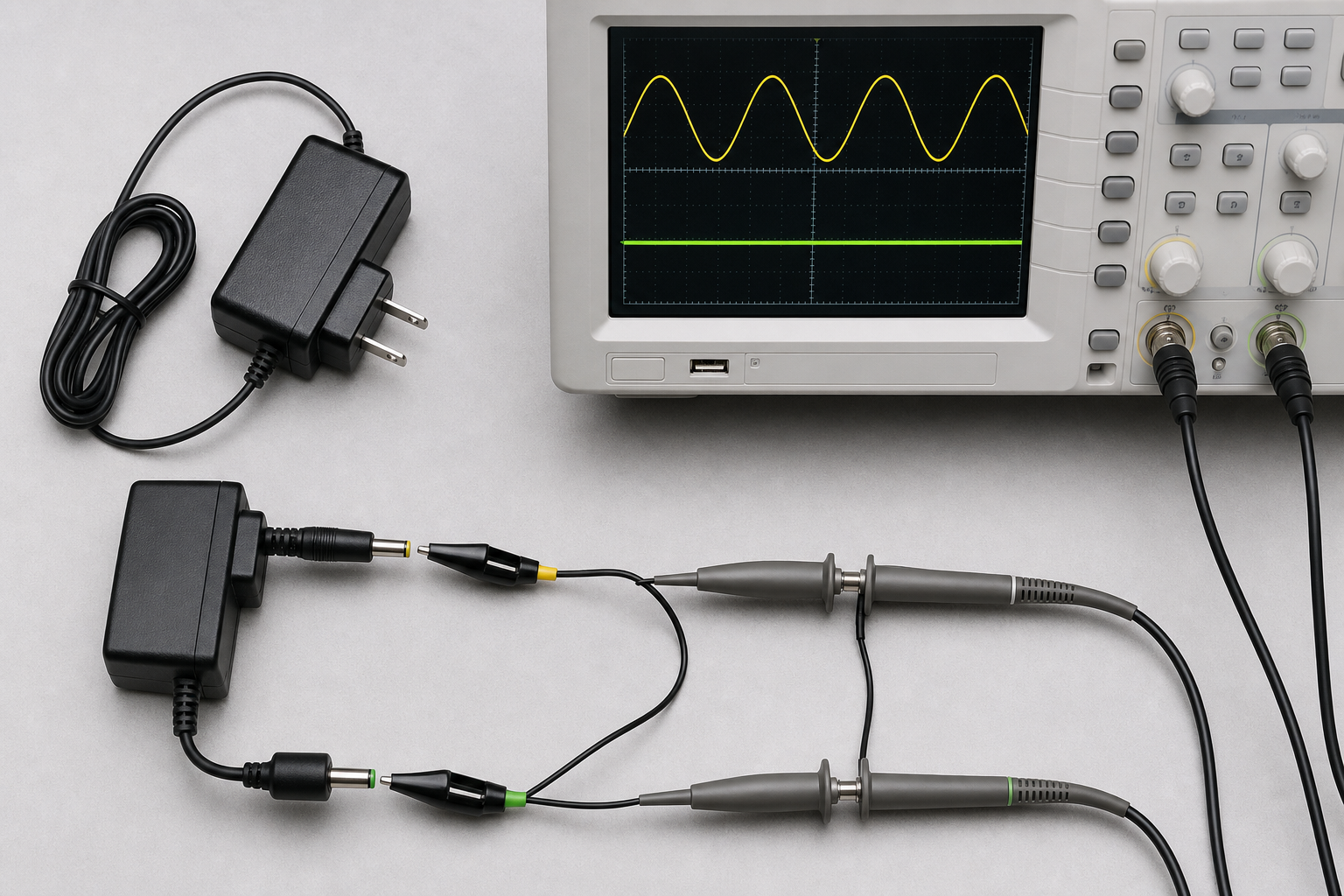

‹شکل موج و فرکانس خروجی AC

در خروجی AC قطب مثبت و منفی ثابت وجود ندارد و جهت ولتاژ پیوسته جابه‌جا می‌شود. عدد فرکانس نشان می‌دهد این تغییر در هر ثانیه چند بار رخ می‌دهد. شکل موج واقعی یک آداپتور ساده ممکن است زیر بار با موج ایده‌آل تفاوت داشته باشد، اما همچنان خروجی آن متناوب است.

‹تفاوت نوع خروجی با ساختار سوئیچینگ یا ترانسی

AC یا DC بودن درباره نوع خروجی صحبت می‌کند، اما سوئیچینگ یا ترانسی بودن به شیوه تبدیل انرژی مربوط است. به همین علت تفاوت آداپتورهای سوئیچینگ و ترانسی را نباید با تفاوت آداپتور AC و DC یکسان دانست؛ یک منبع DC می‌تواند سوئیچینگ یا ترانسی باشد.

●آداپتور DC چیست و چرا قطبیت دارد؟

آداپتور DC برق متناوب ورودی را کاهش می‌دهد، یکسو می‌کند و پس از فیلتر یا تنظیم، خروجی یک‌جهت تحویل دستگاه می‌دهد. بیشتر روترها، دوربین‌ها، تجهیزات LED، اسباب‌بازی‌های الکترونیکی و دستگاه‌های دیجیتال از ولتاژ DC استفاده می‌کنند. کیفیت تنظیم ولتاژ و میزان ریپل خروجی در عملکرد مدارهای حساس مهم است.

‹مرکز مثبت و مرکز منفی در فیش DC

در فیش بشکه‌ای DC، کنتاکت داخلی و بدنه بیرونی قطب‌های مشخصی دارند. بسیاری از دستگاه‌ها مرکز مثبت‌اند، اما این یک قانون همگانی نیست. علامت قطبیت روی برچسب مشخص می‌کند مرکز فیش به مثبت یا منفی متصل است و تشخیص قطب مثبت و منفی آداپتور باید پیش از اتصال انجام شود.

‹ولتاژ ثابت و ظرفیت جریان در خروجی DC

ولتاژ خروجی باید با مقدار موردنیاز دستگاه برابر باشد. عدد آمپر روی آداپتور ظرفیت تأمین جریان را نشان می‌دهد و دستگاه در حالت عادی به اندازه نیاز خود جریان می‌کشد. استفاده از ظرفیت بالاتر فقط وقتی قابل‌قبول است که ولتاژ، نوع DC، قطبیت، فیش و کیفیت تنظیم ولتاژ درست باشند.

●چگونه AC یا DC بودن خروجی آداپتور را تشخیص دهیم؟

تشخیص را از نوشته‌های سازنده آغاز کنید و اندازه‌گیری را فقط زمانی انجام دهید که برچسب ناخوانا یا مشکوک باشد. حدس‌زدن بر اساس وزن، شکل قاب یا نوع فیش قابل‌اعتماد نیست.

‹مرحله اول: بخش Output روی برچسب را بخوانید

کلمه Input مشخصات ورودی از پریز را نشان می‌دهد و معمولاً عبارتی مانند 100–240V~ دارد. بخش Output مهم است: علامت ~ یعنی خروجی AC و نماد خط صاف روی خط‌چین یا ⎓ یعنی خروجی DC. برای نمونه، 12V~ با 12V⎓ یکسان نیست.

‹مرحله دوم: نماد قطبیت و مشخصات فیش را بررسی کنید

اگر کنار خروجی علامت مرکز مثبت یا مرکز منفی وجود دارد، آداپتور خروجی DC دارد. قطر بیرونی و داخلی فیش نیز باید با سوکت دستگاه هماهنگ باشد؛ دو فیش مشابه ممکن است اندازه یا تماس الکتریکی متفاوتی داشته باشند.

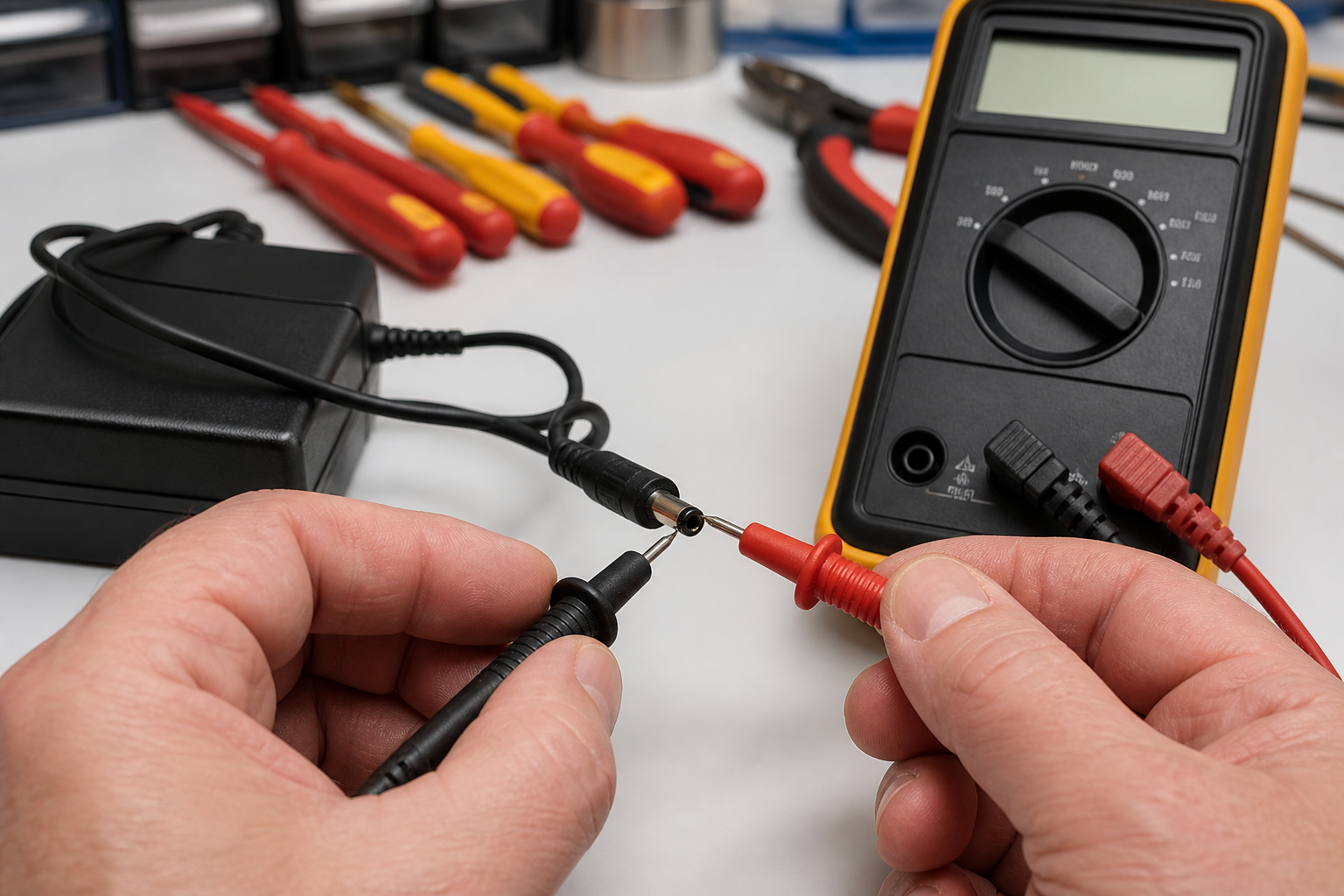

‹مرحله سوم: خروجی کم‌ولتاژ را با مولتی‌متر تست کنید

اگر مهارت کافی دارید، مولتی‌متر را ابتدا روی بازه مناسب DC قرار دهید و فقط فیش خروجی کم‌ولتاژ را اندازه بگیرید. نمایش عدد پایدار نشان‌دهنده خروجی DC است؛ منفی شدن عدد فقط جابه‌جایی پراب‌ها را نشان می‌دهد. اگر در حالت DC نتیجه معناداری نبود، حالت AC را با بازه مناسب بررسی کنید.

●آیا آداپتور AC و DC می‌توانند جایگزین یکدیگر شوند؟

در حالت عادی خیر. اتصال خروجی AC به مداری که برای DC طراحی شده است می‌تواند قطعات ورودی را داغ یا خراب کند. اتصال DC به دستگاهی که AC می‌خواهد نیز ممکن است یکسوساز یا بخش‌های داخلی آن را به شکل درست تغذیه نکند. فقط وقتی جایگزینی مجاز است که دفترچه یا برچسب دستگاه هر دو نوع ورودی را صریحاً اعلام کرده باشد.

حتی میان دو آداپتور DC نیز باید چند مشخصه هم‌زمان کنترل شود. برای جلوگیری از تصمیم ناقص، موارد زیر را یک مجموعه واحد در نظر بگیرید.

• نوع خروجی: AC یا DC بودن دقیقاً مطابق ورودی دستگاه باشد.
• ولتاژ نامی: مقدار خروجی با ولتاژ موردنیاز دستگاه برابر باشد.
• ظرفیت جریان: آمپر آداپتور از نیاز دستگاه کمتر نباشد.
• قطبیت: در خروجی DC، مرکز مثبت یا منفی یکسان باشد.
• فیش و کیفیت منبع: اندازه فیش، ثبات ولتاژ و توان واقعی مناسب باشند.

●چک‌لیست مرحله‌به‌مرحله انتخاب آداپتور مناسب

برای خرید یا جایگزینی، مشخصات روی خود دستگاه مبناست؛ آداپتور قدیمی ممکن است قبلاً اشتباه انتخاب شده باشد. مراحل زیر را به همین ترتیب انجام دهید.

‹مرحله اول: نوع ورودی دستگاه را مشخص کنید

کنار سوکت دستگاه دنبال Input یا DC IN/AC IN بگردید. علامت ~ به معنی ورودی AC و نماد ⎓ به معنی DC است. اگر نوشته پاک شده، دفترچه یا صفحه رسمی سازنده را بررسی کنید و از آزمون تصادفی آداپتورها خودداری کنید.

‹مرحله دوم: ولتاژ خروجی را دقیق تطبیق دهید

ولتاژ مهم‌ترین عدد پس از نوع جریان است و نباید صرفاً «نزدیک» باشد. ولتاژ بالاتر می‌تواند به مدار آسیب بزند و ولتاژ پایین‌تر ممکن است باعث ریست، افت عملکرد یا روشن‌نشدن شود. ناپایداری و علت پایین بودن ولتاژ خروجی آداپتور نیز باید پیش از تعویض دستگاه بررسی شود.

‹مرحله سوم: آمپر آداپتور را با نیاز دستگاه مقایسه کنید

آداپتور نباید ظرفیت جریان کمتری از مقدار درج‌شده روی دستگاه داشته باشد. در منابع DC تنظیم‌شده، ظرفیت بالاتر معمولاً به‌خودی‌خود جریان اضافی را به دستگاه تحمیل نمی‌کند؛ با این حال شرایط کامل استفاده از آداپتور با آمپر بالاتر شامل تطابق ولتاژ، قطبیت و فیش نیز می‌شود.

‹مرحله چهارم: قطبیت و اندازه فیش را کنترل کنید

این مرحله برای خروجی DC ضروری است. فیش باید بدون فشار وارد سوکت شود، لق نزند و کنتاکت داخلی آن هم‌اندازه باشد. تبدیل فیش تنها اندازه را اصلاح می‌کند و نوع جریان، ولتاژ یا قطبیت اشتباه را درست نمی‌کند.

‹مرحله پنجم: ثبات ولتاژ و سلامت کابل را بسنجید

کابل ترک‌خورده، فیش داغ‌شده، صدای غیرعادی یا افت ولتاژ زیر بار نشانه مناسبی برای ادامه استفاده نیست. پس از تطبیق مشخصات، تست سلامت آداپتور می‌تواند خرابی کابل، خروجی بدون بار و افت عملکرد هنگام مصرف را روشن کند.

●اشتباهات رایج درباره فرق آداپتور AC و DC

شباهت ظاهری و استفاده نامنظم از اصطلاح «AC Adapter» منشأ بسیاری از خطاهاست. این چند برداشت نادرست را هنگام بررسی برچسب کنار بگذارید.

• هر آداپتوری که به برق شهر وصل می‌شود AC نیست: ورودی بیشتر مدل‌ها AC است، اما خروجی اغلب DC است.
• شکل یکسان فیش به معنی سازگاری نیست: نوع جریان، ولتاژ و در DC قطبیت باید تطبیق داشته باشند.
• سنگین بودن همیشه نشانه خروجی AC نیست: وزن بیشتر می‌تواند به ساختار ترانسی مربوط باشد، نه نوع خروجی.
• علامت منفی مولتی‌متر خرابی DC نیست: این علامت معمولاً فقط نشان می‌دهد جای پراب‌های مثبت و منفی عوض شده است.
• عدد ولتاژ یکسان کافی نیست: 12 ولت AC و 12 ولت DC رفتار یکسانی در مدار ندارند.

●جمع‌بندی تفاوت آداپتور AC و DC

تفاوت آداپتور AC و DC در نوع جریان خروجی است: AC جهت متغیر و فرکانس دارد، ولی DC خروجی یک‌جهت با قطبیت مشخص ارائه می‌کند. برای انتخاب صحیح ابتدا نماد Output و نوع ورودی دستگاه را تطبیق دهید، سپس ولتاژ، ظرفیت جریان، قطبیت، اندازه فیش و کیفیت منبع را بررسی کنید. این دو نوع خروجی را بدون تأیید صریح سازنده جایگزین یکدیگر نکنید.
