کابلها در کنار موتور، اینورتر، کابل برق، ترانس، رله و تجهیزات مخابراتی در معرض میدانهای الکتریکی و مغناطیسی قرار میگیرند. این میدانها میتوانند روی سیگنال ضعیف سوار شوند و خود را به شکل صدای هوم، خطای اندازهگیری، پرش تصویر، قطع ارتباط یا افت کیفیت نشان دهند. کابل شیلد دار با ایجاد یک مانع رسانا، مقدار قابلتوجهی از این تداخل را جذب و به مسیر مناسب هدایت میکند.
در این راهنما ابتدا ساختار و عملکرد شیلد را توضیح میدهیم، سپس تفاوت مدلهای فویلدار، بافتدار و ترکیبی را بررسی میکنیم و در پایان یک چکلیست مرحلهبهمرحله برای انتخاب، نصب و تست کابل ارائه میشود. اگر هدف شما انتقال سیگنال تلویزیون است، جنس مغزی، امپدانس، کیفیت شیلد و طول کابل آنتن باید همزمان با یکدیگر سنجیده شوند.
کابل شیلد دار چیست و چگونه نویز را کاهش میدهد؟
کابل شیلد دار یا Shielded Cable دارای یک پوشش فلزی در اطراف هادیهای داخلی است. این پوشش معمولاً از فویل آلومینیومی، بافت مسی یا ترکیب هر دو ساخته میشود. شیلد میدان مزاحم را کاملاً «ناپدید» نمیکند؛ بلکه مسیر کمامپدانستری برای جریانهای القایی فراهم میکند تا انرژی مزاحم پیش از رسیدن به رشته سیگنال تخلیه یا کنترل شود.
اجزای اصلی کابل شیلد دار
ساختار دقیق به کاربرد کابل بستگی دارد، اما بیشتر کابلهای شیلددار از چند لایه مشخص ساخته میشوند. شناخت این لایهها کمک میکند محصولی را انتخاب کنید که فقط ظاهر ضخیم نداشته باشد و واقعاً برای کنترل نویز طراحی شده باشد.
- روکش بیرونی: کابل را در برابر سایش، رطوبت، روغن، نور خورشید یا مواد شیمیایی محافظت میکند و باید متناسب با محیط نصب انتخاب شود.
- شیلد فلزی: فویل، بافت یا ترکیب آنهاست و میدانهای مزاحم را محدود میکند.
- سیم تخلیه یا Drain Wire: در بعضی کابلهای فویلدار برای اتصال راحتتر شیلد به ترمینال یا زمین استفاده میشود.
- عایق رشتهها: هادیها را از یکدیگر و از شیلد جدا میکند و روی ظرفیت خازنی کابل اثر دارد.
- هادی داخلی: از مس مفتولی، مس افشان یا در محصولات ضعیفتر از آلیاژهای ارزانتر ساخته میشود.
شیلد چگونه جلوی ورود تداخل را میگیرد؟
وقتی کابل از کنار منبع نویز عبور میکند، میدان مزاحم میتواند در هادی داخلی ولتاژ القا کند. شیلد پیوسته بخش بزرگی از میدان الکتریکی را دریافت میکند و در صورت اتصال صحیح، آن را به مرجع زمین منتقل میسازد. در برابر میدانهای فرکانس بالا، پیوستگی شیلد، نحوه اتصال ۳۶۰ درجهای و کوتاه بودن بخش بدون شیلد اهمیت زیادی دارد؛ یک اتصال بلند و باریک ممکن است عملکرد شیلد را در فرکانس بالا ضعیف کند.

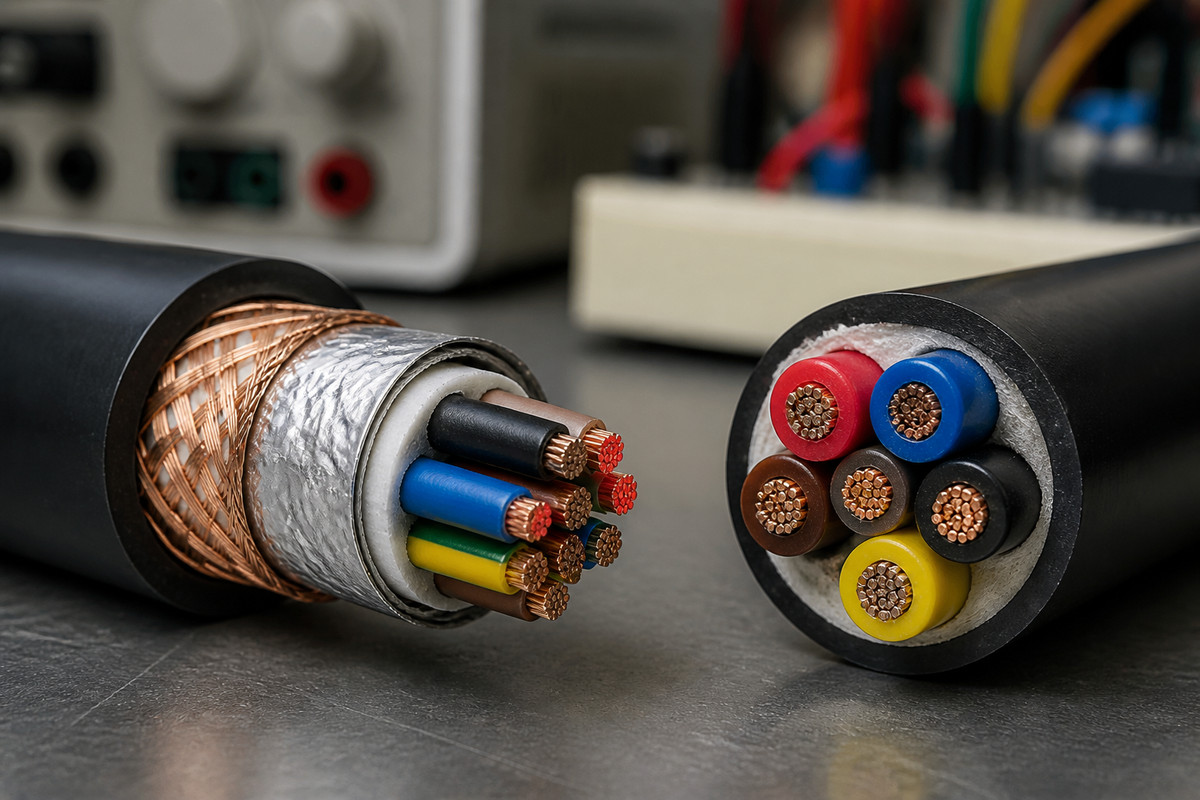

تفاوت کابل شیلد دار و کابل بدون شیلد چیست؟
تفاوت اصلی در مقاومت در برابر تداخل است، اما وزن، انعطاف، قطر، هزینه و حساسیت نصب نیز تغییر میکند. کابل بدون شیلد در مسیر کوتاه و محیط کمنویز میتواند انتخاب اقتصادی و مناسبی باشد؛ در مقابل، نزدیک موتور، اینورتر، کابل قدرت یا تجهیزات رادیویی، شیلد مناسب احتمال خطا را کاهش میدهد.
| معیار | کابل شیلد دار | کابل بدون شیلد |
|---|---|---|
| مقاومت در برابر نویز | بیشتر، به شرط انتخاب و اتصال صحیح شیلد | کمتر و وابستهتر به فاصله از منابع نویز |
| قطر و وزن | معمولاً بیشتر | معمولاً کمتر |
| انعطافپذیری | در مدلهای بافت متراکم ممکن است کمتر باشد | اغلب انعطافپذیرتر است |
| هزینه | بالاتر به دلیل لایه فلزی و ساخت پیچیدهتر | اقتصادیتر |
| حساسیت نصب | نیازمند اتصال درست شیلد و گلند مناسب | نصب سادهتر |
| کاربرد رایج | صوت، ابزار دقیق، کنترل صنعتی، دوربین و داده | مدارهای عمومی و محیطهای کمنویز |
انواع شیلد کابل کداماند؟
نوع شیلد باید بر اساس فرکانس تداخل، میزان حرکت کابل و شرایط مکانیکی انتخاب شود. عددی مانند «درصد پوشش» بهتنهایی کافی نیست؛ یک فویل تقریباً پوشش کامل ایجاد میکند، اما بافت مسی معمولاً استحکام و مسیر تخلیه بهتری دارد.
شیلد فویلی
فویل آلومینیومی نازک و سبک است و پوشش سطحی بالایی ایجاد میکند. این مدل برای کابلهای داده و سیگنالهای کمجریان مناسب است، اما در خمکاری مداوم یا نصب خشن ممکن است آسیب ببیند. اتصال آن معمولاً با سیم تخلیه انجام میشود.
شیلد بافت مسی
رشتههای مس بهصورت شبکهای دور کابل بافته میشوند. بافت در برابر حرکت و فشار مکانیکی مقاومتر است و اتصال کمامپدانس خوبی فراهم میکند، ولی پوشش آن همیشه صددرصد نیست. تراکم بافت و جنس واقعی مس دو معیار مهم کیفیت هستند.
شیلد ترکیبی فویل و بافت
در محیطهای پرنویز یا کاربردهای پهنباند، ترکیب فویل و بافت مزایای هر دو ساختار را فراهم میکند. این مدل معمولاً قطر و قیمت بیشتری دارد، اما برای مسیرهای حساس انتخاب مطمئنتری است. در کابلهای کواکسیال نیز کیفیت شیلد مستقیماً روی افت و تداخل اثر میگذارد و تأثیر طول کابل آنتن بر افت سیگنال در مسیرهای بلند محسوستر میشود.
چکلیست انتخاب کابل شیلد دار مناسب
برای انتخاب، از نام محصول شروع نکنید؛ ابتدا شرایط واقعی مسیر را مشخص کنید. این چکلیست کمک میکند کابل گرانتر را بدون دلیل نخرید و در محیط پرنویز نیز محصولی با شیلد ناکافی انتخاب نکنید.
مرحله اول: نوع سیگنال و منبع نویز را مشخص کنید
بررسی کنید کابل سیگنال صوتی، تصویر، شبکه، سنسور، فرمان صنعتی یا توان را حمل میکند. سپس فاصله آن از موتور، اینورتر، تابلو برق، کابل فشار قوی و منابع رادیویی را بسنجید. هرچه سیگنال ضعیفتر و مسیر نویزیتر باشد، شیلد و جداسازی مسیر اهمیت بیشتری دارد.
مرحله دوم: نوع و درصد پوشش شیلد را بررسی کنید
برای مسیر ثابت و سیگنال حساس، فویل میتواند پوشش مناسبی بدهد؛ برای حرکت، لرزش یا نیاز به اتصال محکمتر، بافت مسی مزیت دارد. در شرایط سخت، مدل ترکیبی انتخاب بهتری است. عبارت «شیلددار» روی بستهبندی بدون ذکر جنس و ساختار شیلد، معیار کافی برای خرید نیست.
مرحله سوم: جنس هادی، سطح مقطع و امپدانس را تطبیق دهید
شیلد خوب نمیتواند هادی نامناسب را جبران کند. سطح مقطع باید با جریان و طول مسیر سازگار باشد و در کابلهای فرکانس بالا، امپدانس مشخصه باید با تجهیزات تطبیق داشته باشد. برای نمونه، سیم آنتن تلویزیون معمولاً باید امپدانس ۷۵ اهم داشته باشد؛ جایگزینی آن با کابل چندرشتهای شیلددار لزوماً نتیجه درستی نمیدهد.
مرحله چهارم: روکش، انعطاف و شرایط نصب را کنترل کنید
برای فضای باز، مقاومت در برابر UV و رطوبت مهم است؛ در محیط صنعتی باید سازگاری با روغن، گرما و مواد شیمیایی بررسی شود. شعاع خمش مجاز، دمای کاری و استاندارد حریق را نیز از دیتاشیت سازنده بخوانید. در جستوجوهای «خرید سیم انتن» یا «خرید کابل آنتن»، فقط قیمت هر متر را مقایسه نکنید؛ جنس مغزی، تراکم شیلد و مناسببودن روکش برای مسیر نصب تعیینکنندهاند.

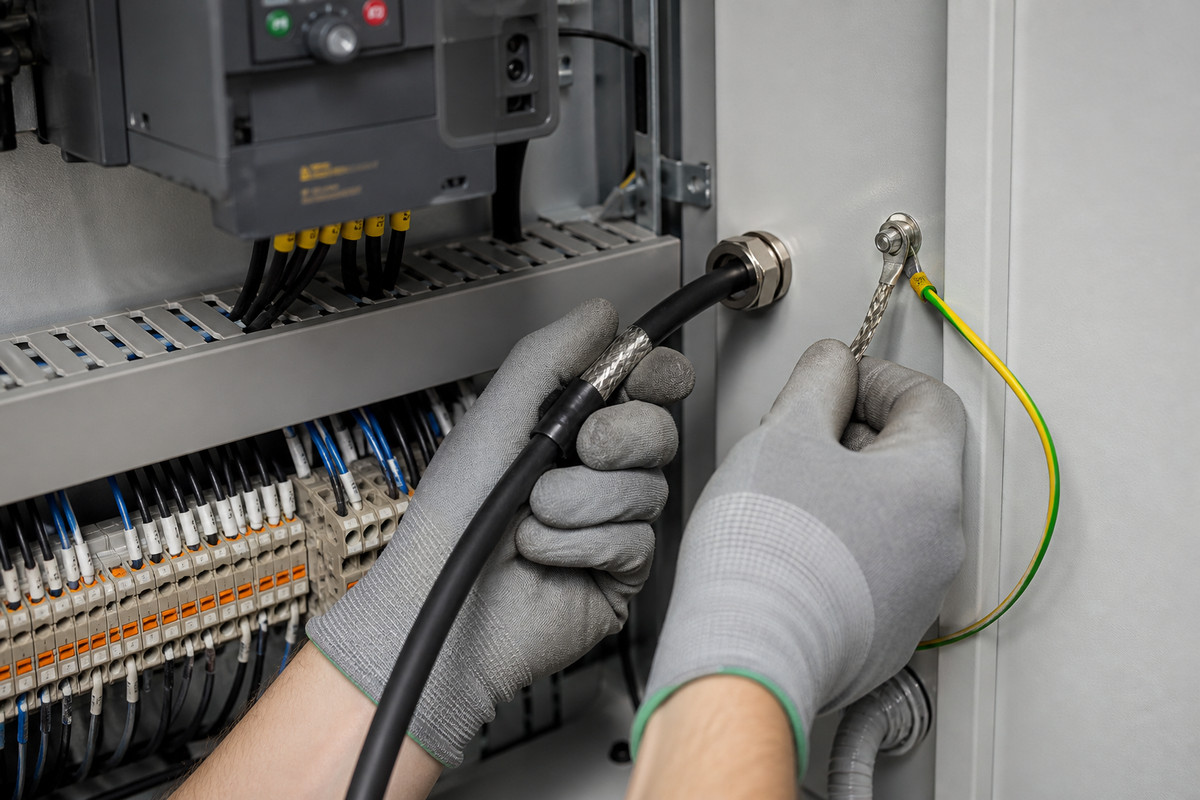

شیلد کابل باید چگونه به زمین متصل شود؟
یک قانون واحد برای تمام سیستمها وجود ندارد. در بعضی مدارهای آنالوگ کمفرکانس، اتصال شیلد از یک سمت برای جلوگیری از حلقه زمین استفاده میشود؛ در سامانههای فرکانس بالا، شبکه و درایوهای صنعتی، اتصال ۳۶۰ درجهای در هر دو انتها ممکن است ضروری باشد. دستورالعمل سازنده تجهیزات و استاندارد همان سامانه بر توصیه عمومی اولویت دارد.
تفاوت شیلد با سیم ارت
شیلد برای کنترل تداخل الکترومغناطیسی طراحی شده و جای هادی حفاظتی ارت را نمیگیرد. سیم ارت وظیفه ایمنی و عبور جریان خطا را دارد. حتی اگر شیلد به بدنه یا زمین متصل شود، نباید بدون تأیید سازنده بهعنوان هادی حفاظتی استفاده شود.
چرا بخش بدون شیلد باید کوتاه باشد؟
باز کردن بیش از حد روکش و جمعکردن بافت شیلد در یک سیم بلند، سطح محافظت را در نقطه اتصال کاهش میدهد. در فرکانس بالا، همین قسمت کوتاه میتواند مانند آنتن عمل کند. گلند EMC، بست ۳۶۰ درجه و ترمینیشن سازگار با کابل به حفظ پیوستگی شیلد کمک میکنند.
اشتباهات رایج در نصب کابل شیلد دار
بخش زیادی از مشکلات نه از خود کابل، بلکه از مسیرگذاری و اتصال نادرست ایجاد میشود. پیش از تعویض تجهیزات، موارد زیر را بررسی کنید.
- عبور موازی کنار کابل قدرت: فاصله کم و مسیر موازی طولانی، القای نویز را بیشتر میکند؛ در تقاطعها بهتر است زاویه نزدیک به ۹۰ درجه باشد.
- قطع بودن شیلد در میانه مسیر: کانکتور، جعبه تقسیم یا وصله نامناسب میتواند پیوستگی شیلد را از بین ببرد.
- اتصال شیلد با سیم بلند: اتصال دمموشی بلند در فرکانسهای بالا امپدانس بیشتری دارد و اثربخشی شیلد را کم میکند.
- اتصال تصادفی دو سر: در بعضی سیستمها حلقه زمین میسازد و در بعضی دیگر لازم است؛ تصمیم باید بر اساس طراحی سیستم باشد.
- خمکردن یا کشیدن بیش از حد: فشار مکانیکی میتواند فویل را پاره، بافت را باز یا امپدانس کابل را تغییر دهد.
کابل شیلد دار در چه کاربردهایی استفاده میشود؟
هرجا کیفیت سیگنال در حضور میدانهای مزاحم اهمیت داشته باشد، استفاده از شیلد قابل بررسی است. نوع کابل باید برای همان کاربرد طراحی شده باشد و صرفاً داشتن لایه فلزی کافی نیست.
- صوت و استودیو: برای کاهش هوم و نویز در سیگنالهای میکروفن و لاین.
- ابزار دقیق و سنسورها: برای محافظت از سیگنالهای کمولتاژ در کارخانه و آزمایشگاه.
- کنترل صنعتی: در ارتباط انکودر، درایو، PLC و تجهیزات نزدیک موتور و اینورتر.
- دوربین و تلویزیون: در کابلهای کواکسیال برای حفظ کیفیت تصویر و محدودکردن تداخل.
- شبکه و داده: در محیطهای دارای تداخل زیاد، با تجهیزات و اتصال زمین سازگار با کابل شیلددار.
در تجهیزات صوتی و تصویری، کانکتور و امپدانس در کنار شیلد اهمیت دارند؛ شناخت انواع کابل تلویزیون مانع از آن میشود که صرفاً بر اساس شباهت ظاهری، یک کابل نامتناسب جایگزین شود.
چگونه سلامت شیلد کابل را بررسی کنیم؟
تست ساده میتواند قطعی شیلد یا اتصال ناخواسته را نشان دهد، اما توان واقعی کابل در مهار نویز فقط با تست تخصصی و شرایط فرکانسی مشخص میشود. پیش از اندازهگیری، کابل را از برق و تجهیزات جدا کنید.
تست پیوستگی با مولتیمتر
مولتیمتر را روی پیوستگی قرار دهید و دو سر شیلد را اندازه بگیرید؛ مقاومت بسیار زیاد میتواند نشانه قطعی باشد. سپس بین شیلد و هادیهای داخلی تست کنید؛ مگر اینکه طراحی کابل اتصال مشخصی داشته باشد، نباید اتصال کوتاه دیده شود. برای کابل تلویزیون، روشهای تست کابل آنتن به تشخیص قطعی مغزی، شیلد یا اتصال کوتاه کمک میکند.
بازرسی ظاهری شیلد و کانکتورها
پارگی فویل، بازشدن بافت، خوردگی، رطوبت، لهشدگی کابل و شل بودن گلند را بررسی کنید. اگر مشکل پس از جابهجایی کابل ایجاد شده است، نقاط خمشده و محل ورود به کانکتور اولویت دارند. در کابل کواکسیال، حتی بیرونزدن یک رشته از بافت و تماس آن با مغزی میتواند سیگنال را مختل کند.
جمعبندی؛ چه زمانی کابل شیلد دار انتخاب مناسبی است؟
کابل شیلد دار زمانی ارزش واقعی دارد که سیگنال حساس، مسیر نسبتاً طولانی یا منبع نویز در نزدیکی کابل وجود داشته باشد. انتخاب نوع فویل یا بافت، جنس هادی، روکش، امپدانس و روش اتصال شیلد باید یک مجموعه واحد دیده شود. در محیط کمنویز و مسیر کوتاه، کابل بدون شیلد استاندارد میتواند کافی باشد؛ اما در محیط صنعتی، صوتی، ابزار دقیق و انتقال تصویر، شیلد مناسب احتمال اختلال را کاهش میدهد.
پیش از خرید، مشخصات کابل و تجهیزات را تطبیق دهید و مسیر نصب را بررسی کنید. اگر هدف تنظیم یا اصلاح مسیر تلویزیون است، تنظیم درست آنتن تلویزیون و سالم بودن کانکتورها نیز بهاندازه کیفیت کابل اهمیت دارد؛ کابل شیلددار نمیتواند ضعف جهت آنتن یا خرابی فیش را جبران کند.
سوالات متداول
آیا کابل شیلد دار نویز را کاملاً حذف میکند؟
خیر. شیلد مناسب مقدار تداخل را کاهش میدهد، اما نتیجه به نوع نویز، فرکانس، پیوستگی شیلد، مسیر کابل و روش اتصال زمین وابسته است. جداسازی کابل سیگنال از کابل قدرت نیز همچنان ضروری است.
آیا شیلد کابل باید از هر دو طرف به زمین وصل شود؟
همیشه نه. در بعضی مدارهای آنالوگ اتصال یکطرفه و در سامانههای فرکانس بالا یا صنعتی اتصال دوطرفه لازم است. دستورالعمل سازنده تجهیزات و استاندارد سیستم باید مبنای تصمیم باشد.
تفاوت شیلد فویلی و شیلد بافت مسی چیست؟
فویل سبک است و پوشش سطحی بالایی ایجاد میکند؛ بافت مسی مقاومت مکانیکی و مسیر تخلیه بهتری دارد. مدل ترکیبی برای محیطهای پرنویز و کاربردهای حساس مناسبتر است، اما قطر و قیمت بیشتری دارد.
آیا کابل شیلد دار همان کابل آنتن است؟
کابل آنتن یک نوع کابل کواکسیال شیلددار با امپدانس مشخص، معمولاً ۷۵ اهم، است. هر کابل شیلدداری برای انتقال سیگنال تلویزیون مناسب نیست و امپدانس و ساختار آن باید با سیستم تطبیق داشته باشد.
از کجا بفهمیم شیلد کابل قطع شده است؟
پس از جدا کردن کابل از برق و تجهیزات، پیوستگی شیلد بین دو سر با مولتیمتر قابل بررسی است. بازرسی پارگی فویل، بازشدن بافت، خوردگی و آسیب کانکتور نیز ضروری است.
