آنتن‌های تلویزیون و کابل‌های مربوطه در سیستم‌های دریافت سیگنال نقش حیاتی دارند. مشکلات در کابل آنتن می‌تواند منجر به اختلالات در کیفیت تصویر و صدا شود و تجربه تماشای تلویزیون را تحت تأثیر قرار دهد. برای اطمینان از عملکرد صحیح کابل آنتن و جلوگیری از مشکلات ناشی از آن، لازم است که روش‌های صحیح تست و عیب‌یابی کابل آنتن را بشناسید.
در این مقاله، به‌طور جامع به نحوه تست کابل آنتن خواهیم پرداخت و تکنیک‌های مختلفی برای بررسی و تشخیص مشکلات احتمالی در کابل‌های آنتن و ماهواره معرفی خواهیم کرد. این مقاله شامل بررسی نحوه تست آنتن تلویزیون، روش‌های ساده برای بررسی کیفیت کابل آنتن تلویزیون، نحوه تشخیص سیم آنتن در پشت بام، تشخیص خرابی سیم ماهواره و تستر کابل آنتن کواکسیال خواهد بود.
علائم خرابی آنتن تلویزیون و کابل آن چیست؟
خرابی آنتن تلویزیون همیشه به معنی شکستن خود آنتن نیست. اگر چند شبکه هم‌زمان ناپدید شده‌اند، کیفیت سیگنال با باد یا جابه‌جایی کابل تغییر می‌کند، تصویر مکعبی و صدا منقطع است یا با لمس فیش وضعیت بهتر و بدتر می‌شود، ابتدا کابل و اتصال‌ها را بررسی کنید. این نشانه‌ها می‌توانند از قطعی مغزی، تماس شیلد با مغزی، فیش شل، نفوذ رطوبت یا تغییر جهت آنتن ایجاد شوند.
- قطع کامل همه شبکه‌ها: احتمال قطعی مسیر، جداشدن فیش یا نبود سیگنال در ورودی بیشتر است.
- قطع فقط بعضی شبکه‌ها: کیفیت یا جهت آنتن، افت کابل و تنظیم فرکانس‌ها را بررسی کنید.
- تغییر تصویر با حرکت کابل: فیش یا بخشی از کابل احتمالاً اتصال ناپایدار دارد.
- زنگ‌زدگی و رطوبت: اتصال بیرونی و جعبه آنتن باید خشک، محکم و در برابر باران محافظت شوند.
نحوه تست آنتن تلویزیون
برای اطمینان از عملکرد صحیح آنتن تلویزیون، باید مراحل خاصی را دنبال کنید. نحوه تست کابل آنتن برای تلویزیون، به شرح زیر است:
مرحله اول: بررسی اتصال کابل آنتن
اولین قدم در نحوه تست آنتن تلویزیون، بررسی اتصالات است. اطمینان حاصل کنید که کابل آنتن به‌درستی به پورت ورودی آنتن تلویزیون و آنتن متصل شده است. اتصالات شل یا کثیف می‌تواند باعث اختلال در دریافت سیگنال شود. این مرحله بسیار حیاتی است زیرا حتی یک اتصال شل یا آسیب‌دیده می‌تواند منجر به کاهش کیفیت سیگنال شود.
اگر نتیجه تست، قطعی یا افت محسوس را تأیید کرد، هنگام انتخاب کابل آنتن باید امپدانس ۷۵ اهم، کیفیت مغزی و شیلد، طول مسیر و سازگاری فیش را با سیستم ساختمان بررسی کنید.
مرحله دوم: تنظیم جهت آنتن
نحوه تست آنتن تلویزیون همچنین شامل تنظیم صحیح آنتن است. موقعیت آنتن می‌تواند بر کیفیت سیگنال دریافتی تأثیر بگذارد. آنتن را در موقعیتی قرار دهید که بهترین کیفیت سیگنال را دریافت کند. برای این کار، ممکن است نیاز به جابجایی آنتن به مکان‌های مختلف و آزمایش آن‌ها باشد.
مرحله سوم: بررسی قدرت و کیفیت سیگنال
بعد از اتصال و تنظیم آنتن، تلویزیون را روشن نمایید و کانال‌های مختلف را بررسی کنید. اگر تصویر دچار اختلال، نویز یا قطع و وصل شود، ممکن است مشکل از کابل آنتن باشد. بررسی سیگنال با دقت به شما کمک می‌کند تا نقاط ضعف احتمالی را شناسایی کنید.
مرحله چهارم: تست همان کابل با تلویزیون دیگر
برای اطمینان از این که مشکل از کابل است و نه از تلویزیون، کابل آنتن را به تلویزیون‌های مختلف متصل نمایید و تأثیر آن‌ها را بر کیفیت سیگنال بررسی کنید. این روش به شما کمک می‌کند تا مشکل را به‌دقت شناسایی کنید.
روش‌های ساده برای بررسی کیفیت کابل آنتن تلویزیون
برای بررسی کیفیت کابل آنتن تلویزیون می‌توانید از نکات زیر بهره ببرید.
بررسی فیش‌ها و نقاط اتصال کابل
یکی از ساده‌ترین روش‌ها برای بررسی کیفیت کابل آنتن، اطمینان از اتصال محکم و صحیح کابل به پورت‌ها است. اتصالات شل یا کثیف می‌تواند منجر به کاهش کیفیت سیگنال شود. بررسی منظم این اتصالات می‌تواند مشکلات را پیش از آن‌که تبدیل به اختلالات جدی شوند، شناسایی کند. نحوه تست کابل آنتن به این صورت بدون هزینه و کار اضافه انجام می‌شود.

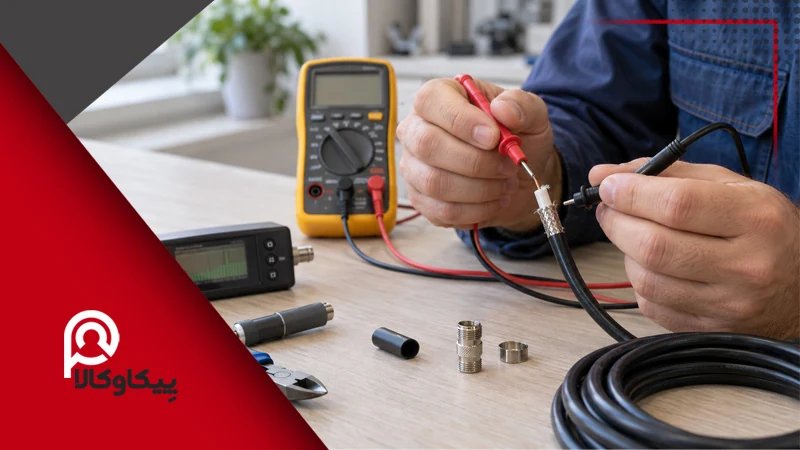

تست کابل آنتن با مولتی‌متر برای تشخیص قطعی و اتصال کوتاه
مولتی‌متر کیفیت سیگنال تلویزیون را اندازه نمی‌گیرد، اما برای تشخیص قطعی یا اتصال کوتاه کابل مفید است. پیش از تست، هر دو سر کابل را از تلویزیون، گیرنده، تقویت‌کننده و آنتن جدا کنید و اگر مسیر مشترک ساختمان است، بدون هماهنگی اتصال واحدهای دیگر را باز نکنید.
- تست مغزی: دو پراب را به مغزی دو سر کابل بزنید؛ بوق پیوستگی یا مقاومت بسیار کم، پیوستگی مسیر را نشان می‌دهد.
- تست شیلد: همین آزمون را بین بدنه فلزی یا شیلد دو سر کابل انجام دهید.
- تست اتصال کوتاه: یک پراب را به مغزی و پراب دیگر را به شیلد همان کابل بزنید؛ نباید پیوستگی وجود داشته باشد.
- تست هنگام حرکت: نزدیک فیش‌ها کابل را آرام حرکت دهید؛ تغییر متناوب نتیجه می‌تواند نشانه شکستگی داخلی یا فیش معیوب باشد.
اندازه‌گیری قدرت و کیفیت با تستر سیگنال
تستر سیگنال ابزاری مفید برای بررسی کیفیت سیگنال دریافتی است. با استفاده از این ابزار، می‌توانید قدرت سیگنال را اندازه‌گیری کنید و مشکلات احتمالی را شناسایی نمایید. این ابزار به‌ویژه در تشخیص مشکلات سیگنال‌های ضعیف و قطع و وصل کمک‌کننده است.
مقایسه نتیجه با یک کابل سالم
برای مطمئن شدن از وضعیت کابل آنتن، می‌توانید از کابل‌های مختلف استفاده کنید و تأثیر آن‌ها بر کیفیت سیگنال را بررسی نمایید. این روش به شما کمک می‌کند تا مشکل را از کابل فعلی جدا کنید و متوجه شوید که آیا کابل آنتن مشکل‌دار است یا خیر.
بررسی وضعیت محیط: محیط نصب آنتن نیز می‌تواند بر کیفیت سیگنال تأثیر بگذارد. اطمینان حاصل کنید که آنتن در موقعیت مناسب و بدون موانع قرار دارد. موانع فیزیکی مانند دیوارها، ساختمان‌های بلند یا درختان می‌توانند بر کیفیت سیگنال تأثیر منفی بگذارند.
اگر کابل و اتصالات سالم‌اند اما دریافت داخل ساختمان همچنان ضعیف است، نوع و محل قرارگیری آنتن تلویزیون را جداگانه بررسی کنید؛ تعویض کابل، ضعف موقعیت آنتن یا جهت نادرست آن را برطرف نمی‌کند.

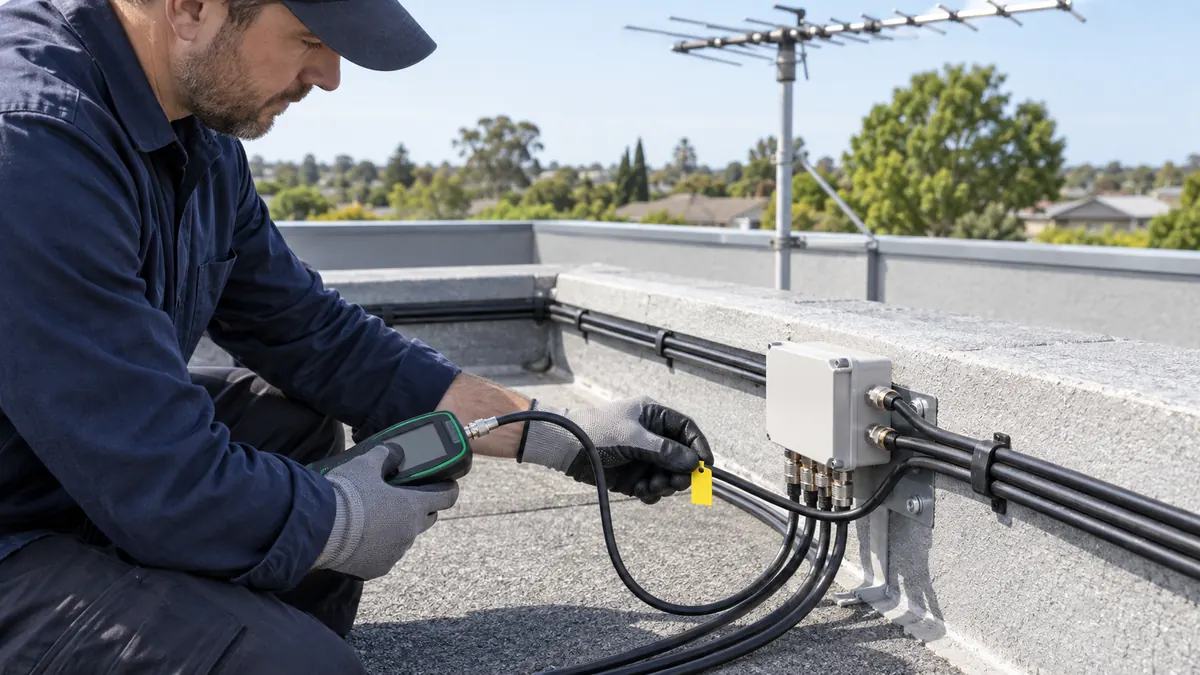

نحوه تشخیص سیم آنتن در پشت بام
نحوه تست کابل آنتن در تشخیص سیم آنتن در پشت بام می‌تواند چالش‌برانگیز باشد، به‌ویژه اگر سیم‌ها در بین سیم‌های دیگر یا در محیط‌های غیرقابل دسترس قرار داشته باشند. اگر قصد بررسی یا جایگزینی تجهیزات آنتن را دارید، بهتر است پیش از آنتن هوایی، از سالم بودن کابل‌ها و اتصال صحیح سیم‌ها اطمینان حاصل کنید. نحوه تشخیص سیم آنتن در پشت بام شامل مراحل زیر است:
چگونه سیم آنتن واحد خود را پیدا کنیم؟
مطمئن‌ترین روش برای پیدا کردن سیم واحد، تست دو سر مسیر است؛ رنگ روکش یا محل عبور کابل به‌تنهایی قابل اعتماد نیست. اگر می‌پرسید «چگونه سیم آنتن را در پشت بام پیدا کنیم؟»، یک نفر باید کنار پریز آنتن داخل واحد و نفر دوم کنار کابل‌های پشت‌بام قرار بگیرد. پس از جداکردن کابل از همه دستگاه‌ها، با تستر کابل و شناسه راه‌دور یا مولد تن و پراب، کابل متناظر را مشخص کنید.
اگر تستر شناسه‌دار در دسترس نیست، یک تکنسین می‌تواند مغزی و شیلد سر داخل واحد را موقتاً به هم متصل کند و روی پشت‌بام با مولتی‌متر کابلی را پیدا کند که فقط در همان وضعیت پیوستگی نشان می‌دهد. پس از شناسایی، اتصال موقت را باز کنید و هر دو سر کابل را با برچسب ثابت علامت بزنید. اتصال آزمایشی نباید زمانی انجام شود که کابل به تلویزیون، رسیور یا تقویت‌کننده متصل است.
- بررسی محل نصب آنتن: اولین قدم در نحوه تشخیص سیم آنتن در پشت بام، شناسایی محل نصب آنتن است. سیم آنتن معمولاً از آنتن به‌طور مستقیم به داخل ساختمان کشیده می‌شود. شناسایی دقیق محل نصب آنتن می‌تواند به شما در شناسایی مسیر سیم آنتن کمک کند.
- رنگ و نوع سیم: سیم آنتن معمولاً از نوع کواکسیال است و دارای پوشش پلاستیکی است. این سیم‌ها معمولاً به رنگ مشکی یا خاکستری هستند و به‌راحتی قابل شناسایی‌اند. توجه به رنگ و نوع سیم می‌تواند در شناسایی آن‌ها مفید باشد.
- استفاده از تستر کابل: استفاده از تستر کابل می‌تواند به شما کمک کند تا سیم آنتن را از سایر سیم‌ها متمایز کنید. این ابزار به شما امکان می‌دهد تا سیگنال را از سیم آنتن تشخیص دهید و محل دقیق آن را پیدا کنید. با استفاده از تستر کابل، می‌توانید اطمینان حاصل کنید که سیم آنتن به‌درستی متصل است.
- پیگیری سیم‌ها: اگر سیم آنتن به‌طور مستقیم از آنتن به داخل ساختمان می‌رود، پیگیری مسیر سیم تا ورودی ساختمان می‌تواند به شما در شناسایی آن کمک کند. این روش به‌ویژه در صورتی که سیم‌ها در پشت بام پیچیده و به هم پیچیده شده باشند، مفید است.

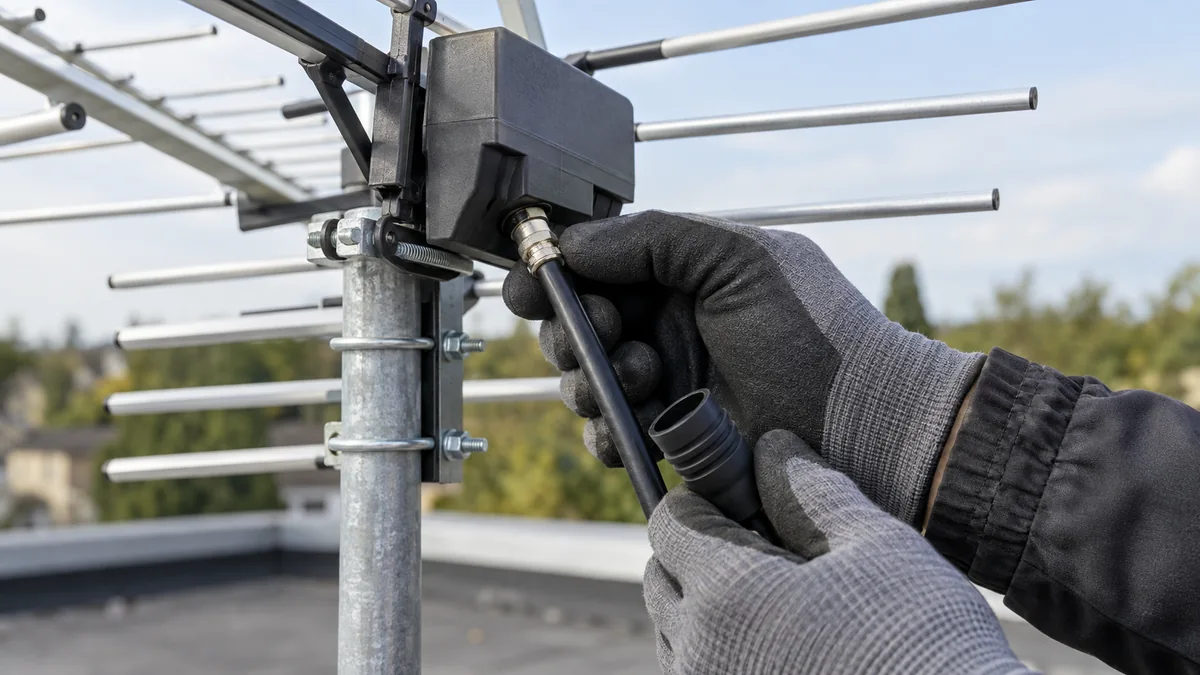

نحوه اتصال سیم آنتن به آنتن هوایی
برای اتصال سیم آنتن به آنتن هوایی، برق تلویزیون، گیرنده و تقویت‌کننده را قطع کنید و فقط در محل امن و قابل دسترس کار کنید. نحوه نصب آنتن در پشت بام فقط به اتصال کابل محدود نیست و محل پایه، استحکام مهار و فاصله از خطوط برق نیز باید ایمن باشد. اگر آنتن کنار لبه بام، دکل بلند یا کابل برق قرار دارد، اتصال باید به تکنسین سپرده شود. برای تنظیم جهت و کانال‌یابی نیز مراحل تنظیم آنتن تلویزیون باید پس از تکمیل اتصال انجام شود.
- آماده‌کردن کابل: روکش بیرونی را به‌اندازه لازم و بدون بریدن شیلد بردارید؛ رشته‌های شیلد نباید با مغزی تماس پیدا کنند.
- نصب فیش مناسب: فیش را متناسب با قطر کابل محکم کنید تا مغزی صاف و در مرکز بماند.
- اتصال به ورودی آنتن: فیش را بدون فشار جانبی به جعبه تطبیق یا ورودی آنتن وصل و محکم کنید.
- محافظت در برابر آب: اتصال بیرونی را با بوت یا عایق مخصوص فضای باز بپوشانید؛ چسب نامناسب و رطوبت‌گیرکرده می‌تواند خوردگی را بیشتر کند.
- مهار کابل: کابل را با خم ملایم و بست مناسب ثابت کنید تا وزن کابل روی فیش نیفتد.
علت برق داشتن سیم آنتن چیست و چه کاری باید انجام دهیم؟
در کابل ماهواره، رسیور معمولاً برای تغذیه LNB ولتاژ DC را از همان کابل ارسال می‌کند و در برخی آنتن‌های تلویزیونی نیز منبع تغذیه تقویت‌کننده می‌تواند ولتاژ کمی روی مسیر قرار دهد. بااین‌حال، احساس شوک، جرقه، داغ‌شدن فیش یا اختلاف ولتاژ غیرعادی را طبیعی فرض نکنید؛ این وضعیت می‌تواند از خرابی دستگاه، اتصال نادرست، نشتی برق یا هم‌بندی و ارت نامناسب ساختمان باشد.
تشخیص خرابی سیم ماهواره
نحوه تست کابل آنتن برای سیستم‌های ماهواره‌ای جهت تشخیص خرابی سیم ماهواره، بسیار مهم است. تشخیص خرابی سیم ماهواره به شرح زیر است:
سیم‌های پشت رسیور ماهواره مدیا استار و مدل‌های مشابه
در جست‌وجو درباره «سیم‌های پشت رسیور ماهواره مدیا استار» معمولاً منظور کابل کواکسیالی است که از LNB به ورودی LNB IN می‌رسد. خروجی‌های HDMI یا AV برای تصویر و صدا هستند و نباید با ورودی آنتن اشتباه شوند. در بعضی مدل‌ها خروجی حلقه‌ای LOOP OUT هم وجود دارد؛ جای دقیق پورت‌ها را از نوشته پشت دستگاه و دفترچه همان مدل بررسی کنید. همچنین تفاوت سیم آنتن و سیم ماهواره در نوع فیش، مسیر تغذیه و کاربرد اتصال اهمیت دارد.
بررسی فیش‌ها و نقاط اتصال کابل
همانند کابل آنتن، اتصالات سیم ماهواره را بررسی کنید. اطمینان حاصل نمایید که تمامی اتصالات محکم و بدون نشتی هستند. اتصالات شل یا کثیف می‌تواند منجر به اختلال در دریافت سیگنال ماهواره شود.
اندازه‌گیری قدرت و کیفیت با تستر سیگنال
تستر سیگنال برای سیم ماهواره نیز کاربردی است. این ابزار می‌تواند به شما نشان دهد که آیا سیگنال دریافتی به‌طور مناسب دریافت می‌شود یا خیر. بررسی قدرت سیگنال با تستر سیگنال می‌تواند مشکلات مربوط به سیم ماهواره را شناسایی کند.
بررسی تنظیم و موانع جلوی دیش ماهواره
وضعیت دیسک ماهواره بر کیفیت سیگنال تأثیر می‌گذارد. اطمینان حاصل کنید که دیسک به‌درستی تنظیم شده و هیچ‌گونه موانع فیزیکی در مسیر آن وجود ندارد. دیسک ماهواره باید در موقعیت مناسب و بدون مانع قرار داشته باشد.
بررسی بریدگی، ساییدگی و رطوبت کابل ماهواره
سیم‌ها را از نظر خرابی‌های ظاهری مانند بریدگی‌ها و ساییدگی‌ها بررسی کنید. خرابی‌های ظاهری می‌تواند منجر به اختلال در سیگنال شود و نیاز به تعمیر یا تعویض سیم داشته باشد. نحوه تست کابل آنتن و درست انجام شدن آن به شما کمک می‌کند تا از خرابی‌های پیش‌رو جلوگیری کنید.
تستر کابل کواکسیال
تستر کابل کواکسیال ابزاری مهم برای بررسی وضعیت کابل‌های آنتن و ماهواره است. تستر کابل کواکسیال به شما کمک می‌کند تا مشکلات مربوط به کابل‌های کواکسیال را شناسایی نمایید و آن‌ها را برطرف کنید. این ابزار می‌تواند به شما اطلاعاتی در مورد قدرت سیگنال، اتصالات و سلامت کلی کابل ارائه دهد.
- آزمایش کابل: برای استفاده از تستر کابل کواکسیال، ابتدا کابل را به تستر متصل کنید و سپس تستر را روشن نمایید. این ابزار معمولاً به شما نشان می‌دهد که آیا سیگنال به‌درستی منتقل می‌شود یا خیر. تستر کابل می‌تواند اطلاعات دقیقی درباره وضعیت کابل ارائه دهد.
- بررسی اتصالات: تستر می‌تواند مشکلات مربوط به اتصالات کابل را نیز شناسایی کند. اگر اتصال به‌درستی برقرار نباشد، تستر نشان می‌دهد که باید اتصالات را بررسی و اصلاح کنید. این مرحله می‌تواند به شما کمک کند تا مشکلات ناشی از اتصالات شل یا آسیب‌دیده را شناسایی کنید.
- تشخیص مشکلات سیگنال: اگر تستر کابل نشان دهد که سیگنال به‌درستی منتقل نمی‌شود، ممکن است مشکل از کابل یا اتصالات باشد. بررسی دقیق کابل و اتصالات می‌تواند به شناسایی مشکلات و رفع آن‌ها کمک کند. با استفاده از تستر کابل کواکسیال، می‌توانید مشکلات را به‌سرعت و به‌دقت شناسایی کنید.
- تست با کابل‌های مختلف: برای اطمینان از وضعیت کابل، می‌توانید از کابل‌های مختلف استفاده کنید و نتایج آن‌ها را با تستر بررسی کنید. این روش به شما کمک می‌کند تا مشکل را از کابل فعلی جدا کنید و متوجه شوید که آیا کابل مشکل‌دار است یا خیر.
اگر کابل در تست سالم است اما تلویزیون همچنان شبکه‌ای پیدا نمی‌کند، علت می‌تواند در جهت آنتن، تقویت‌کننده، تقسیم‌کننده یا تنظیم گیرنده باشد؛ در این حالت راهنمای دلایل آنتن ندادن تلویزیون مسیر عیب‌یابی بعدی را مشخص می‌کند.
نتیجه‌گیری
در این مقاله، به‌طور جامع نحوه تست کابل آنتن را بررسی کردیم و تکنیک‌ها و ابزارهای مختلفی برای بررسی و عیب‌یابی کابل‌های آنتن و ماهواره را معرفی نمودیم. نحوه تست آنتن تلویزیون و روش‌های ساده برای بررسی کیفیت کابل آنتن تلویزیون شامل بررسی اتصالات، استفاده از تستر سیگنال و تست کابل‌های مختلف بودند که می‌توانند به شناسایی مشکلات و بهبود کیفیت سیگنال کمک کنند. علاوه بر این، نحوه تشخیص سیم آنتن در پشت بام و تشخیص خرابی سیم ماهواره با استفاده از روش‌های پیگیری سیم‌ها، بررسی وضعیت دیسک ماهواره و استفاده از تستر کابل، به شناسایی و برطرف کردن مشکلات کمک می‌کند.
تستر کابل کواکسیال نیز ابزار مهمی برای اندازه‌گیری و تحلیل کیفیت سیگنال است که می‌تواند به تشخیص مشکلات احتمالی در کابل‌ها و اتصالات کمک کند. با پیروی از این راهنما و استفاده از تکنیک‌ها و ابزارهای معرفی‌شده، می‌توانید کیفیت دریافت سیگنال را بهبود ببخشید و از مشکلات احتمالی جلوگیری کنید. این اطلاعات به شما کمک می‌کند تا اطمینان حاصل کنید که سیستم آنتن و کابل‌های شما به‌درستی عمل می‌کنند و از تجربه تماشای مطلوب بهره‌مند شوید. به طور کلی نحوه تست کابل آنتن به صورت ذکر شده در بالا انجام می‌شود
پیکاوکالا
سوالات متداول
نحوه تست کابل آنتن تلویزیون چگونه است؟
برای تست کابل آنتن تلویزیون، می‌توانید از تستر سیگنال استفاده کنید. ابتدا کابل را از گیرنده یا تلویزیون جدا نمایید و تستر را به دو سر کابل متصل کنید. سپس نتایج را بررسی کنید تا مطمئن شوید که سیگنال به‌درستی منتقل می‌شود و کابل دچار قطعی یا خرابی نیست.
چه علائمی نشان‌دهنده خرابی کابل آنتن تلویزیون است؟
علائم خرابی کابل آنتن تلویزیون شامل دریافت سیگنال ضعیف یا قطع‌شده، وجود نویز یا اختلال در تصویر و عدم توانایی در یافتن کانال‌های جدید است. اگر این مشکلات را مشاهده کردید، ممکن است کابل یا اتصالات آن نیاز به بررسی و تعمیر داشته باشند.
چگونه می‌توانم کیفیت کابل آنتن تلویزیون را بررسی کنم؟
برای بررسی کیفیت کابل آنتن تلویزیون، می‌توانید از روش‌های ساده‌ای مانند استفاده از تستر سیگنال، بررسی اتصالات و وضعیت فیزیکی کابل و مقایسه عملکرد کابل‌های مختلف استفاده کنید. بررسی منظم و مراقبت از کابل می‌تواند به بهبود کیفیت سیگنال کمک کند.
علائم خرابی آنتن تلویزیون چیست؟
قطع یا مکث هم‌زمان چند شبکه، تصویر مکعبی، تغییر وضعیت با حرکت فیش، زنگ‌زدگی اتصال و افت شدید کیفیت از نشانه‌های رایج‌اند. نتیجه را با کابل سالم و منوی قدرت و کیفیت سیگنال مقایسه کنید تا خرابی آنتن از خرابی کابل جدا شود.
چرا سیم آنتن برق دارد؟
ولتاژ کم ممکن است از منبع تقویت‌کننده یا در کابل ماهواره از تغذیه LNB باشد؛ اما شوک، جرقه یا ولتاژ غیرعادی ایمن نیست. دستگاه‌ها را از برق جدا کنید و از تکنسین بخواهید نشتی برق، اتصال و ارت را بررسی کند.
چگونه سیم آنتن واحد خود را در پشت بام پیدا کنیم؟
هر دو سر کابل را از تجهیزات جدا کنید و از تستر کابل با شناسه راه‌دور یا مولد تن استفاده کنید. پس از شناسایی، دو سر کابل را برچسب بزنید تا در تعمیرات بعدی دوباره با کابل واحدهای دیگر اشتباه نشود.
