کابل خودنگهدار چیست؟معرفی انواع کابل خودنگهدار

اگر نام کابل خودنگهدار را هنگام بررسی سیم‌های هوایی دیده‌اید، مهم‌ترین نکته این است که آن را با کابل مخابراتی یا کابل آنتن اشتباه نگیرید. کابل خودنگهدار برای انتقال انرژی برق در شبکه هوایی ساخته می‌شود، اما کابل آنتن وظیفه انتقال سیگنال رادیویی و تلویزیونی را دارد. در نوع خودنگهدار، هادی‌های عایق‌شده به‌صورت یک دسته کنار هم قرار می‌گیرند و یک رشته نگهدارنده، بار مکانیکی مسیر را تحمل می‌کند. این طراحی احتمال تماس فازها با یکدیگر یا با شاخه درخت را از سیم‌های لخت کمتر می‌کند، ولی کابل را بی‌نیاز از تیر، کلمپ، اتصالات استاندارد و طراحی مهندسی نمی‌کند. در این راهنما ساختار کابل، انواع رایج، مزایا، محدودیت‌ها و نکات انتخاب را می‌خوانید تا تفاوت مشخصات فنی واقعی با توضیحات تبلیغاتی بازار روشن شود.

کابل خودنگهدار چیست؟

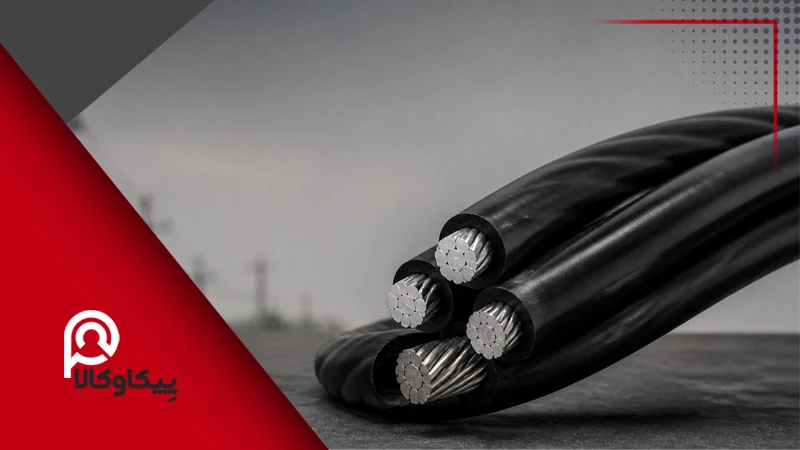

کابل خودنگهدار که با نام Aerial Bundled Cable یا ABC هم شناخته می‌شود، مجموعه‌ای از چند هادی عایق‌شده است که برای نصب در مسیر هوایی طراحی شده‌اند. این هادی‌ها به‌جای قرارگرفتن با فاصله روی مقره‌های جداگانه، به‌صورت یک دسته به دور رشته نگهدارنده تابیده می‌شوند. در شبکه فشار ضعیف رایج، هادی‌های فاز و روشنایی معمولا آلومینیومی هستند و رشته نول نگهدارنده می‌تواند هم جریان نول را عبور دهد و هم نیروی کششی کابل را تحمل کند. بنابراین تعبیر «خودنگهدار» به معنی رهاشدن کابل بدون تجهیزات نیست؛ کابل همچنان میان تیرها کشیده می‌شود و به کلمپ کششی، کلمپ آویزی، کانکتور و محاسبه دهانه نیاز دارد. تفاوت اصلی این است که مجموعه هادی‌های عایق‌شده برای نگهداری مسیر خود به سیم‌بکسل جداگانه یا آرایش سیم‌های لخت روی چند مقره متکی نیست. طراحی دقیق کابل فشار متوسط نیز با فشار ضعیف تفاوت دارد و نباید مشخصات این دو گروه را یکسان فرض کرد.

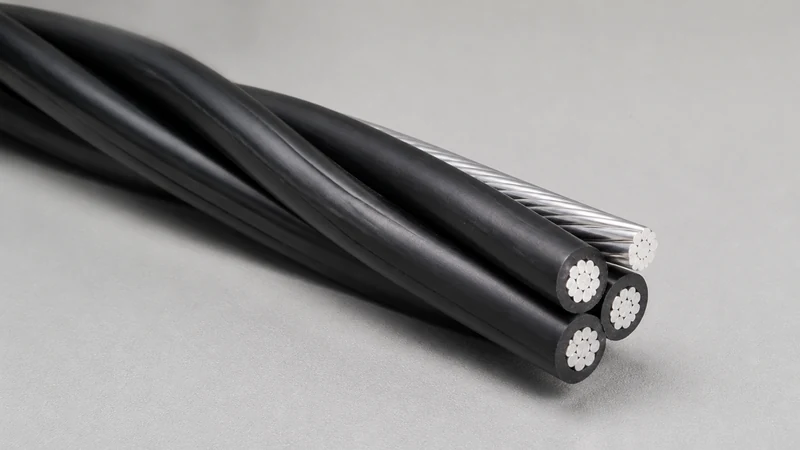

اجزای کابل خودنگهدار چگونه کنار هم کار می‌کنند؟

برای شناخت کابل خودنگهدار باید وظیفه الکتریکی و مکانیکی هر رشته را جدا دید. کابل فقط یک روکش ضخیم روی چند سیم نیست. سطح مقطع هادی، جنس آلیاژ، ضخامت عایق، مقاومت در برابر تابش خورشید و نیروی کششی مجاز باید با ولتاژ شبکه و شرایط مسیر هماهنگ باشند. در بیشتر نمونه‌های فشار ضعیف، هادی آلومینیومی وزن مجموعه را از کابل مسی مشابه کمتر می‌کند و عایق پلی‌اتیلن شبکه‌ای یا XLPE در برابر گرما و شرایط محیطی عملکرد مناسبی دارد. مسنجر یا رشته نگهدارنده نیز بار کششی را میان نقاط نصب منتقل می‌کند. بعضی طرح‌ها مسنجر آلومینیوم آلیاژی دارند و در برخی ساختارها عضو نگهدارنده متفاوت است؛ برای همین نمی‌توان وجود هسته فولادی را ویژگی ثابت همه کابل‌های خودنگهدار دانست. مشخصات روی بدنه، کاتالوگ سازنده و استاندارد پروژه باید مبنای تشخیص باشند، نه فقط ظاهر کابل.

هادی‌های فاز و روشنایی

هادی فاز در کابل خودنگهدار فشار ضعیف معمولا از آلومینیوم تابیده و فشرده ساخته می‌شود. آلومینیوم رسانایی حجمی کمتری از مس دارد، اما وزن پایین و قیمت مناسب آن برای مسیرهای هوایی مزیت مهمی است. سطح مقطع هر رشته براساس جریان مصرف، افت ولتاژ، طول مسیر، دمای محیط و امکان توسعه بار انتخاب می‌شود. در کابل‌هایی که رشته روشنایی معابر دارند، این رشته باید از هادی‌های فاز و نول قابل تشخیص باشد تا هنگام نصب یا تعمیر اشتباه نشود. نشانه‌های برجسته روی عایق، نوشته سازنده و نقشه اتصال برای این تشخیص معتبرتر از حدس‌زدن براساس رنگ هستند. اگر سطح مقطع کمتر از نیاز انتخاب شود، افت ولتاژ و گرم‌شدن هادی افزایش پیدا می‌کند. انتخاب بیش از اندازه نیز وزن، هزینه و نیروی واردشده به یراق‌آلات را بالا می‌برد. محاسبه نهایی این بخش باید توسط طراح برق و براساس ضوابط شرکت توزیع انجام شود.

نول نگهدارنده یا مسنجر

مسنجر رشته‌ای است که نیروی کششی مجموعه را تحمل می‌کند و در بسیاری از کابل‌های فشار ضعیف نقش هادی نول را هم بر عهده دارد. این رشته باید استحکام مکانیکی کافی برای دهانه نصب، وزن کابل، باد، یخ و تغییرات دما داشته باشد. در ساختارهای رایج، مسنجر می‌تواند از آلومینیوم آلیاژی با استحکام بالاتر ساخته شود؛ بنابراین عبارت قدیمی «تمام کابل‌های خودنگهدار هسته فولادی دارند» دقیق نیست. کابل فشار متوسط یا طراحی‌های خاص ممکن است ساختار دیگری داشته باشند و باید جداگانه بررسی شوند. آسیب‌دیدن مسنجر فقط یک نقص ظاهری نیست، چون می‌تواند پایداری مکانیکی کل مسیر را تهدید کند. همچنین اتصال نول، روش مهار و میزان کشش باید مطابق دستورالعمل سازنده باشد. کشیدن کابل از رشته نامناسب یا بستن کلمپ روی بخش اشتباه ممکن است عایق را له کند و طول عمر شبکه را کاهش دهد.

عایق و نشانه‌گذاری رشته‌ها

عایق کابل خودنگهدار باید علاوه بر تحمل ولتاژ نامی، در برابر تابش فرابنفش، رطوبت و تغییرات دمایی مسیر هوایی مقاوم باشد. XLPE یکی از مواد رایج این کاربرد است، اما نوع عایق و ضخامت آن باید در شناسنامه محصول مشخص باشد. عایق‌شدن هادی‌ها احتمال اتصال بر اثر تماس اتفاقی را کمتر می‌کند، ولی به معنی ایمن‌بودن لمس کابل یا امکان کار افراد غیرمتخصص روی آن نیست. کابل برق‌دار همچنان خطر مرگ دارد و تعمیر آن فقط باید توسط نیروی مجاز انجام شود. برای تشخیص رشته‌ها نیز نباید صرفا به رنگ تکیه کرد، زیرا رنگ‌بندی میان سازندگان یا پروژه‌ها می‌تواند تفاوت داشته باشد. خطوط برجسته، چاپ روی عایق و نقشه اتصال راهنمای مطمئن‌تری هستند. هنگام تحویل کابل باید یکنواختی عایق، خوانابودن مشخصات، سلامت قرقره و نبود بریدگی یا له‌شدگی بررسی شود.

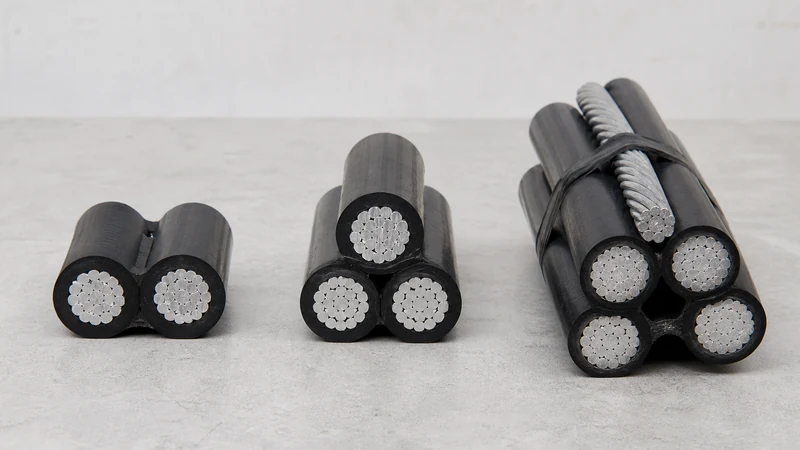

انواع کابل خودنگهدار از نظر تعداد رشته

تعداد رشته‌ها نشان می‌دهد کابل برای چه آرایش شبکه‌ای طراحی شده است، اما نام «پنج رشته» یا «شش رشته» به‌تنهایی برای خرید کافی نیست. دو کابل با تعداد رشته یکسان ممکن است سطح مقطع، ولتاژ نامی، نوع مسنجر یا کاربرد متفاوتی داشته باشند. در شبکه فشار ضعیف، کابل‌های تک‌فاز دو یا سه رشته و کابل‌های سه‌فاز پنج یا شش رشته رایج‌اند. ترکیب دقیق باید از جدول مشخصات سازنده خوانده شود. برای نمونه، یک کابل پنج رشته می‌تواند سه فاز، روشنایی و نول نگهدارنده داشته باشد؛ در حالی که کابل شش رشته معمولا یک رشته روشنایی اضافه یا آرایش تعیین‌شده پروژه دارد. معرفی رشته پنجم یا ششم به‌عنوان «ارت» بدون دیدن کاتالوگ خطاست. سیستم اتصال زمین شبکه موضوعی جدا از شمارش ظاهری رشته‌ها است و باید براساس طرح حفاظت اجرا شود.

کابل‌های دو و سه رشته

کابل خودنگهدار دو یا سه رشته بیشتر برای انشعاب‌های تک‌فاز و مسیرهایی با بار محدود به کار می‌رود. آرایش دقیق می‌تواند شامل فاز و نول نگهدارنده باشد و در برخی طراحی‌ها رشته دیگری برای کاربرد تعریف‌شده شبکه اضافه شود. کوچک‌تر بودن تعداد رشته‌ها نصب را ساده‌تر نشان می‌دهد، اما انتخاب سطح مقطع همچنان به جریان مصرف و طول مسیر وابسته است. اگر مسیر طولانی باشد، افت ولتاژ می‌تواند حتی با جریان متوسط مشکل ایجاد کند. نوع کلمپ انشعابی و نحوه آب‌بندی اتصال نیز مهم است، چون نفوذ رطوبت یا سوراخ‌کردن غیراصولی عایق باعث خرابی زودرس می‌شود. این کابل برای سیم‌کشی داخل ساختمان یا جایگزینی کابل زمینی ساخته نشده است. مسیر هوایی، فاصله از ساختمان و نوع تیر باید پیش از سفارش مشخص شود تا کابل و یراق‌آلات با یکدیگر سازگار باشند.

کابل‌های پنج و شش رشته

در شبکه سه‌فاز فشار ضعیف، کابل‌های پنج و شش رشته کاربرد گسترده‌تری دارند. کابل پنج رشته معمولا سه هادی فاز، یک رشته روشنایی و یک نول نگهدارنده دارد. در نوع شش رشته، یک هادی روشنایی دیگر یا ترکیب تعریف‌شده در استاندارد پروژه به مجموعه اضافه می‌شود. این توضیح از نسبت‌دادن رشته اضافی به ارت دقیق‌تر است، چون آرایش واقعی به طراحی سازنده و سفارش شرکت توزیع بستگی دارد. هنگام مقایسه باید سطح مقطع هر فاز، سطح مقطع روشنایی، جنس و سطح مقطع مسنجر و ولتاژ نامی جداگانه خوانده شوند. دو عدد مشابه روی برچسب ممکن است نقش یکسانی نداشته باشند. اگر کابل برای روشنایی معابر و مصرف مشترکان به‌طور هم‌زمان استفاده شود، تفکیک رشته‌ها و حفاظت مدارها اهمیت بیشتری پیدا می‌کند. نصب اشتباه می‌تواند باعث اضافه‌بار، افت ولتاژ یا عملکرد نامناسب تجهیزات حفاظتی شود.

مزایا و محدودیت‌های کابل خودنگهدار

مهم‌ترین مزیت کابل خودنگهدار نسبت به آرایش سیم لخت، عایق‌بودن هادی‌ها و جمع‌وجورشدن مسیر است. این ویژگی احتمال اتصال ناشی از تماس شاخه درخت، افتادن اشیا یا برخورد کوتاه هادی‌ها را کاهش می‌دهد. سرقت انرژی و ایجاد انشعاب غیرمجاز نیز دشوارتر می‌شود و حریم مورد نیاز مسیر در بعضی شرایط کمتر است. با این حال، عایق کابل در برابر هر آسیبی مصون نیست. تابش طولانی، کشش نامناسب، یراق‌آلات ناسازگار، اتصال غیراستاندارد و برخورد جسم تیز می‌توانند آن را تخریب کنند. هزینه کابل و اتصالات تخصصی ممکن است از سیم لخت بیشتر باشد و عیب‌یابی یا تعمیر نیز به ابزار و نیروی آموزش‌دیده نیاز دارد. بنابراین انتخاب کابل خودنگهدار باید براساس هزینه کل عمر شبکه انجام شود، نه فقط قیمت هر متر. مزیت واقعی زمانی ایجاد می‌شود که طراحی، کابل، کلمپ‌ها و روش نصب یک مجموعه سازگار باشند.

تفاوت کابل خودنگهدار با سیم هوایی و کابل آنتن

سیم هوایی لخت معمولا روی مقره‌ها و با فاصله الکتریکی مشخص نصب می‌شود، اما کابل خودنگهدار هادی‌های عایق‌شده را به‌صورت باندل در یک مسیر فشرده قرار می‌دهد. کابل آنتن از هر دو متفاوت است؛ این کابل برای انتقال سیگنال فرکانس بالا ساخته می‌شود و معمولا ساختار کواکسیال شامل هادی مرکزی، عایق دی‌الکتریک، شیلد و روکش دارد. اتصال کابل آنتن به شبکه برق خطرناک است و کابل خودنگهدار نیز برای رساندن سیگنال تلویزیون مناسب نیست. اگر مشکل شما افت کیفیت تصویر است، بررسی نحوه تست کابل آنتن مسیر درستی است؛ اما انتخاب کابل خودنگهدار به محاسبات شبکه برق وابسته است. این تفکیک کمک می‌کند مشخصات ظاهری مانند ضخامت روکش یا تعداد رشته‌ها شما را به انتخاب اشتباه نرساند.

پیش از انتخاب کابل چه مواردی باید بررسی شود؟

انتخاب کابل با تعیین تک‌فاز یا سه‌فازبودن شبکه شروع می‌شود، اما در همان مرحله متوقف نمی‌ماند. جریان طراحی، طول دهانه، افت ولتاژ مجاز، دمای محیط، باد، احتمال یخ‌زدگی، نوع تیر و بار مکانیکی باید مشخص شوند. سپس سطح مقطع هادی، تعداد رشته، جنس مسنجر، ولتاژ نامی و نوع عایق با این داده‌ها تطبیق پیدا می‌کند. نام سازنده و قیمت پایین جای محاسبه را نمی‌گیرند. کابل باید علامت‌گذاری خوانا، شناسنامه فنی و تطابق با استاندارد اعلام‌شده پروژه داشته باشد. یراق‌آلات نیز باید برای همان قطر و نیروی کششی انتخاب شوند. استفاده از کلمپ نامتناسب ممکن است عایق را ببرد یا کابل را در باد رها کند. اگر مسیر متعلق به شبکه عمومی است، انتخاب و اجرا باید با مجوز و تایید شرکت توزیع انجام شود. برای انشعاب خصوصی نیز طراحی و نصب توسط برق‌کار مجاز ضروری است.

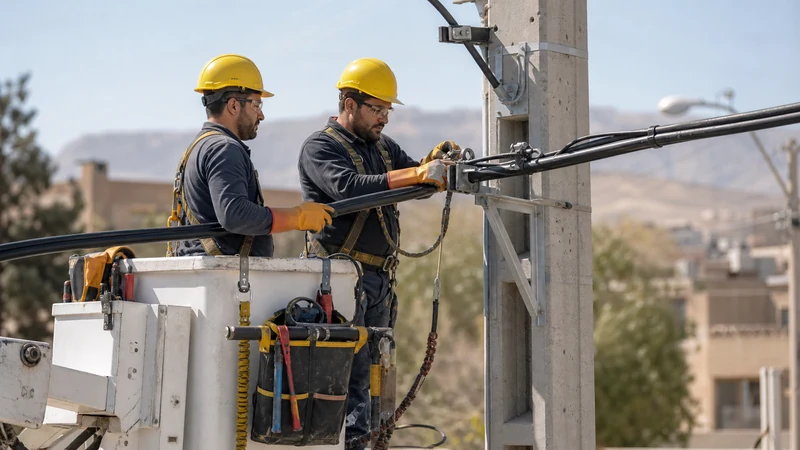

نصب و نگهداری ایمن

نصب کابل خودنگهدار کار خانگی نیست. پیش از کابل‌کشی باید شبکه بی‌برق، ایمن و طبق دستورالعمل بهره‌بردار تحویل گروه اجرایی شود. کابل نباید روی زمین کشیده شود یا از لبه تیز عبور کند، چون خراش کوچک عایق می‌تواند در رطوبت به عیب جدی تبدیل شود. کشش کابل باید با ابزار مناسب و از عضو نگهدارنده انجام شود. شعاع خمش، فاصله دهانه و نیروی کششی نباید از مقدار اعلام‌شده سازنده بیشتر باشد. پس از نصب نیز محل اتصالات، کلمپ‌ها، افتادگی مسیر و نشانه‌های گرم‌شدن دوره‌ای بررسی می‌شوند. بریدگی عایق، تغییر شکل اتصال یا شل‌شدن کلمپ نیاز به رسیدگی فوری دارد. هیچ‌کس نباید برای تشخیص فاز و نول به سوراخ‌کردن عایق یا آزمون مستقیم کابل برق‌دار اقدام کند. تست و تعمیر فقط با تجهیزات ایمنی و روش مصوب انجام می‌شود.

چه زمانی موضوع شما اصلا کابل خودنگهدار نیست؟

اگر هدف شما رفع برفک، قطع‌ووصلی شبکه تلویزیونی یا افت قدرت سیگنال است، کابل خودنگهدار نقشی در آن ندارد. در این وضعیت باید کابل کواکسیال، فیش‌ها، تقسیم‌کننده و آنتن بررسی شوند. گاهی عبور کابل آنتن کنار سیم برق یا خرابی شیلد باعث ورود نویز می‌شود؛ جداکردن مسیرها و استفاده از کابل سالم می‌تواند مشکل را کاهش دهد. راهنمای تنظیم سیگنال تلویزیون برای این سناریو مناسب‌تر است. در مقابل، اگر موضوع توسعه انشعاب برق هوایی، روشنایی معابر یا جایگزینی سیم‌های لخت شبکه است، باید کابل خودنگهدار و یراق‌آلات آن بررسی شوند. مشخص‌کردن نوع مسئله پیش از خرید مانع می‌شود صرف شباهت واژه «کابل» دو محصول کاملا متفاوت را با یکدیگر مقایسه کنید.

جمع‌بندی

کابل خودنگهدار یک راهکار مهندسی برای شبکه برق هوایی است، نه کابلی که بدون تیر و یراق‌آلات در هوا رها شود. هادی‌های عایق‌شده، آرایش باندل و رشته نول نگهدارنده، مسیر را از سیم‌های لخت جمع‌وجورتر و در بسیاری از شرایط ایمن‌تر می‌کنند. بااین‌حال، نوع پنج یا شش رشته، سطح مقطع، جنس مسنجر و عایق باید از روی شناسنامه فنی و طراحی شبکه انتخاب شوند. وجود هسته فولادی نیز ویژگی ثابت همه مدل‌ها نیست. اگر قصد اجرا دارید، ابتدا بار الکتریکی و شرایط مکانیکی مسیر را به برق‌کار مجاز یا طراح شبکه اعلام کنید. برای مشکلات تلویزیون و آنتن نیز سراغ کابل کواکسیال بروید، چون کابل خودنگهدار برای انتقال انرژی برق ساخته شده و جایگزین کابل سیگنال نیست.

سوالات متداول

آیا همه کابل‌های خودنگهدار هسته فولادی دارند؟

خیر. در بسیاری از کابل‌های فشار ضعیف، نول نگهدارنده از آلومینیوم آلیاژی ساخته می‌شود و ساختار دقیق باید از کاتالوگ سازنده خوانده شود.

کابل خودنگهدار پنج رشته چه اجزایی دارد؟

در آرایش رایج فشار ضعیف، سه فاز، یک رشته روشنایی و یک نول نگهدارنده دارد. مشخصات نهایی هر محصول باید با استاندارد پروژه تطبیق داده شود.

آیا می‌توان کابل خودنگهدار را بدون تیر برق نصب کرد؟

خیر. این کابل میان نقاط نگهدارنده نصب می‌شود و به کلمپ، یراق‌آلات و محاسبه کشش نیاز دارد؛ منظور از خودنگهدار نبود سیم‌بکسل جداگانه در آرایش رایج است.

آیا کابل خودنگهدار برای آنتن تلویزیون مناسب است؟

خیر. کابل آنتن باید ساختار کواکسیال و امپدانس مناسب انتقال سیگنال داشته باشد، اما کابل خودنگهدار برای شبکه برق هوایی طراحی شده است.
