توضیحات

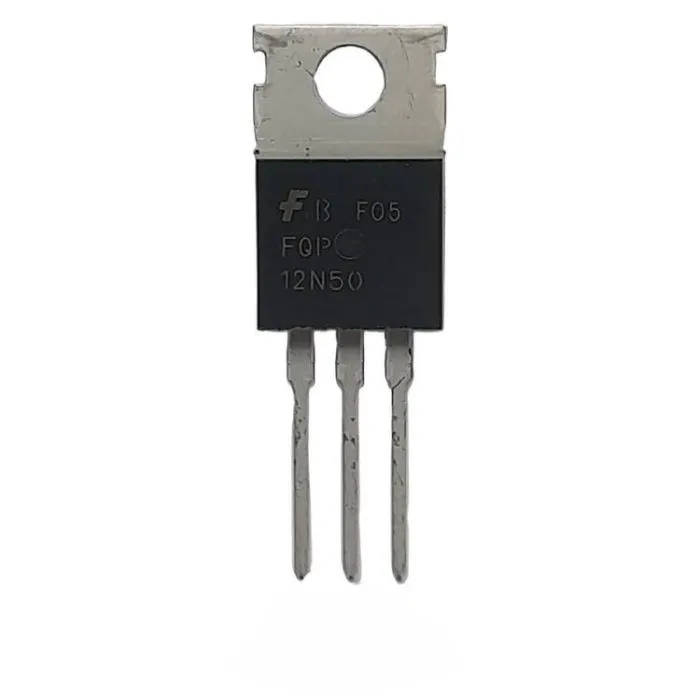

ترانزیستور 12N50 TO‑220 (معمولاً توسط Unisonic Technologies یا سایر شرکت‌ها مثل Inchange تولید می‌شود) یک MOSFET قدرت N‑Channel است که ویژگی‌های زیر را دارد و در مدارهای منبع تغذیه سوئیچینگ و کاربردهای DC-DC یا PFC استفاده می‌شود:
✅ مشخصات اصلی محور
بر اساس دیتاشیت رسمی شرکت Unisonic Technologies:
| ویژگی | مقدار |
|---|---|
| نوع | N‑Channel Power MOSFET |
| ولتاژ Drain‑Source (V<sub>DSS</sub>) | 500 V |
| جریان Drain پیوسته (I<sub>D</sub>) @25 °C | 12 A |
| مقاومت روشن (R<sub>DS(on)</sub>) @ V<sub>GS</sub>=10V | حدود 0.42 تا 0.54 Ω (حد اکثر ≈ 0.54Ω) |
| توان تلفاتی (P<sub>D</sub>) | حدود 195 W (بسته به تهویه و Layout برد) |
| ولتاژ Gate‑Source مجاز (V<sub>GSS</sub>) | ±30 V |
| دمای کاری | تا ۱۵۰ °C |
| بار Gate (Q<sub>g</sub>) | ≈ 30 nC @V<sub>GS</sub>=10V |
| ظرفیت خروجی (C<sub>oss</sub>) | ≈ 198 pF |
⚡ ویژگی‌های عملکرد سریع (Switching)
-
Rise Time (t<sub>r</sub>) ≈ 54 ns
-
تاخیر روشن شدن (t<sub>d(on)</sub>) و افت ولتاژ متناسب با مقاومت داخلی (روش تولید planar stripe یا DMOS) عملکرد مناسب در فرکانس‌های بالا دارد
-
100٪ Avalanche-tested برای حفاظت در شرایط راه‌اندازی ناگهانی
🛠️ ویژگی‌های طراحی و کاربرد
-
پکیج TO‑220 استاندارد، سه پایه (Gate / Drain / Source)، قابل نصب روی هیت‌سینک برای دفع حرارت بهتر
-
مناسب برای کاربردهایی مانند:
-
منابع تغذیه سوئیچینگ (SMPS) و اصلاح ضریب توان (PFC)
-
درایو موتور DC یا LED صنعتی
-
توليد اينورتر، DC-DC converter
-
مدارات فرکانس ≥ 100 kHz در سوییچینگ
-
🎯 جمع‌بندی نهایی
ترانزیستور 12N50 TO-220 یک MOSFET توان بالا با ولتاژ 500 ولت، جریان 12 آمپر و مقاومت خروجی پایین (~0.5Ω) است. ویژگی‌هایی مثل بار Gate مناسب، سرعت سوئیچینگ خوب و قابلیت تست avalanche، آن را به گزینه‌ای قابل اعتماد برای پروژه‌هایی با ولتاژ DC بالاتر از حد معمول تبدیل می‌کند.
✅ پیشنهاد برای استفاده جمع‌بندی
-
برای هدایت مناسب، گیت را با ±10 ولت در نظر بگیر و بین Gate و Source یک مقاومت 10kΩ برای جلوگیری از نشت نصب کن.
-
طراحی خنک‌کاری مناسب PCB و هیت‌سینک الزامی است تا گرما پخش شود.
-
در مدارهای PWM، ضریب زمان روشن/خاموش را به‌درستی تنظیم کن تا از افزون ولتاژ روی MOSFET جلوگیری شود.
پیکاوکالا خرید شما را به بهترین قیمت تضمین مینماید
