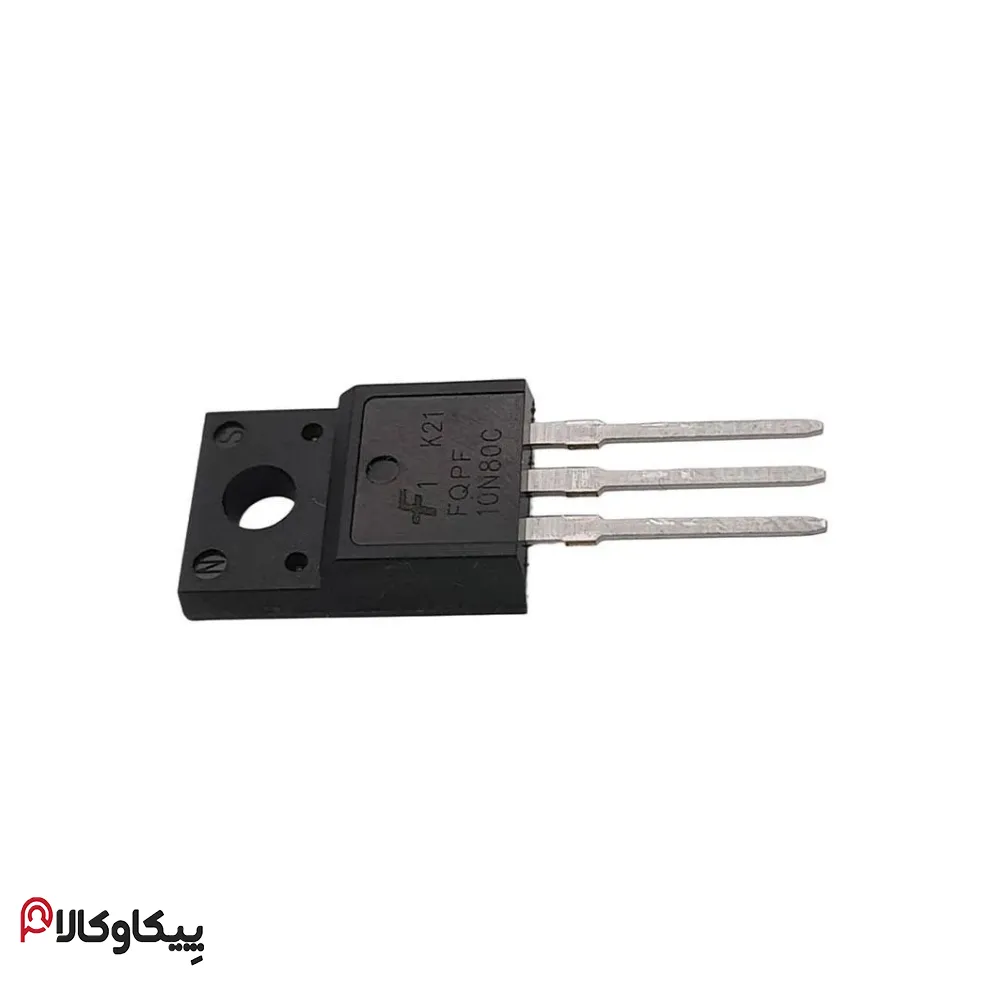

ترانزیستور 10N80 TO-220F یک ترانزیستور MOSFET قدرت از نوع N-Channel است که برای کاربردهای سوییچینگ ولتاژ بالا، مانند منابع تغذیه سوئیچینگ (SMPS)، بالاست الکترونیکی، درایور موتور و اینورترها طراحی شده است.
✅ مشخصات کلیدی Transistor 10N80
| ویژگی | مقدار |
|---|---|
| نوع ترانزیستور | MOSFET کانال N (N-Channel Enhancement Mode) |
| پکیج | TO-220F (با عایق کامل – Full Isolated) |
| حداکثر ولتاژ Drain-Source (Vds) | 800 ولت |
| حداکثر جریان Drain (Id) | 10 آمپر (در دمای 25 درجه) |
| مقاومت Drain-Source روشن (Rds(on)) | حدود 1.2Ω ~ 1.5Ω |
| توان تلفاتی (Ptot) | حدود 40 ~ 60 وات (بسته به خنک‌سازی) |
| ولتاژ آستانه (Vgs(th)) | حدود 2 تا 4 ولت |
| حداکثر ولتاژ Gate-Source (Vgs max) | ±20V |
| بازیابی سریع | دارای دیود داخلی با زمان بازیابی سریع برای کارایی بالاتر در سوئیچینگ |
🧩 پکیج TO-220F
-
نوع “F” به معنی Full Isolated است، یعنی بدنه فلزی پکیج با پایه Drain الکتریکی متصل نیست → نیازی به میکاشیت یا عایق جداگانه هنگام نصب روی هیت‌سینک ندارد.
-
در نتیجه برای کاربردهای ایزوله یا تک‌هیت‌سینک چندترانزیستوری بسیار مناسب است.
ترتیب پایه‌ها در TO-220F:
-
Gate
-
Drain
-
Source
🎯 کاربردها
-
منابع تغذیه سوئیچینگ (SMPS)
-
مدارهای درایور موتور
-
اینورترها و منابع AC به DC
-
بالاست‌های الکترونیکی لامپ
-
مدارهای PWM
-
منابع تغذیه تلویزیون، مانیتور و کامپیوتر
✅ مزایا
-
تحمل ولتاژ بالا (تا 800V) → مناسب برای ورودی برق شهری
-
جریان‌دهی مناسب (10A) در بارهای متوسط
-
پکیج ایزوله → ایمنی بالاتر و مونتاژ راحت‌تر
-
سوئیچینگ سریع با اتلاف کم
-
دیود داخلی با بازیابی سریع
🔄 جایگزین‌های مشابه
| مدل جایگزین | توضیح |
|---|---|
| IRF840 | ولتاژ 800V، جریان پایین‌تر، Rds(on) بالاتر |
| STP10NK80Z | عملکرد مشابه با بهبود در Rds(on) |
| TK10A80E | مشابه ولی در پکیج‌های متفاوت |
| 10N60 / 11N80 | مدل‌های نزدیک به‌لحاظ ولتاژ یا جریان |
📝 نکته طراحی
-
برای عملکرد بهتر، Gate را با مقاومت 10Ω ~ 100Ω به درایور متصل کنید.
-
از دیود هرزگرد (Flyback) برای حفاظت در بارهای سلفی (مثل موتور و ترانس) استفاده کنید.
-
در صورتی که چند MOSFET روی یک هیت‌سینک نصب می‌شوند، TO-220F به‌خاطر ایزولاسیون بدنه مناسب‌تر است.
