توضیحات

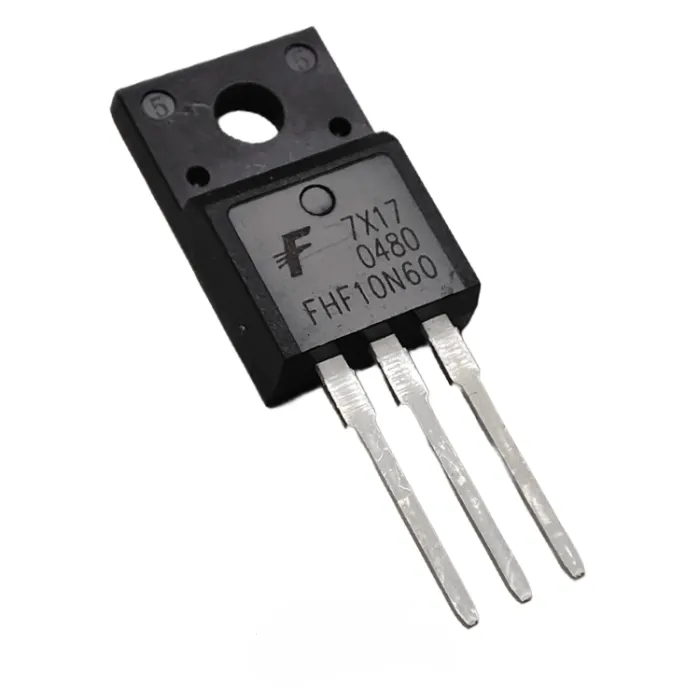

ترانزیستور 10N60 با بسته‌بندی TO-220 یک MOSFET قدرت از نوع N-Channel است که برای ولتاژ بالا و جریان متوسط طراحی شده و در مدارهای سوئیچینگ، منابع تغذیه سوئیچینگ (SMPS)، اینورترها، درایورهای صنعتی و منابع تغذیه LED بسیار پرکاربرد است.
🧩 مشخصات فنی Transistor 10N60 (TO-220)
| ویژگی | مقدار |
|---|---|
| نوع | MOSFET قدرت N-Channel |
| مدل کامل رایج | IRF10N60، TK10N60، STP10NK60Z و مشابه |
| بسته‌بندی | TO-220 (قابل نصب روی هیت‌سینک) |
| حداکثر ولتاژ درین-سورس (Vds) | 600 ولت |
| حداکثر جریان درین (Id) | 10 آمپر |
| حداکثر توان تلفاتی (Pd) | حدود 125 وات (با هیت‌سینک مناسب) |
| Rds(on) | حدود 0.5 تا 1 اهم (بسته به برند) |
| ولتاژ گیت-سورس مجاز (Vgs) | ±20 ولت |
| نوع کنترل | ولتاژی (Gate-controlled) |
📐 ترتیب پایه‌ها در بسته TO-220 (از جلو با نوشته به سمت شما):
🎯 کاربردها
-
منابع تغذیه سوئیچینگ (SMPS)
-
درایورهای موتور AC یا DC
-
اینورترهای خورشیدی یا صنعتی
-
منابع تغذیه LED ولتاژ بالا
-
درایورهای ولتاژ بالا در ماشین‌آلات صنعتی
-
UPS و منابع تغذیه متغیر
✅ مزایا
-
تحمل ولتاژ بسیار بالا (600V)
-
جریان نسبتاً بالا (10A)
-
پاسخ‌دهی سریع در مدارهای سوئیچینگ
-
طراحی مستحکم و قابل اعتماد در کاربردهای صنعتی
-
بسته‌بندی TO-220 قابل نصب روی هیت‌سینک برای دفع حرارت بهتر
⚠️ نکات طراحی مهم
-
برای روشن شدن کامل MOSFET، ولتاژ گیت حداقل 10V نیاز است. (در حالت ایده‌آل 10-15V)
-
استفاده از مدار Gate Driver برای سوئیچینگ سریع توصیه می‌شود.
-
گیت حساس به ESD است → از محافظ ESD و مقاومت pull-down (مثلاً 10kΩ به GND) استفاده شود.
-
هیت‌سینک مناسب در جریان بالا الزامی است چون توان تلفاتی قابل‌توجه است.
-
با اینکه 10N60 برای 600 ولت طراحی شده، بهتر است در ولتاژهای پایین‌تر (مثلاً 300–500V) با حاشیه اطمینان استفاده شود.
✍️ جمع‌بندی
| ویژگی | مقدار |
|---|---|
| نوع | N-Channel Power MOSFET |
| مدل | 10N60 (IRF10N60 یا معادل‌ها) |
| Vds | 600V |
| Id | 10A |
| Pd | حدود 125W |
| بسته‌بندی | TO-220 |
| کاربرد | SMPS، اینورتر، درایور موتور، تغذیه LED |
