توضیحات

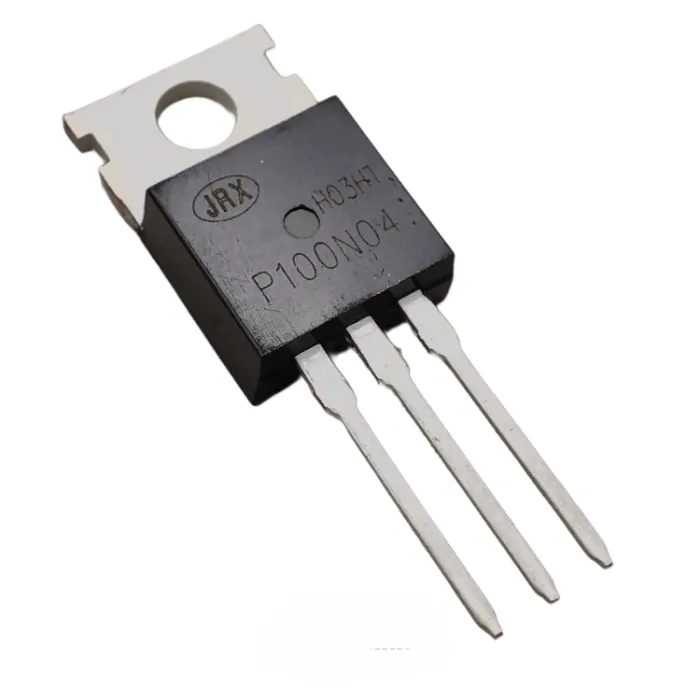

ترانزیستور 100N04C در بسته‌بندی TO-220 یک MOSFET قدرت از نوع N-Channel است که برای ولتاژ پایین (تا 40 ولت) و جریان بسیار بالا (تا 100 آمپر) طراحی شده. این MOSFET گزینه‌ای عالی برای کاربردهایی است که نیاز به سوئیچ سریع و عبور جریان بالا در ولتاژ کم دارند؛ مانند درایور موتورهای DC سنگین، باتری‌شارژرهای صنعتی، سیستم‌های UPS و پاورهای قدرت بالا.
✅ مشخصات فنی Transistor 100N04C TO-220
| ویژگی | مقدار |
|---|---|
| نوع قطعه | N-Channel Power MOSFET |
| مدل رایج | 100N04C یا IRFB100N04C، HY100N04، ST100N04 و مشابه |
| بسته‌بندی | TO-220 (قابل نصب روی هیت‌سینک) |
| حداکثر ولتاژ درین-سورس (Vds) | 40 ولت |
| حداکثر جریان درین (Id) | 100 آمپر (در دمای 25 درجه و با هیت‌سینک مناسب) |
| مقاومت روشن بودن (Rds(on)) | بسیار پایین: حدود 4 تا 6 میلی‌اهم (mΩ) |
| توان تلفاتی (Pd) | 150 تا 250 وات (با هیت‌سینک مناسب) |
| ولتاژ گیت-سورس (Vgs max) | ±20 ولت |
| شارژ گیت (Qg) | حدود 130 نانوکولن (نسبتاً بالا به دلیل قدرت زیاد) |
📐 ترتیب پایه‌ها در بسته TO-220:
🔋 ویژگی‌های برجسته
✅ Rds(on) بسیار پایین → تلفات کم، گرم شدن کمتر
✅ جریان بالا تا 100 آمپر
✅ مناسب برای ولتاژ پایین (12V تا 36V)
✅ پاسخ‌دهی سریع در سوئیچینگ
⚙️ کاربردهای معمول
-
درایور موتورهای DC قدرت بالا
-
سیستم‌های کنترل سرعت PWM
-
منبع تغذیه باتری‌های سرب-اسید یا لیتیوم
-
اینورترها و منابع تغذیه DC-DC قدرتی
-
رله‌های حالت جامد (SSR)
-
سیستم‌های UPS صنعتی
-
مدارهای پرجریان با ولتاژ پایین (مثلاً 24V، 12V)
⚠️ نکات طراحی
-
برای روشن شدن کامل این ترانزیستور، باید ولتاژ گیت حدود 10 تا 15 ولت باشد.
-
استفاده از درایور گیت قوی توصیه می‌شود چون شارژ گیت نسبتاً زیاد است.
-
مسیرهای Drain و Source در PCB باید ضخیم و پهن باشند (جریان بالا عبور می‌کند).
-
هیت‌سینک مناسب حتماً نصب شود، به‌ویژه در بار کامل.
-
مقاومت Pull-down روی گیت (10kΩ به GND) برای جلوگیری از روشن شدن ناخواسته لازم است.
✍️ جمع‌بندی نهایی
| ویژگی | مقدار |
|---|---|
| نوع | MOSFET قدرت N-Channel |
| مدل | 100N04C |
| ولتاژ کاری | 40V |
| جریان خروجی | 100A |
| Rds(on) | بسیار پایین (~5mΩ) |
| بسته‌بندی | TO-220 |
| کاربرد | موتور DC، UPS، شارژر صنعتی، رله الکترونیکی، پاور قدرتی 12V/24V |
