توضیحات

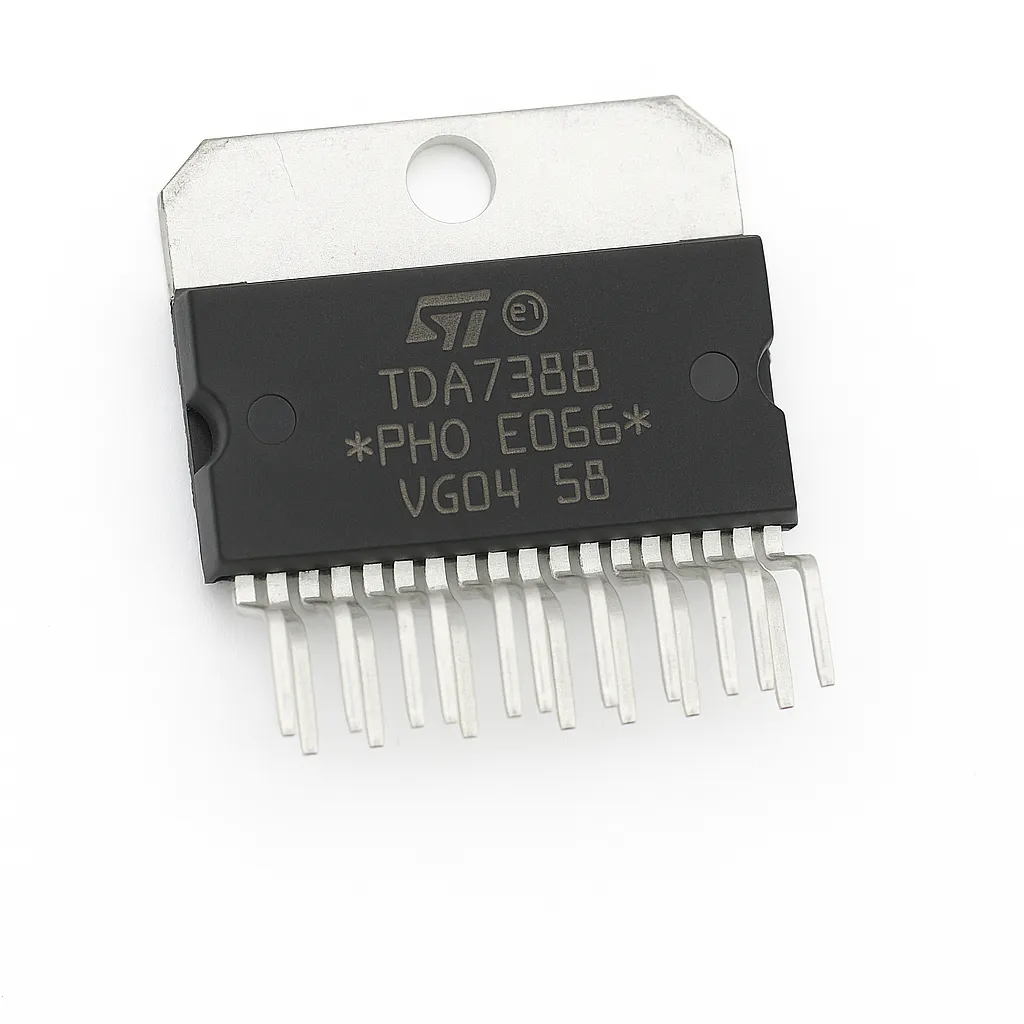

ایسی TDA7388 DIP یکی از پرقدرتترین و محبوبترین آیسیهای تقویتکننده صوتی (Audio Amplifier IC) در سیستمهای صوتی خودرو و پروژههای الکترونیکی است. این آیسی توسط شرکت STMicroelectronics طراحی شده و بهدلیل توان خروجی بالا، کیفیت صدای بسیار شفاف و پایداری فوقالعاده، در بسیاری از آمپلیفایرهای فابریک خودروهای امروزی بهکار میرود.
⚙️ مشخصات فنی (Technical Specifications)
مدل: TDA7388
تعداد پایه: 25 پایه (پکیج Multiwatt25 یا DIP25)
ولتاژ کاری: 6 تا 18 ولت DC
توان خروجی: تا 45 وات برای هر کانال (در ولتاژ 14.4 ولت)
تعداد کانالها: ۴ کانال (4×45W)
نوع تقویتکننده: کلاس AB
دامنه فرکانس: 20Hz تا 20kHz
میزان اعوجاج (THD): کمتر از 0.1%
پکیج: Multiwatt25 (DIP)
برند: STMicroelectronics
ویژگیهای حفاظتی:
محافظت در برابر دمای بالا (Thermal Shutdown)
محافظت در برابر اتصال کوتاه خروجی
محدودکننده جریان هوشمند (Smart Current Limiter)
حفاظت در برابر قطع و وصل ناگهانی تغذیه (Load Dump Protection)
🔊 کاربردها (Applications)
سیستم صوتی خودرو (Car Audio Amplifier)
اسپیکرهای اکتیو و سیستمهای صوتی خانگی
پروژههای DIY الکترونیکی با نیاز به توان صوتی بالا
جایگزین حرفهای برای TDA7377 یا TDA7560
💡 مزایا (Advantages)
توان بالا و صدای شفاف با بیس قوی
طراحی پایدار و مقاوم در شرایط دمایی سخت
سازگار با ولتاژ استاندارد ۱۲ ولت خودرو
مصرف انرژی پایین نسبت به توان خروجی
مناسب برای مدارهای تقویت صدای حرفهای
🧩 نکات طراحی و راهاندازی
برای عملکرد بهینه IC TDA7388:
از هیتسینک (خنککننده آلومینیومی) با سطح تماس مناسب استفاده کنید تا از افزایش دما جلوگیری شود.
از خازنهای ورودی و خروجی با ظرفیت بالا (مثلاً 4700µF یا بیشتر در تغذیه) استفاده کنید.
برای کاهش نویز، خطوط زمین (GND) را جدا از مسیر سیگنال طراحی کنید.
حتماً پایههای ورودی را با مقاومت بایاس مناسب (مثلاً 47kΩ) به زمین متصل کنید تا نویز زمینه حذف شود.
