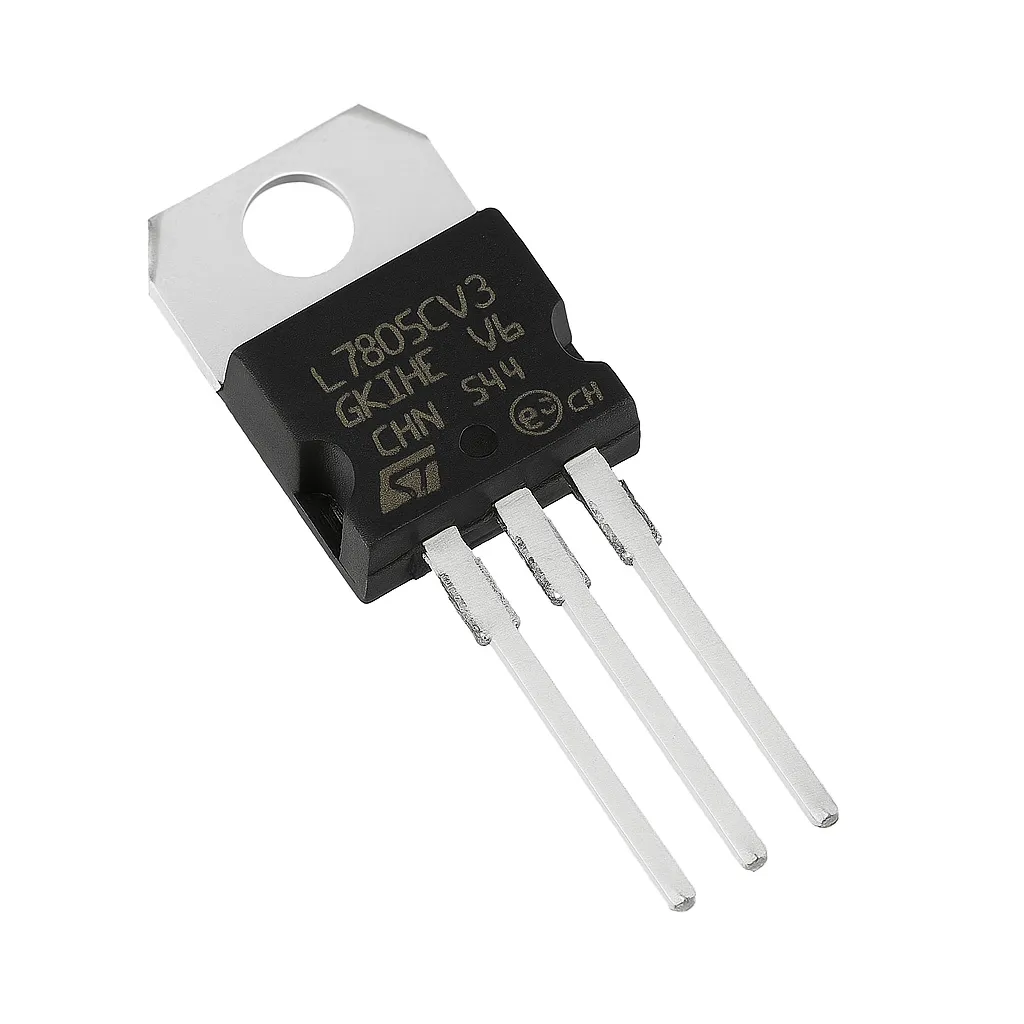

آی‌سی L7805CV – رگولاتور ولتاژ +5 ولت مدل TO-220
آی‌سی L7805CV یکی از پرکاربردترین رگولاتورهای ولتاژ در مدارهای الکترونیکی است که ولتاژ خروجی ثابت ۵ ولت (DC) را تأمین می‌کند. این رگولاتور از نوع خطی (Linear Regulator) و دارای سه پایه اصلی ورودی (Input)، زمین (Ground) و خروجی (Output) است. با استفاده از آن می‌توانید از منابع تغذیه 7 تا 35 ولت، خروجی 5 ولت دقیق و پایدار برای تغذیه مدارها، میکروکنترلرها و سنسورها دریافت کنید.
ویژگی‌ها و مشخصات فنی
-
مدل: L7805CV
-
نوع بسته‌بندی: TO-220 (پایه‌دار برای نصب روی برد یا هیت‌سینک)
-
ولتاژ ورودی: 7 تا 35 ولت DC
-
ولتاژ خروجی: 5 ولت ثابت
-
جریان خروجی: تا 1.5 آمپر (با خنک‌کننده مناسب تا 2 آمپر)
-
نوع تنظیم: رگولاتور ولتاژ خطی (Fixed Linear Regulator)
-
دارای حفاظت در برابر دمای زیاد و اتصال کوتاه
-
قابل استفاده با هیت‌سینک برای کاهش حرارت و افزایش توان خروجی
-
پایداری بالا و ریپل بسیار کم
کاربردها
-
تأمین تغذیه 5 ولت برای میکروکنترلرهایی مانند Arduino، AVR، ESP8266 و PIC
-
استفاده در بردهای آزمایشگاهی و منابع تغذیه
-
پروژه‌های رباتیک و مدارهای کنترلی
-
تغذیه ماژول‌ها، سنسورها و ماژول بلوتوث یا وای‌فای
-
مناسب برای طراحی منابع تغذیه خطی و مبدل‌های DC به DC ساده
مزایا
-
خروجی دقیق و پایدار 5 ولت حتی با نوسان ورودی
-
راه‌اندازی سریع و بدون نیاز به تنظیم پیچیده
-
قیمت بسیار اقتصادی و در دسترس بودن در بازار
-
سازگاری بالا با انواع مدارهای الکترونیکی
-
حفاظت در برابر افزایش دما و اتصال کوتاه
نحوه عملکرد
رگولاتور L7805CV ولتاژ بالاتر ورودی (مثلاً 12 ولت) را گرفته و آن را به 5 ولت ثابت تبدیل می‌کند. برای عملکرد بهتر، توصیه می‌شود از خازن‌های 0.33µF در ورودی و 0.1µF در خروجی استفاده شود تا نویز و ریپل کاهش پیدا کند.
جمع‌بندی
اگر در پروژه خود نیاز به ولتاژ ۵ ولت ثابت و مطمئن دارید، آی‌سی L7805CV بهترین انتخاب است. این قطعه ساده، ارزان و فوق‌العاده کاربردی در تمامی پروژه‌های الکترونیکی از تغذیه میکروکنترلر تا ساخت منبع تغذیه مورد استفاده قرار می‌گیرد.
