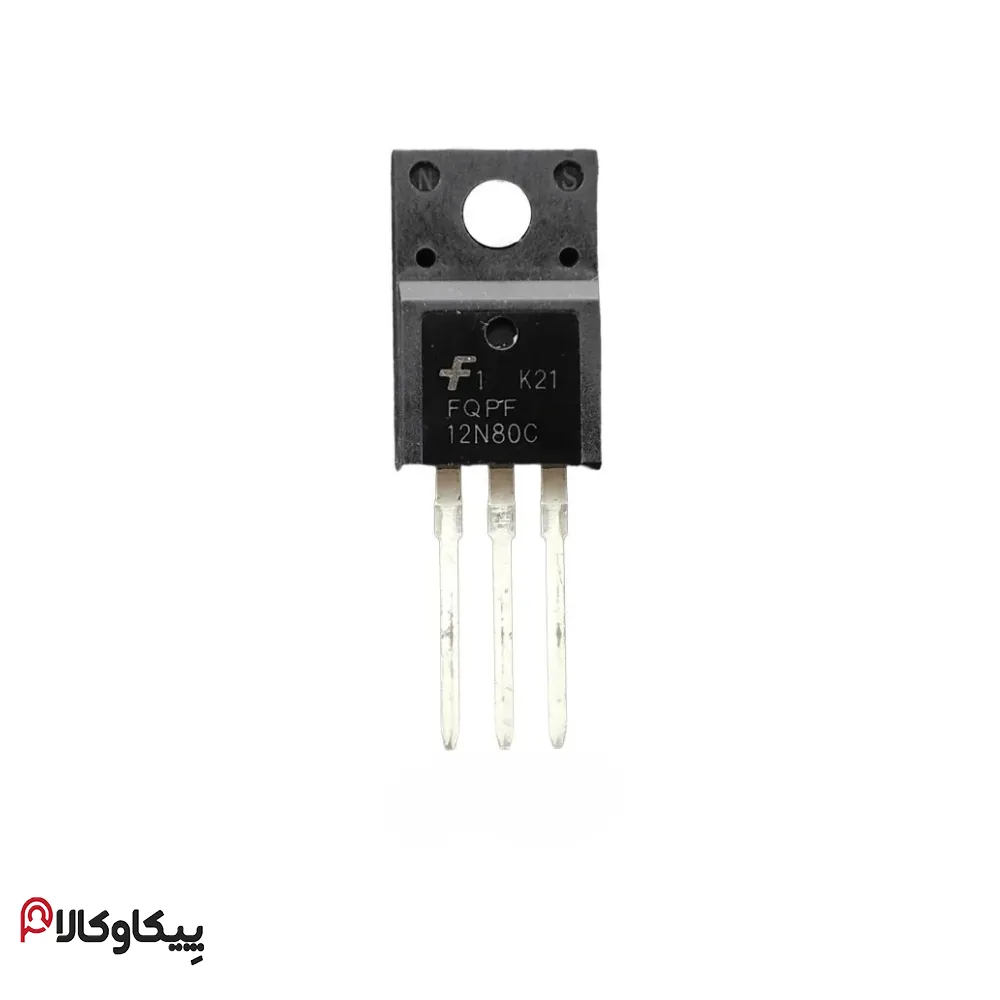

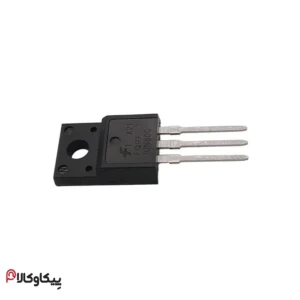

ترانزیستور ۱۲N80 TO-220F CH یک ترانزیستور MOSFET قدرت از نوع N-Channel Enhancement Mode است که برای کاربردهای ولتاژ بالا و سوئیچینگ سریع طراحی شده. این قطعه در پکیج ایزوله‌ی TO-220F عرضه می‌شود و به دلیل تحمل ولتاژ زیاد، برای منابع تغذیه سوئیچینگ، اینورترها و تجهیزات الکترونیکی صنعتی گزینه‌ای بسیار پرکاربرد محسوب می‌شود.
✅ مشخصات کلیدی Transistor 12N80
| ویژگی | مقدار |
|---|---|
| نوع ترانزیستور | MOSFET کانال N (N-Channel Enhancement Mode) |
| پکیج | TO-220F (با عایق کامل – Full Isolated) |
| حداکثر ولتاژ Drain-Source (Vds) | ۸۰۰ ولت |
| حداکثر جریان Drain (Id) | ۱۲ آمپر (در دمای ۲۵°C) |
| مقاومت Drain-Source روشن (Rds(on)) | حدود ۰٫۸Ω ~ ۱٫۲Ω |
| توان تلفاتی (Ptot) | حدود ۱۲۰ وات (با هیت‌سینک مناسب) |
| ولتاژ آستانه (Vgs(th)) | حدود ۲ تا ۴ ولت |
| حداکثر ولتاژ Gate-Source (Vgs max) | ±۲۰V |
| دیود داخلی | دیود هرزگرد سریع برای کاهش تلفات در سوئیچینگ |
🧩 پکیج TO-220F
پکیج TO-220F نوع ایزوله است، یعنی بدنه فلزی پکیج با پایه Drain اتصال الکتریکی ندارد. این موضوع باعث می‌شود هنگام نصب روی هیت‌سینک نیازی به میکا یا عایق جداگانه نباشد و بتوان چند MOSFET را به راحتی روی یک هیت‌سینک مشترک قرار داد.
ترتیب پایه‌ها در TO-220F:
________
| |
G O D
|________|
S
G: Gate
D: Drain
S: Source
🎯 کاربردها
منابع تغذیه سوئیچینگ (SMPS)
اینورترها و مبدل‌های DC-DC و AC-DC
درایور موتورهای AC و DC
بالاست‌های الکترونیکی و روشنایی LED ولتاژ بالا
منابع تغذیه صنعتی و لوازم خانگی (تلویزیون، مانیتور، کامپیوتر)
✅ مزایا
تحمل ولتاژ بالا (تا ۸۰۰V) → مناسب برای برق شهری و ولتاژهای خطرناک
جریان‌دهی ۱۲A → مناسب بارهای متوسط و نیمه‌سنگین
پکیج ایزوله → ایمنی بیشتر و سهولت مونتاژ روی هیت‌سینک
Rds(on) پایین → کاهش تلفات انرژی و افزایش راندمان
دیود داخلی سریع → عملکرد بهتر در مدارهای سوئیچینگ
🔄 جایگزین‌های مشابه
مدل جایگزین توضیح
IRF840 ولتاژ ۸۰۰V، جریان کمتر و Rds(on) بالاتر
STP12NK80Z مشابه با بهبود در Rds(on)
۱۰N80 جریان پایین‌تر ولی عملکرد نزدیک
۱۳N80 مشابه با جریان کمی بالاتر
📝 نکته طراحی
برای تحریک Gate از مقاومت سری ۱۰Ω تا ۴۷Ω استفاده کنید.
در بارهای سلفی (مانند موتور یا ترانس) از دیود هرزگرد (Flyback) برای حفاظت استفاده شود.
استفاده از هیت‌سینک مناسب الزامی است تا توان تلفاتی بالا باعث داغی بیش از حد نشود.
