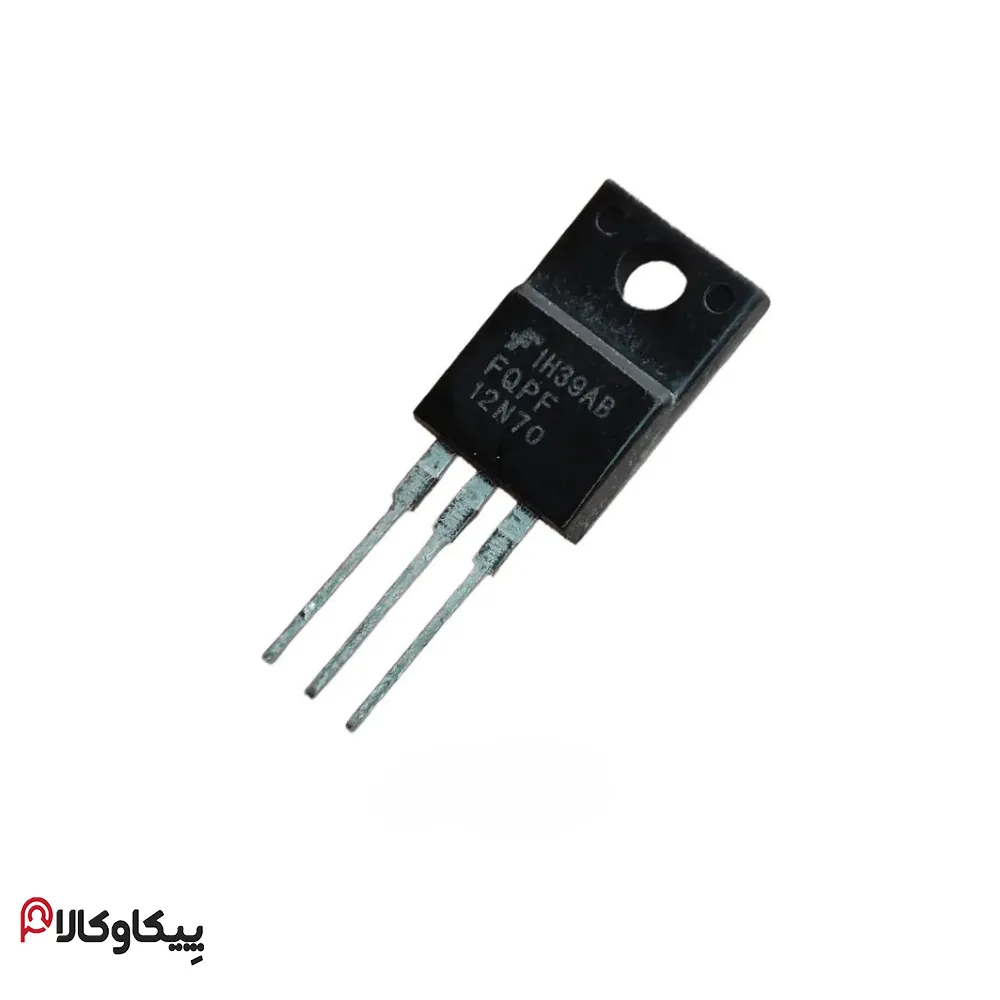

ترانزیستور ۱۲N70 TO-220F یک ترانزیستور MOSFET قدرت از نوع N-Channel Enhancement Mode است که برای کاربردهای ولتاژ بالا و جریان متوسط طراحی شده. این قطعه در پکیج TO-220F ایزوله عرضه می‌شود و برای منابع تغذیه سوئیچینگ، اینورترها و درایور موتور انتخابی پرکاربرد است.
✅ مشخصات کلیدی Transistor 12N70
| ویژگی | مقدار |
|---|---|
| نوع ترانزیستور | MOSFET کانال N (N-Channel Enhancement Mode) |
| پکیج | TO-220F (با عایق کامل – Full Isolated) |
| حداکثر ولتاژ Drain-Source (Vds) | ۷۰۰ ولت |
| حداکثر جریان Drain (Id) | ۱۲ آمپر (در دمای ۲۵ درجه) |
| مقاومت Drain-Source روشن (Rds(on)) | حدود ۰٫۶Ω ~ ۰٫۸Ω |
| توان تلفاتی (Ptot) | حدود ۱۲۰ وات (با هیت‌سینک مناسب) |
| ولتاژ آستانه (Vgs(th)) | حدود ۲ تا ۴ ولت |
| حداکثر ولتاژ Gate-Source (Vgs max) | ±۲۰V |
| دیود داخلی | دیود هرزگرد سریع برای افزایش راندمان در سوئیچینگ |
🧩 پکیج TO-220F
نوع F به معنی Full Isolated است. در این حالت، بدنه فلزی پکیج از پایه Drain جداست، بنابراین هنگام نصب روی هیت‌سینک نیازی به استفاده از میکا یا عایق جداگانه نیست. این ویژگی باعث می‌شود بتوان چندین MOSFET را روی یک هیت‌سینک مشترک نصب کرد.
ترتیب پایه‌ها در TO-220F:
________
| |
G O D
|________|
S
-
G: Gate
-
D: Drain
-
S: Source
🎯 کاربردها
-
منابع تغذیه سوئیچینگ (SMPS)
-
اینورترها و مبدل‌های DC-DC و AC-DC
-
درایور موتور و بارهای سلفی
-
مدارهای روشنایی LED ولتاژ بالا
-
منابع تغذیه لوازم خانگی، مانیتور و تلویزیون
✅ مزایا
-
تحمل ولتاژ بالا تا ۷۰۰V → مناسب برای کار با برق شهری
-
جریان‌دهی ۱۲A → برای بارهای متوسط و نیمه‌سنگین
-
پکیج ایزوله → ایمنی بالا و مونتاژ راحت‌تر
-
سوئیچینگ سریع با اتلاف توان پایین
-
دیود داخلی سریع برای راندمان بهتر
🔄 جایگزین‌های مشابه
| مدل جایگزین | توضیح |
|---|---|
| ۱۱N60 | ولتاژ پایین‌تر (۶۰۰V)، جریان کمتر |
| ۱۳N70 | مشابه با جریان کمی بالاتر |
| ۲۰N60 | ولتاژ پایین‌تر ولی جریان بالاتر |
| STP12NK70Z | مشابه با بهبود در Rds(on) |
📝 نکته طراحی
-
برای کنترل Gate از مقاومت سری ۱۰Ω تا ۴۷Ω استفاده کنید تا پایداری بیشتر شود.
-
در بارهای سلفی مانند موتور یا ترانس، از دیود هرزگرد (Flyback Diode) برای حفاظت استفاده شود.
-
جهت افزایش طول عمر، خنک‌کننده مناسب (هیت‌سینک) حتماً در طراحی لحاظ گردد.
