توضیحات

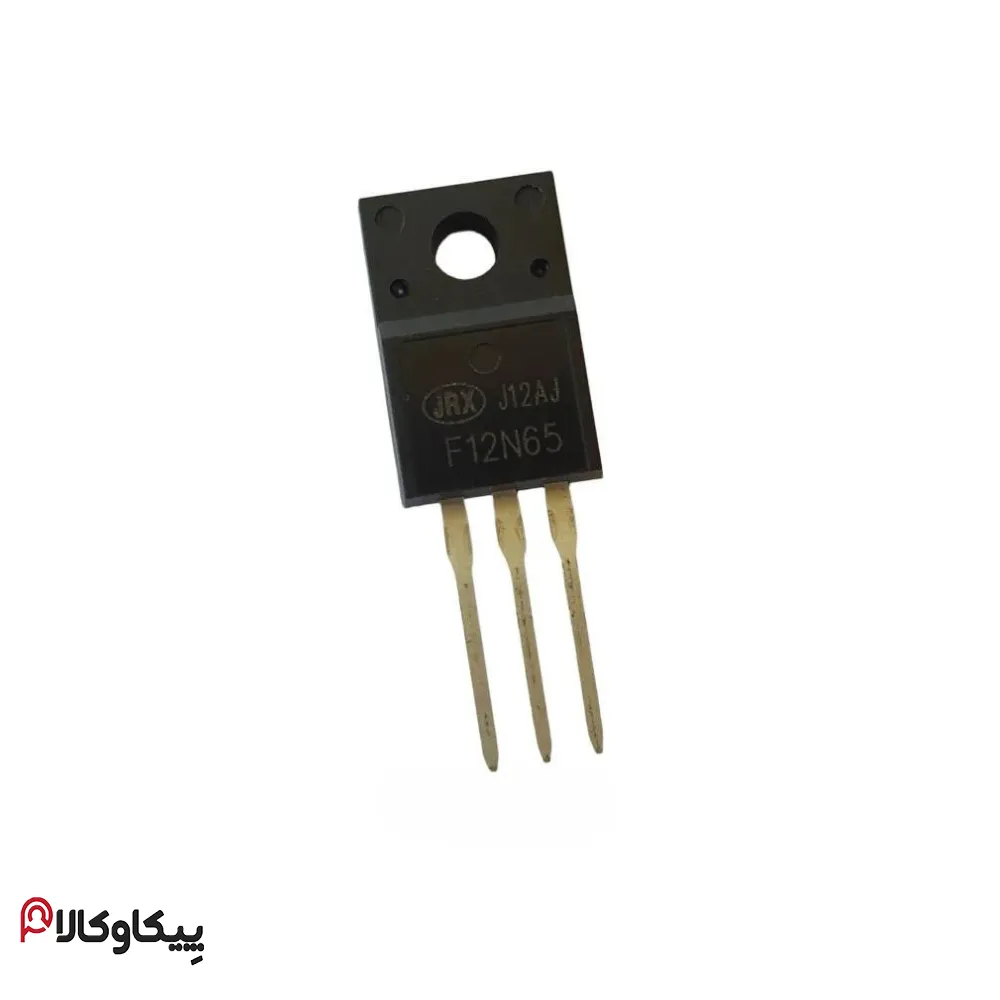

ترانزیستور ۱۲N65 TO-220F یک ترانزیستور MOSFET قدرت از نوع N-Channel Enhancement Mode است که برای کاربردهای سوئیچینگ ولتاژ بالا طراحی شده. این قطعه در پکیج TO-220F ایزوله ارائه می‌شود و برای استفاده در منابع تغذیه، درایور موتور و اینورترها بسیار مناسب است.
✅ مشخصات کلیدی Transistor 12N65
| ویژگی | مقدار |
|---|---|
| نوع ترانزیستور | MOSFET کانال N (N-Channel Enhancement Mode) |
| پکیج | TO-220F (با عایق کامل – Full Isolated) |
| حداکثر ولتاژ Drain-Source (Vds) | ۶۵۰ ولت |
| حداکثر جریان Drain (Id) | ۱۲ آمپر (در دمای ۲۵ درجه) |
| مقاومت Drain-Source روشن (Rds(on)) | حدود ۰٫۶Ω ~ ۰٫۸Ω |
| توان تلفاتی (Ptot) | حدود ۱۰۰ وات (با هیت‌سینک مناسب) |
| ولتاژ آستانه (Vgs(th)) | حدود ۲ تا ۴ ولت |
| حداکثر ولتاژ Gate-Source (Vgs max) | ±۲۰V |
| دیود داخلی | دیود هرزگرد سریع برای سوئیچینگ با راندمان بالا |
🧩 پکیج TO-220F
حرف F نشان‌دهنده‌ی Full Isolated بودن است، یعنی بدنه‌ی فلزی پکیج از پایه Drain جداست. این ویژگی باعث می‌شود بدون نیاز به میکا یا عایق مجزا بتوانید چند ترانزیستور را روی یک هیت‌سینک مشترک نصب کنید.
ترتیب پایه‌ها در پکیج TO-220F به صورت زیر است:
________
| |
G O D
|________|
S
-
G: Gate
-
D: Drain
-
S: Source
🎯 کاربردها
-
منابع تغذیه سوئیچینگ (SMPS)
-
اینورترها و مبدل‌های AC/DC و DC/DC
-
مدارهای درایور موتور
-
سیستم‌های روشنایی LED صنعتی
-
منابع تغذیه لوازم خانگی و تلویزیون
✅ مزایا
-
تحمل ولتاژ بالا (تا ۶۵۰ ولت) → مناسب برای برق شهری
-
جریان‌دهی ۱۲ آمپر → مناسب بارهای متوسط تا سنگین
-
پکیج ایزوله → نصب راحت‌تر و ایمنی بالاتر
-
اتلاف توان پایین به‌خاطر Rds(on) کم
-
سوئیچینگ سریع و راندمان بالا
🔄 جایگزین‌های مشابه
| مدل جایگزین | توضیح |
|---|---|
| ۱۱N60 | ولتاژ ۶۰۰V، جریان کمتر |
| ۱۳N65 | مشابه با جریان کمی بالاتر |
| ۲۰N60 | ولتاژ پایین‌تر (۶۰۰V) ولی جریان بالاتر |
| STP12NK65Z | مدل مشابه با بهبود در Rds(on) |
📝 نکته طراحی
-
برای تحریک Gate از مقاومت سری ۱۰Ω تا ۴۷Ω استفاده کنید تا نویز کاهش یابد.
-
در بارهای سلفی (مثل موتور یا ترانس) حتماً از دیود هرزگرد (Flyback Diode) برای حفاظت استفاده شود.
-
استفاده از خنک‌کننده (هیت‌سینک) مناسب باعث افزایش طول عمر قطعه می‌شود.
🛒 خرید از پیکاوکالا
پیکاوکالا خرید شما را با بهترین قیمت تضمین می‌نماید.
امکان فروش این محصول به صورت تعداد و عمده میسر است.
برای اطلاع از تخفیف‌های خرید عمده یا دریافت مشاوره رایگان می‌توانید با کارشناسان فروش پیکاوکالا تماس بگیرید یا از طریق واتساپ با شماره ۰۹۹۰۰۲۰۰۵۱۵ ارتباط برقرار کنید.
