توضیحات

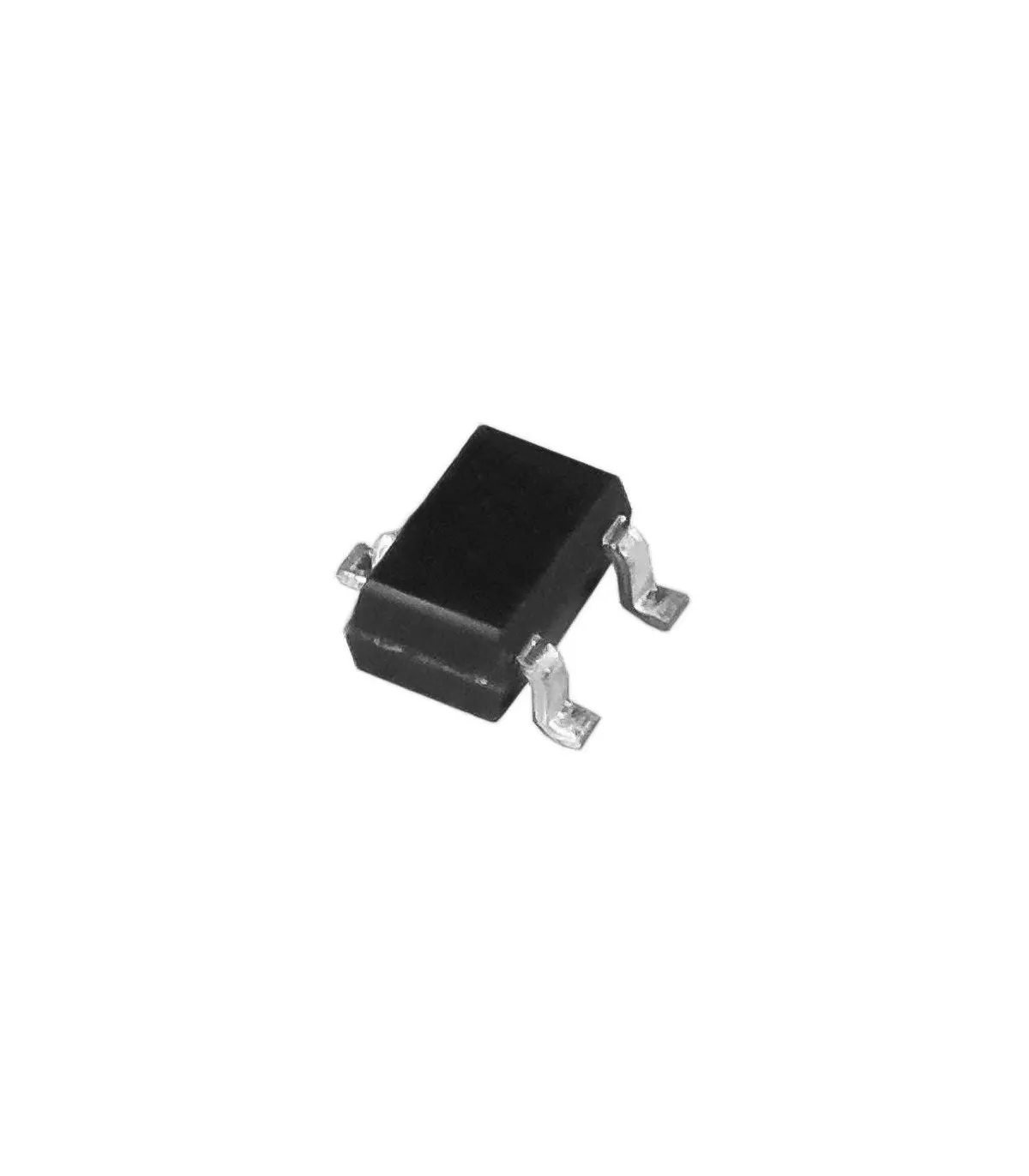

ترانزیستور ZDW – SOT-23-5 – PNP در واقع یک ترانزیستور PNP توان کوچک هست که در پکیج SOT-23-5 عرضه میشود.
۱. پکیج (SOT-23-5)
-
SOT-23 یکی از رایج‌ترین پکیج‌های SMD (نصب سطحی) برای ترانزیستور و آی‌سی‌های کوچک است.
-
نسخه‌ی ۵ پایه‌ای (SOT-23-5) معمولاً برای قطعاتی استفاده میشود که چند ترانزیستور داخلی دارن یا پایه‌های اضافی برای بایاس/کنترل دارند.
-
ابعاد آن بسیار کوچک است (حدود ۳×۱.۷ میلی‌متر)، مناسب مدارهای فشرده.
۲. نوع قطعه
-
PNP بودن یعنی وقتی ولتاژ بیس پایین‌تر از امیتر باشد، جریان بین امیتر و کلکتور برقرار میشود.
-
معمولاً در کاربردهای سوئیچینگ سطح پایین یا تقویت‌کنندگی استفاده میشود.
۳. مشخصات معمول (برای ترانزیستورهای PNP در این رنج)
(چون دیتاشیت دقیق ZDW منتشر نشده، مقادیر زیر برای اکثر PNP های SOT-23-5 رایج است)
| ویژگی | مقدار معمول |
|---|---|
| ولتاژ کلکتور–امیتر (Vce) | ۳۰V تا ۵۰V |
| جریان کلکتور (Ic) | ۱۰۰mA تا ۵۰۰mA |
| توان تلف‌شده | حدود ۲۰۰mW تا ۳۵۰mW |
| بهره جریان (hFE) | ۱۰۰ تا ۳۰۰ (بسته به مدل) |
| فرکانس ترانزیشن (fT) | ده‌ها تا صدها MHz |
۴. کاربردها
-
درایور LED یا بارهای کوچک
-
سوئیچینگ ولتاژ پایین در بردهای دیجیتال
-
بخش تقویت صدا یا سیگنال در مدارهای کم‌قدرت
-
معکوس‌کننده‌های سیگنال (چون PNP هست)
