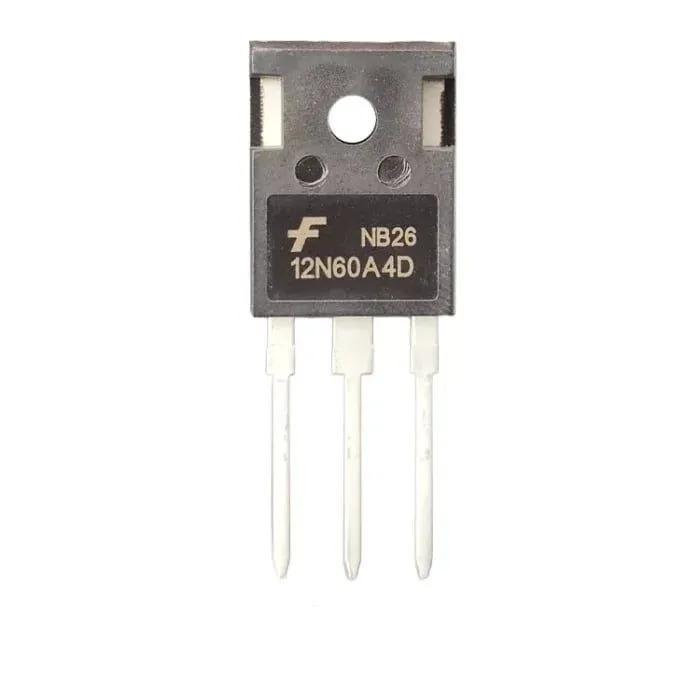

ترانزیستور 12N60A4D از نوع IGBT N‑Channel توان بالا با بسته‌بندی TO‑247 است (یا نسخه TO‑220 با کد HGTP12N60A4D). تولیدکننده اصلی آن Fairchild Semiconductor (در حال‌حاضر تحت On Semiconductor) بوده و برای کاربردهای فرکانس بالا در منابع تغذیه صنعتی طراحی شده است
✅ ویژگی‌های اصلی (براساس دیتاشیت HGTG12N60A4D)
⚡ عملکرد سوئیچینگ و رفتار الکتریکی
-
قابلیت عملکرد پایدار تا فرکانس >100 kHz در ولتاژ 390 V / جریان 12 A؛ و تا 200 kHz در 9 A
-
V<sub>GE(th)</sub> (آستانه گیت) ≈ 5.6 V (@ IC=250µA)
-
ولتاژ اشباع Collector-Emitter در 12 A و V<sub>GE</sub>=15V ≈ 2.0–2.7 V
-
بار گیت Qg ≈ 78–96 nC در V<sub>GE</sub> = 15–20V
-
تأخیر روشن شدن td(on) ≈ 17 ns، زمان Rise ≈ 8 ns، Fall ≈ 18 ns، تاخیر خاموش شدن td(off) ≈ 96 ns
🧱 فناوری ساخت و ویژگی‌های جانبی
-
طراحی ترکیبی IGBT با دیود Hyperfast معکوس داخلی برای کاهش تلفات رسانایی و بهبود عملکرد در فرکانس بالا
-
مقاوم در برابر شرایط تخلیه avalanche با SSOA مناسب برای کاربردهای صنعتی و ولتاژ بالا تا 600V
🏗️ کاربردهای مرسوم
-
منابع تغذیه سوییچینگ (SMPS) و اصلاح ضریب توان (PFC)
-
اینورترها و UPS صنعتی
-
تقویت‌کننده‌ها و درایور موتور با ولتاژ بالا
-
سیستم‌هایی که نیاز به عملکرد پایدار در فرکانس‌های بالا دارند
🛠️ توصیه‌های طراحی
-
ولتاژ Gate: برای عملکرد کامل، بین 15 تا 20 ولت تنظیم شود.
-
مقاومت Gate‑Source ≈ 10Ω یا 10 kΩ برای تخلیه ولتاژ گیت توصیه می‌شود.
-
طراحی PCB با خنک‌سازی کامل و اتصال مناسب به هیت‌سینک برای دفع گرما الزامی است.
-
مطمئن شوید SSOA مدنظر را در شرایط بارگذاری دینامیک بررسی کرده و محدودیت‌ها را رعایت کنید.
✅ جمع‌بندی سریع
12N60A4D TO‑247 یک IGBT قدرتمند مناسب برای کاربردهای صنعتی و ولتاژ بالا است. با جریان بالا، توان سوئیچینگ سریع و معماری ترکیبی MOS+IGBT، گزینه‌ی بسیار مناسبی برای SMPSها، PFCها و اینورترهای صنعتی محسوب می‌شود.
