توضیحات

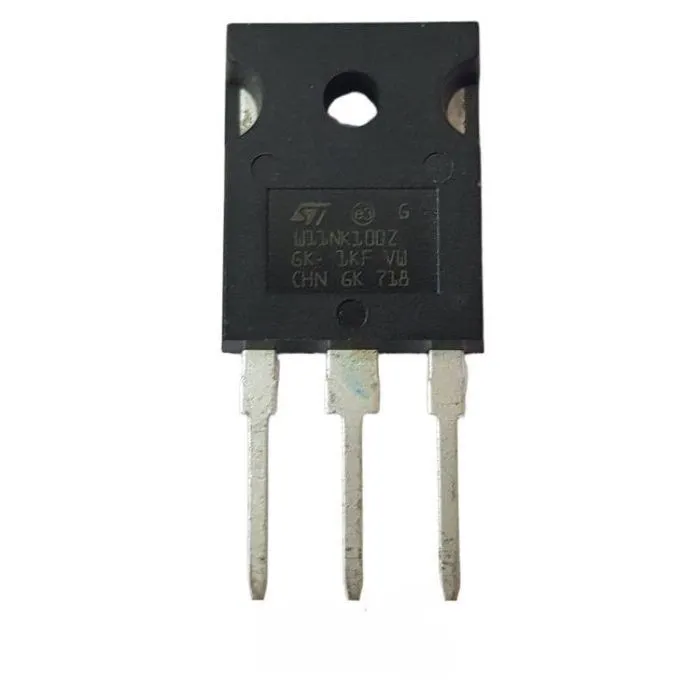

ترانزیستور 11NK100Z در بسته TO‑247 که توسط شرکت STMicroelectronics با نام STW11NK100Z تولید شده، یک MOSFET قدرت N‑Channel بسیار مقاوم در برابر ولتاژ است که ویژگی‌های زیر را دارد:
✅ مشخصات اصلی STW11NK100Z (11NK100Z TO‑247)
| ویژگی | مقدار |
|---|---|
| ولتاژ مجاز Drain‑Source (V<sub>DSS</sub>) | ۱۰۰۰ V |
| جریان پیوسته Drain (ID) @ 25 °C | ۸.۳ A (در ۱۰۰ °C حدود ۵.۲ A) |
| جریان پالس (IDM) | تا ۳۳.۲ A |
| توان تلفاتی کلی (P<sub>tot</sub>) @ TC=25 °C | ۲۳۰ W با هدراد مناسب |
| مقاومت روشن Drain‑Source (R<sub>DS(on)</sub>) | بین ۱.۱ تا ۱.۳۸ Ω (در V<sub>GS</sub> = 10 V و ID ≈ 4.15 A) |
| ولتاژ Gate‑Source مجاز (V<sub>GSS</sub>) | ±30 V |
| دمای کاری | –۵۵ تا +۱۵۰ °C |
| مقاومت حرارتی (Thermal Resistance) | R<sub>θJC</sub> ≈ 0.54 °C/W, R<sub>θJA</sub> ≈ 50 °C/W |
| Package | TO‑247-3 (سه پایه)، گلچین SMD با امکان نصب به هیات‌سینک |
⚡ ویژگی‌های دینامیک و عملکرد سوییچینگ
-
تاخیر روشن شدن (t<sub>d(on)</sub>): حدود ۲۷ نانوثانیه
-
زمان Rise/Fall: t<sub>r</sub> ≈ ۱۸ ns، t<sub>f</sub> ≈ ۵۵ ns
-
بار گیت (Q<sub>g</sub>): ≈ ۱۱۳ تا ۱۶۲ nC در V<sub>GS</sub>=10 V و ID ≈ 8 A
-
ظرفیت‌های داخلی: C<sub>iss</sub> ≈ ۳۵۰۰ pF، C<sub>oss</sub> ≈ ۲۷۰ pF، C<sub>rss</sub> ≈ ۶۰ pF
🌩 قابلیت‌های حیاتی
-
کاملاً تست‌شده در حالت avalanche (E<sub>S</sub> ≈ ۵۵۰ mJ)
-
بدون نیاز به محافظ اضافی ولتاژ گیت، دارای دیود زنر داخلی برای حفاظت از Gate
-
مقاومت بالا در برابر Slopeهای شدید dv/dt تا ≈ 4.5 V/ns
🎯 کاربردهای معمول ترانزیستور STW11NK100Z
-
کاربرد در منابع تغذیه ولتاژ بالا (SMPS، UPS، یخ‌ساز صنعتی)
-
استفاده در اینورترهای صنعتی و درایور موتور با ولتاژ بالا
-
مناسب برای تقویت‌کننده‌های صنعتی یا کاربردهای PWM در ولتاژهای بالا
-
مناسب تجهیزاتی که نیاز به عملکرد مقاوم در برابر ولتاژ ناگهانی و تست avalanche دارند
🛠️ نکات عملی در طراحی برد با این MOSFET
-
گیت ترانزیستور برای ناحیه اشباع بهتر باید با ولتاژ V<sub>GS</sub> ≈ 10 V فعال شود.
-
مقاومت ۱۰ kΩ بین Gate و Source برای جلوگیری از ولتاژ بقایای گیت توصیه می‌شود.
-
خنک‌سازی مناسب الزامی است—استفاده از هیت‌سینک با طراحی PCB مناسب حرارتی ضروری میباشد.
-
حفاظت dv/dt را خود دستگاه فراهم می‌کند اما در پالسی‌های شدید نیز باید در نظر گرفته شود.
پیکاوکالا خرید شما را به بهترین قیمت تضمین مینماید
