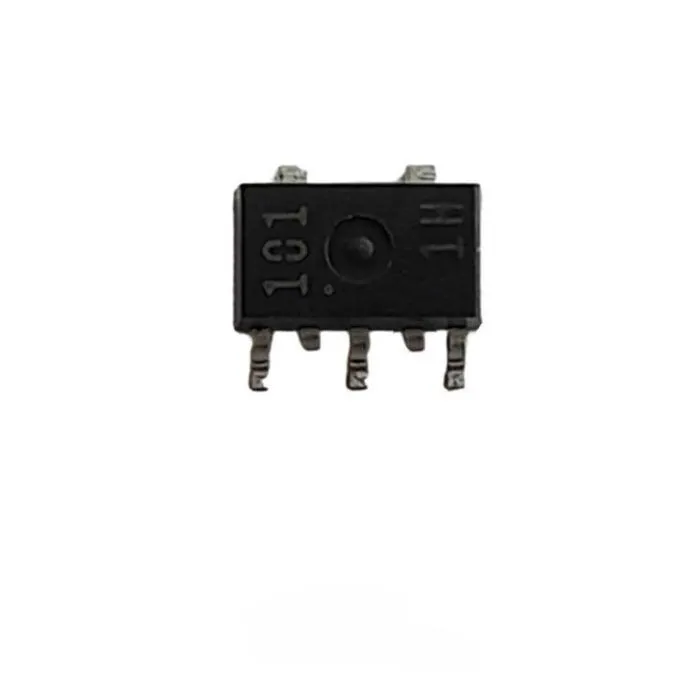

✅ تحلیل قطعه: 101-1H (معروف به FP101)
| ویژگی | مقدار |
|---|---|
| نوع قطعه | ترانزیستور PNP یا NPN + دیود داخلی (احتمالاً PNP) |
| پکیج | SOT-23-5 (دارای 5 پایه، مناسب SMD) |
| کاربرد عمومی | سوئیچینگ، تقویت، محافظت ورودی، کنترل شارژ یا قطع ولتاژ معکوس |
| ولتاژ کاری | معمولاً زیر 30V |
| جریان کاری | معمولاً تا 1.5 تا 2 آمپر |
| ویژگی خاص | ممکن است شامل دیود شاتکی داخلی باشد (حفاظتی) |
📦 توضیح بسته‌بندی SOT-23-5:
این پکیج یکی از رایج‌ترین پکیج‌های SMD کوچک است که برای کاربردهای کم‌جا در بردهای چاپی استفاده می‌شود.
پایه‌ها معمولاً به شکل زیر چیده شده‌اند:
🔍 مشابه‌ها یا جایگزین‌ها
با توجه به بازار قطعات الکترونیکی و ظاهر، این قطعه می‌تواند معادل یکی از موارد زیر باشد:
-
MBT3906DW1: ترانزیستور دوقلو PNP با دیود داخلی
-
UMT2907: ترانزیستور PNP با ولتاژ 60V و جریان 600mA
-
FP101 (در بعضی فروشگاه‌ها): ترانزیستور با ترکیب شاتکی و BJT در یک پکیج
-
S8550 + دیود شاتکی داخلی
🧩 کاربردها
-
محافظت ورودی در برابر قطبیت معکوس
-
قطع‌کننده ولتاژ پایین
-
درایور ترانزیستوری در بردهای تغذیه
-
تقویت‌کننده سیگنال کم‌جریان در طراحی‌های صنعتی
📌 نتیجه‌گیری:
قطعه‌ی 101-1H با پکیج SOT-23-5 یک ترانزیستور سیگنال SMD است که احتمالاً از نوع PNP با دیود داخلی است. برای تأیید نهایی:
✅ دیتاشیت کارخانه‌سازنده
✅ یا تست پایه‌ها با مولتی‌متر لازم است.
