توضیحات

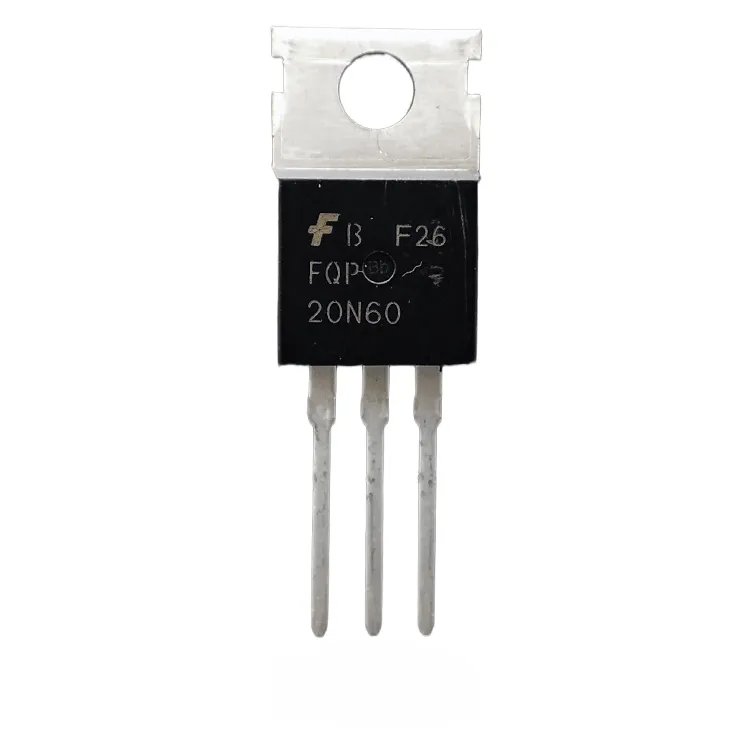

ترانزیستور 20N60 TO-220 CH یک MOSFET قدرت N-Channel با توان بالا و مقاومت روشن بسیار پایین است که برای کاربردهای سوئیچینگ سریع و منابع تغذیه سوئیچینگ (SMPS) طراحی شده است. این قطعه قادر به تحمل ولتاژ تا ۶۰۰ ولت و جریان ۲۰ آمپر است و با بسته TO-220 از نوع تمام‌فلزی (CH)، دفع حرارت فوق‌العاده‌ای دارد.
📊 مشخصات فنی ترانزیستور 20N60 TO-220 CH
| ویژگی | نماد | مقدار | توضیح |
|---|---|---|---|
| نوع ترانزیستور | — | MOSFET N-Channel | ساختار Field Effect برای کلیدزنی سریع |
| ولتاژ Drain-Source (حداکثر) | VDSS | 600 V | ولتاژ مجاز بین Drain و Source |
| جریان Drain پیوسته | ID | 20 A | جریان در حالت کاری مداوم |
| مقاومت در حالت روشن | RDS(on) | حدود 0.22 Ω | در VGS = 10V |
| ولتاژ گیت-منبع | VGS | ±30 V | محدوده ولتاژ مجاز گیت |
| ظرفیت ورودی (Ciss) | — | حدود 2400 pF | تأثیرگذار بر سرعت سوئیچینگ |
| دمای کاری | TJ | -55°C تا +150°C | محدوده‌ی ایمن عملکرد |
| نوع بسته‌بندی | — | TO-220 CH | فلزی با انتقال حرارت بالا |
💡 ویژگی‌ها و مزایا
-
ساختار N-Channel برای سوئیچینگ سریع‌تر و تلفات کمتر
-
ولتاژ بالا (۶۰۰ ولت) و جریان قابل‌اعتماد ۲۰ آمپر
-
مقاومت پایین در حالت روشن برای بازده بالاتر
-
بسته TO-220 CH با سطح فلزی برای خنک‌کاری مؤثر
-
مناسب برای منبع تغذیه، اینورتر، درایور موتور و مدارهای صنعتی
🔌 کاربردها
-
منابع تغذیه سوئیچینگ (SMPS)
-
مبدل‌های DC-DC و AC-DC
-
اینورترها و UPS
-
درایور موتورهای صنعتی
-
مدارهای کلیدزنی توان بالا
