توضیحات

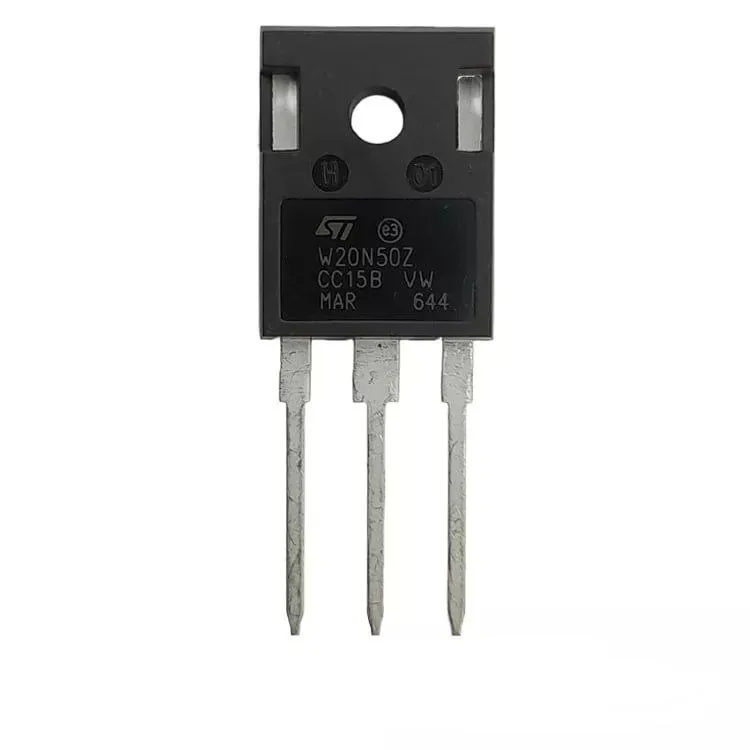

ترانزیستور 20N50Z TO-247 یک MOSFET قدرت N-کانال از برندهای معتبر مانند STMicroelectronics است که برای کار در مدارهای ولتاژ بالا و توان متوسط تا زیاد طراحی شده. این قطعه قادر است ولتاژ ۵۰۰ ولت و جریان ۲۰ آمپر را تحمل کند و به لطف مقاومت روشن پایین (RDS(on))، در مدارهای سوئیچینگ با بازده بالا عملکرد بسیار خوبی دارد.
بسته TO-247 بدنه‌ای بزرگ‌تر با قابلیت دفع حرارت عالی دارد و برای کاربردهای صنعتی یا منبع تغذیه ایده‌آل است.
⚙️ مشخصات فنی ترانزیستور 20N50Z TO-247
| پارامتر | نماد | مقدار تقریبی | توضیح |
|---|---|---|---|
| ولتاژ Drain-Source حداکثر | VDSS | 500 V | ولتاژ بیشینه بین Drain و Source |
| جریان Drain پیوسته | ID | 20 A | جریان مجاز در دمای کاری 25°C |
| مقاومت در حالت روشن | RDS(on) | حدود 0.19 Ω تا 0.23 Ω | در حالت VGS = 10 V |
| ولتاژ گیت-منبع | VGS(max) | ±30 V | حداکثر ولتاژ مجاز گیت |
| انرژی آوالانش تک پالس | EAS | ≈ 1100 mJ | تحمل پالس‌های ولتاژ معکوس |
| ظرفیت ورودی (Input Capacitance) | Ciss | ~2400 pF | تعیین‌کننده سرعت سوئیچینگ |
| دمای کاری پیوند | TJ(max) | +150 °C | حداکثر دمای مجاز |
| نوع بسته‌بندی | — | TO-247 | برای انتقال حرارت بالا |
🔋 ویژگی‌ها و مزایا
-
طراحی N-Channel برای کارایی بالا در کلیدزنی.
-
توان تحمل ولتاژ زیاد (۵۰۰ ولت) و جریان ۲۰ آمپر.
-
مقاومت پایین در حالت روشن برای کاهش تلفات حرارتی.
-
بدنه بزرگ TO-247 برای خنک‌کاری مؤثر و نصب روی هیت‌سینک.
-
مناسب برای مدارهای صنعتی، منبع تغذیه، اینورتر و درایور موتور.
🛠️ کاربردها
-
منابع تغذیه سوئیچینگ (SMPS)
-
اینورترها و مبدل‌های DC-DC
-
کنترل دور موتورهای القایی و DC
-
مدارهای صنعتی و تجهیزات ولتاژ بالا
-
مدارهای سوئیچینگ توان بالا
