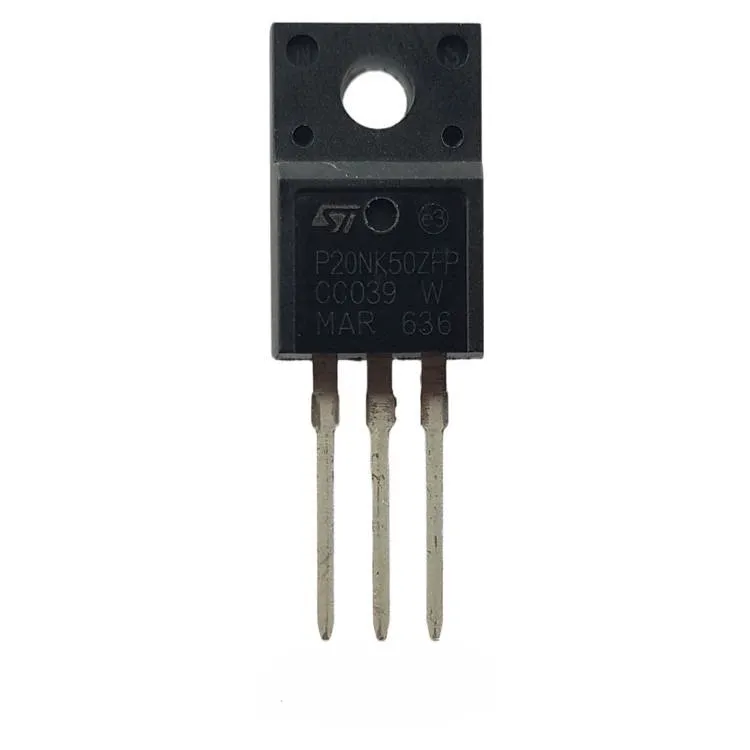

ترانزیستور 20N50Z TO-220F

توضیحات

قطعه «20N50Z TO-220F» یک ترانزیستور MOSFET از نوع N-کانال (Enhancement-Mode) طراحی شده برای کاربردهای توان بالا است. این قطعه قابلیت تحمل ولتاژ تا حدود ۵۰۰ ولت و جریان در حدود ۲۰ آمپر را دارد و مقاومت روشن (RDS(on)) پایینی دارد که اتلاف توان را کاهش می‌دهد. استفاده از بسته TO-220F فضای نصب و دفع حرارت ساده‌تر را فراهم می‌کند.
امکانات کلیدی:

• ولتاژ Drain-Source تا ≈ 500

• جریان Drain پیوسته تا ≈ 20 A.

• مقاومت روشن RDS(on) بسیار پایین (مثلاً ~0.19-0.23Ω هنگام VGS≈10V) برای برخی نسخه‌ها.

• مناسب برای کلیدزنی سریع، مدارهای تبدیل توان و منبع تغذیه صنعتی.

• بسته TO-220F که امکان اتصال مستقیم به هیت‌سینک را دارد و طراحی حرارتی را تسهیل می‌کند. (بسته TO-220F توسط استانداردهای صنعتی برای مؤلفه‌های توان استفاده می‌شود)

نکات کاربردی

• حتماً هنگام نصب، مطمئن شوید که هیت‌سینک مناسب به بدنه متصل شده و حرارت تولیدی به خوبی دفع می‌شود.

• اگر در مدار سوئیچینگ با فرکانس بالا استفاده می‌کنید، به پارامترهایی مثل ظرفیت ورودی، شارژ گیت (Gate Charge) و انرژی آوالانش (Avalanche Energy) نیز دقت شود.

• در کاربردهای که جریان بسیار بالا یا ولتاژ حتی بالاتر دارند، بررسی گزینه‌های جایگزین با RDS(on) پایین‌تر می‌تواند مفید باشد.

• برای حفاظت از مدار، استفاده از دیود برگشتی یا مدار محافظ در بارهای القایی پیشنهاد می‌شود.

جمع‌بندی

اگر به دنبال یک MOSFET قدرت هستید با ولتاژ بالا، جریان حدود ۲۰ آمپر، بستهٔ TO-220F و امکان نصب روی هیت‌سینک، قطعه «20N50Z TO-220F» گزینه‌ای بسیار مناسب است.
