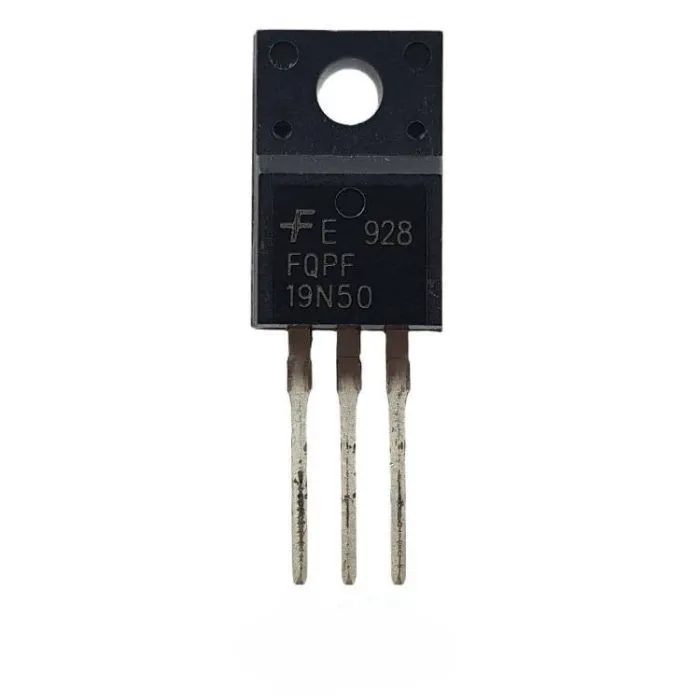

ترانزیستور FQPF19N50 TO-220F
توضیحات محصول
ترانزیستور FQPF19N50 TO-220F یک MOSFET قدرت N-Channel با ولتاژ کاری ۵۰۰ ولت و جریان ۱۹ آمپر است که برای مدارهای سوئیچینگ قدرت، منابع تغذیه، درایور موتور و اینورترها طراحی شده است.
این قطعه با بسته‌بندی عایق حرارتی TO-220F، مقاومت روشن پایین و سرعت سوئیچینگ بالا عملکردی پایدار و راندمان بالا در مدارهای صنعتی و الکترونیکی ارائه می‌دهد.
ویژگی‌های فنی
| ویژگی | مقدار / مشخصات |
|---|---|
| نوع ترانزیستور | N-Channel MOSFET |
| مدل | FQPF19N50 |
| بسته‌بندی | TO-220F (عایق کامل) |
| ولتاژ Drain-Source (VDSS) | 500V |
| جریان Drain (ID) | 19A |
| مقاومت روشن (RDS(on)) | حدود 0.27Ω در VGS=10V |
| ولتاژ گیت (VGS) مجاز | ±30V |
| توان تلف‌شده (Pd) | حدود 150W |
| دمای کاری | −55°C تا +150°C |
| جنس بدنه | پلاستیک عایق حرارت با تب فلزی برای هیت‌سینک |
ویژگی‌ها و مزایا
-
طراحی Low RDS(on) برای تلفات کمتر و راندمان بالاتر
-
سوئیچینگ سریع و مناسب برای کاربردهای فرکانس بالا
-
بسته‌بندی ایزوله TO-220F برای ایمنی بیشتر در مدار
-
تحمل حرارتی و الکتریکی بالا در شرایط کاری سنگین
-
سازگار با انواع مدارهای قدرت صنعتی و منبع تغذیه
کاربردها
-
منابع تغذیه سوئیچینگ (SMPS)
-
درایور موتورهای DC و AC
-
مبدل‌های DC-DC و DC-AC
-
مدارهای اینورتر و UPS
-
تجهیزات صنعتی و ابزارهای قدرت
