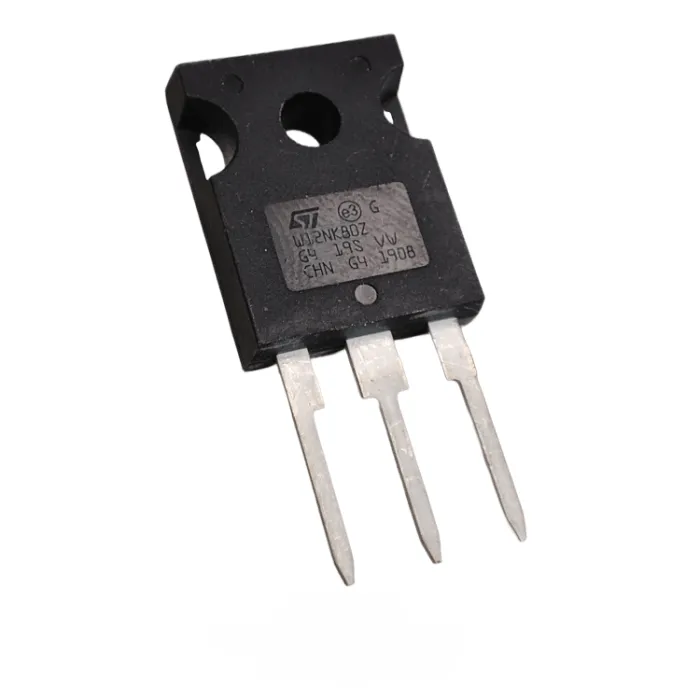

قطعه‌ای که فرستادی با شماره STW12NK80Z (یا به‌صورت کوتاه 12N800Z) از شرکت STMicroelectronics، یکی از قدرتمندترین N-Channel MOSFETهای سری Zener-protected محسوب میشود — مخصوص ولتاژهای بالا (تا 800V) و توان زیاد.
توضیحات کامل 👇
⚙️ مشخصات فنی اصلی (Main Electrical Specs)
| ویژگی | مقدار |
|---|---|
| نوع قطعه | N-Channel Power MOSFET |
| مدل دقیق | STW12NK80Z |
| پکیج | TO-247 (دارای سطح فلزی برای انتقال حرارت بالا) |
| ولتاژ درین-سورس (Vds) | 800 ولت ⚡ |
| جریان درین مداوم (Id) | 11 تا 12 آمپر در دمای 25°C |
| مقاومت روشن شدن (Rds(on)) | حدود 0.75 اهم (750mΩ) |
| ولتاژ گیت-سورس (Vgs) | ±30 ولت |
| توان تلفاتی (Ptot) | حدود 125 تا 150 وات |
| ظرفیت ورودی (Ciss) | حدود 2000 pF |
| زمان صعود/سقوط (Rise/Fall Time) | حدود 20 تا 40 نانوثانیه |
| دمای کاری | -55 تا +150 درجه سانتی‌گراد |
🧠 ویژگی‌های مهم (Key Features)
-
تحمل ولتاژ بسیار بالا (800V) → مناسب برای برق شهر (AC220V) و مدارهای ولتاژ مستقیم بالا.
-
سوییچینگ سریع → کارایی بالا در منابع تغذیه سوئیچینگ (SMPS).
-
ساختار Zener-Protected → گیت داخلی دارای دیود زنر حفاظتی است (در برابر پیک‌های ولتاژ).
-
بدنه فلزی بزرگ (TO-247) → انتقال حرارت عالی، مخصوص کاربردهای توان بالا.
-
قابل استفاده در ناحیه avalanche (دارای انرژی شکست کنترل‌شده) → مناسب برای شرایط اضافه‌ولتاژ موقتی.
⚡ کاربردها (Applications)
-
منابع تغذیه سوئیچینگ (SMPS) صنعتی و لوازم خانگی
-
مبدل‌های AC به DC یا DC به AC
-
درایور موتور و پمپ‌های AC
-
بالاست الکترونیکی و منبع تغذیه تلویزیون
-
اینورترها و سیستم‌های UPS
-
مدارهای Flyback یا Half-Bridge
🔌 پایه‌ها (Pinout – وقتی نوشته روبه‌روی شما باشد)
| پایه | نام | توضیح |
|---|---|---|
| 1️⃣ | Gate (گیت) | ورودی کنترل |
| 2️⃣ | Drain (درین) | خروجی توان بالا |
| 3️⃣ | Source (سورس) | مرجع مدار |
| 🟫 بدنه فلزی (پشت قطعه) | Drain | به درین متصل است. |
🔄 معادل‌ها و جایگزین‌ها
| مدل مشابه | توضیح |
|---|---|
| STP12NK80Z | همان تراشه در پکیج کوچکتر TO-220 |
| IRF8N80 / IRFP460 | مشابه در عملکرد، ساخت شرکت IR |
| 2SK3797 / 2SK1118 | جایگزین‌های ژاپنی مشابه |
| STW11NM80 | جایگزین مستقیم با Rds(on) پایین‌تر |
🧩 نکات طراحی
-
حتماً از هیت‌سینک بزرگ استفاده کنید؛ چون در توان بالا به‌سرعت گرم میشود.
-
برای تحریک گیت از درایور گیت 10 تا 15 ولت استفاده کنید (میکروکنترلر به‌تنهایی کافی نیست).
-
در مدارهای 220V AC، استفاده از snubber RC یا دیود هرزگرد برای محافظت از MOSFET ضروری میباشد.
-
چون از نوع Zener-protected هست، نیازی به دیود محافظ خارجی بین Gate و Source ندارید.
