توضیحات

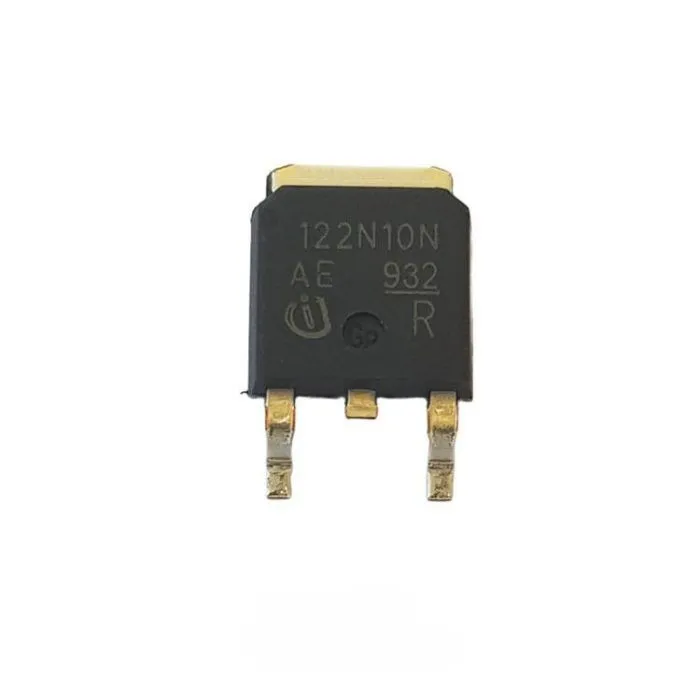

ترانزیستوری که در تصویر میبینید با شماره 122N10N و پکیج TO-252 (DPAK)، یک ترانزیستور MOSFET نوع N-Channel است.
توضیح کامل 👇
⚙️ مشخصات اصلی (Main Specs)
| ویژگی | مقدار |
|---|---|
| نوع ترانزیستور | N-Channel MOSFET |
| پکیج | TO-252 (DPAK) – مناسب برای نصب سطحی (SMD) |
| ولتاژ درین-سورس (Vds) | 100 ولت |
| جریان درین پیوسته (Id) | 120 آمپر |
| مقاومت روشن شدن (Rds(on)) | حدود 0.010 اهم |
| ولتاژ گیت-سورس (Vgs max)** | ±20 ولت |
| توان تلفاتی (Ptot)** | حدود 150 وات در دمای 25°C |
| دمای کاری | -55 تا +175 درجه سانتی‌گراد |
⚡ کاربردها
این مدل برای مدارهایی با توان بالا و سوییچینگ سریع استفاده میشود، از جمله:
-
پاور سوئیچینگ (SMPS)
-
درایور موتورهای DC و استپر
-
منبع تغذیه صنعتی
-
اینورتر و مدارهای تبدیل DC-AC
-
آمپلی‌فایرهای صوتی قدرت بالا
🧠 ویژگی‌های خاص
-
On-Resistance پایین (0.01Ω) یعنی تلفات گرمایی خیلی کم.
-
سرعت سوییچ بالا → مناسب برای فرکانس‌های بالای 100 kHz.
-
درایو گیت کم‌مصرف → نیاز به جریان پایین برای تحریک.
-
بدنه DPAK فلزی → انتقال حرارت عالی به هیت‌سینک.
🔌 پایه‌ها (Pinout)
پایه‌ها از پایین به بالا (وقتی نوشته‌ها روبه‌روی شما باشند):
-
Gate (گیت)
-
Drain (درین)
-
Source (سورس)
بدنه فلزی پشت قطعه نیز به درین متصل است.
🔍 جایگزین‌های مشابه
-
IRFZ44N (ولی جریان کمتر)
-
IRLZ44N (Logic-level drive)
-
AOD4184A یا IRFB4110 برای جریان بالاتر
