توضیحات

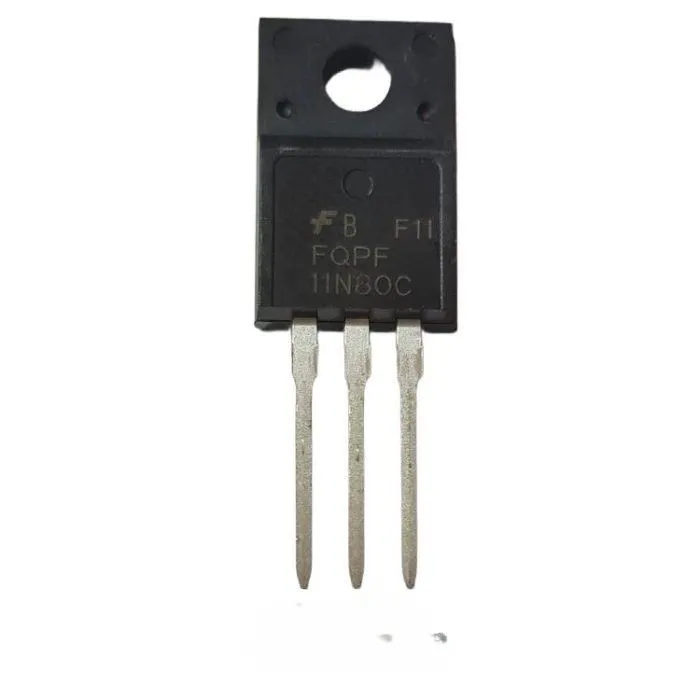

ترانزیستوری که در تصویر میبینید ، مدل 11N80 هست و در بسته‌بندی TO-220F ساخته شده است . این قطعه یکی از MOSFETهای توان بالا (Power MOSFET) هست که برای مدارات ولتاژ بالا، منابع تغذیه سوئیچینگ (SMPS)، درایورهای صنعتی و تلویزیون‌های LED و مانیتور استفاده میشود.
توضیح کامل 👇
💡 ترانزیستور MOSFET مدل 11N80 (TO-220F)
ترانزیستور 11N80 از نوع N-Channel Power MOSFET است و برای کار در مدارهای سوئیچینگ ولتاژ بالا با تلفات کم طراحی شده است.
این قطعه می‌تواند ولتاژ تا 800 ولت را تحمل کند و جریان تا 11 آمپر را از خود عبور دهد، که آن را به گزینه‌ای مناسب برای منابع تغذیه، درایورهای توان، اینورترها و مدارهای صنعتی تبدیل می‌کند.
بسته‌بندی TO-220F بدنه‌ای کاملاً ایزوله (Full Plastic) دارد، بنابراین برای نصب روی هیت‌سینک نیازی به واشر یا ورق میکا ندارد.
⚙️ ویژگی‌های فنی (Specifications)
| ویژگی | مقدار |
|---|---|
| نوع ترانزیستور | N-Channel Power MOSFET |
| حداکثر ولتاژ Drain-Source (Vds) | 800 ولت |
| حداکثر جریان Drain (Id) | 11 آمپر |
| مقاومت در حالت روشن (Rds(on)) | حدود 0.85 اهم |
| ولتاژ گیت-سورس (Vgs) | ±30 ولت |
| توان تلفاتی (Ptot) | حدود 40 وات در دمای 25°C |
| نوع بسته‌بندی | TO-220F (بدنه عایق) |
| محدوده دمای کاری | −55°C تا +150°C |
| نوع عملکرد | Enhancement Mode (با اعمال ولتاژ مثبت روی گیت فعال میشود) |
🧩 چینش پایه‌ها (وقتی نوشته‌ها روبه‌رویت هستند)
| شماره پایه | نام پایه | توضیح |
|---|---|---|
| 1 | Gate (گیت) | پایه کنترل‌کننده ترانزیستور |
| 2 | Drain (درین) | ورودی جریان توان بالا |
| 3 | Source (سورس) | پایه خروجی یا زمین مدار |
🔋 کاربردها (Applications)
-
منابع تغذیه سوئیچینگ (SMPS)
-
مدارهای درایور موتور و پمپ
-
منبع تغذیه تلویزیون و مانیتور
-
درایور LEDهای صنعتی
-
بالاست الکترونیکی لامپ‌ها
-
اینورترها و سیستم‌های UPS
💪 مزایا
-
تحمل ولتاژ بسیار بالا (۸۰۰ ولت)
-
تلفات پایین در حالت روشن
-
عملکرد پایدار در دماهای بالا
-
نصب آسان روی هیت‌سینک بدون نیاز به عایق
-
مناسب برای مدارهای فرکانس بالا
⚡ نحوه عملکرد
MOSFET مدل 11N80 از نوع N-channel Enhancement Mode است.
وقتی ولتاژ مثبت به پایه Gate داده شود، مسیر بین Drain و Source باز شده و جریان عبور می‌کند.
در حالت عادی (وقتی گیت بدون ولتاژ است)، مسیر بسته می‌ماند.
به همین دلیل از این قطعه در مدارهای کلیدزنی سریع، منبع تغذیه و درایورهای قدرت استفاده میشود.
