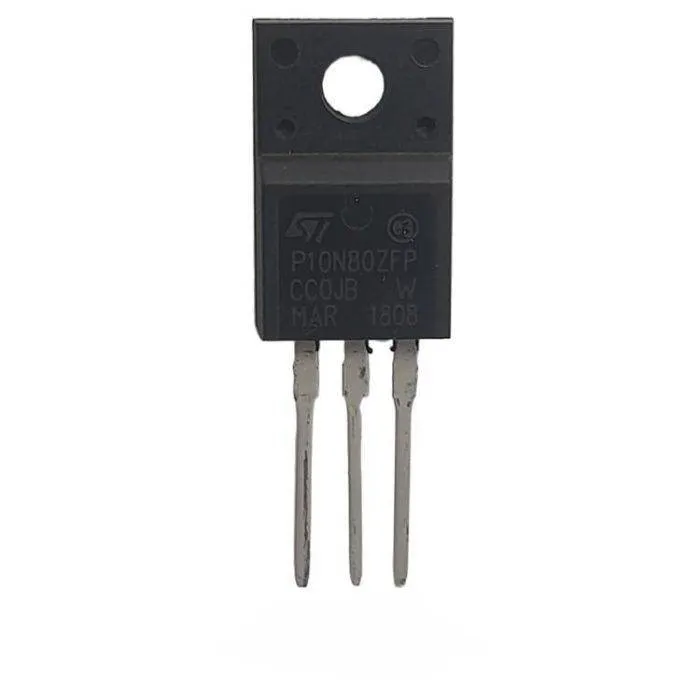

قطعه ای که در تصویر میبینید ترانزیستور MOSFET مدل P10NB0ZFP هست. این قطعه در واقع یک N-channel Power MOSFET هست که برای سوئیچینگ (کلیدزنی) توان بالا استفاده میشود.
توضیحات دقیق و فنی تر 👇
🔍 مشخصات اصلی (Datasheet Summary)
| ویژگی | مقدار |
|---|---|
| نوع ترانزیستور | N-channel MOSFET |
| ولتاژ شکست (Drain-Source Voltage, Vds) | 800 ولت |
| جریان مداوم (Drain Current, Id) | 10 آمپر |
| مقاومت در حالت روشن (Rds(on)) | حدود 0.85 اهم |
| نوع بسته‌بندی | TO-220FP (کاملاً ایزوله شده) |
| توان تلفاتی (Power Dissipation, Ptot) | حدود 30 وات در 25°C |
| ولتاژ گیت (Vgs) | ±30 ولت |
| ظرفیت ورودی (Ciss) | حدود 1500 pF |
⚙️ کاربردها
این ترانزیستور معمولاً در مدارات زیر استفاده میشود:
-
منبع تغذیه‌های سوئیچینگ (SMPS)
-
مدارات اینورتر و UPS
-
لامپ‌های LED درایور و بالاست‌های الکترونیکی
-
بخش‌های اولیه تغذیه دستگاه‌های صنعتی
-
منبع تغذیه تلویزیون‌ها و مانیتورها
⚡ توضیح عملکرد
وقتی ولتاژ مثبت به پایه‌ی Gate (گیت) اعمال می‌کنید:
-
مسیر بین Drain (درین) و Source (سورس) هادی میشود (مثل یک کلید روشن).
-
وقتی گیت صفر یا منفی باشد، مسیر قطع میشود (کلید خاموش).
این قطعه می‌تواند ولتاژ خیلی بالا (تا 800V) را تحمل کند، اما جریان آن نسبتاً محدودتر است (تا 10A).
به همین خاطر برای مدارات ولتاژ بالا و توان متوسط عالی است.
🔩 ترتیب پایه‌ها (از سمت چپ وقتی نوشته‌ها رو میبینید)
| شماره پایه | نام | توضیح |
|---|---|---|
| 1 | Gate | کنترل‌کننده‌ی جریان |
| 2 | Drain | ورودی توان (از بار) |
| 3 | Source | خروجی به زمین یا منفی مدار |
🧊 تفاوت نسخه ZFP
حرف ZFP یعنی این ترانزیستور دارای عایق کامل (Full Plastic Isolated Package) هست.
یعنی پشت قطعه فلزی نیست و نیازی به میکا یا واشر ایزولاسیون برای نصب روی هیت‌سینک ندارد — چون خود قطعه ایزوله است.
