توضیحات

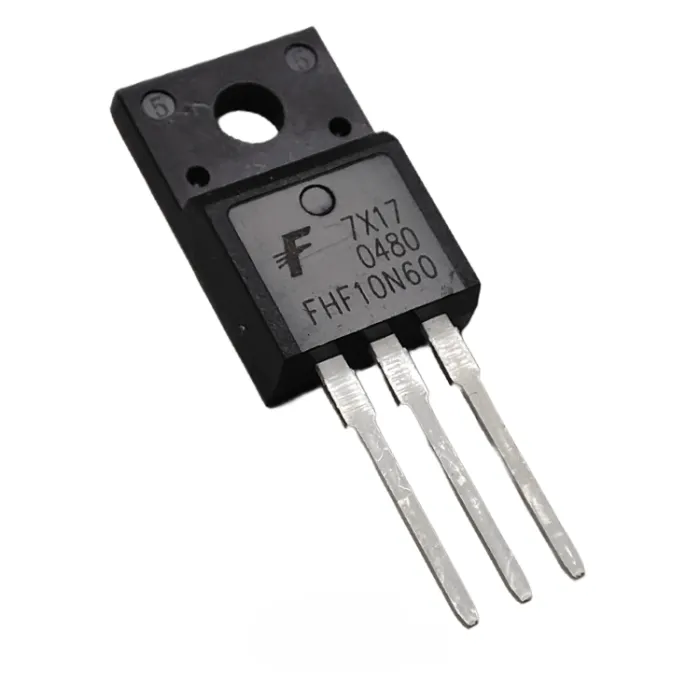

ترانزیستوری که در عکس مشاهده میکنید با نام FHF10N60 (یا به‌طور عمومی‌تر 10N60) شناخته می‌شود، در واقع یک ترانزیستور MOSFET از نوع N-Channel هست که در مدارات منبع تغذیه سوئیچینگ (SMPS)، پاور تلویزیون‌ها، مانیتورها، منابع تغذیه صنعتی و مدارات اینورتر کاربرد دارد.
⚙️ مشخصات فنی اصلی:
| ویژگی | مقدار |
|---|---|
| نوع ترانزیستور | N-Channel MOSFET |
| مدل کامل | FQPF10N60 / FHF10N60 / 10N60 |
| پکیج | TO-220F (نسخه ایزوله — پشت ترانزیستور از فلز جداست) |
| ولتاژ Drain-Source (Vds) | 600 ولت |
| جریان Drain (Id) | 10 آمپر مداوم |
| مقاومت روشن (Rds(on)) | حدود 0.6 اهم |
| ولتاژ گیت تا سورس (Vgs) | ±30 ولت |
| توان تلفاتی (Pd) | حدود 125 وات |
| دمای کاری | تا 150°C |
| نوع درایو | High Voltage – نیاز به درایور یا مدار Gate دارد |
🔋 پایه‌ها (از سمت چپ به راست وقتی نوشته روبه‌روی شماست):
| شماره پایه | نام | توضیح |
|---|---|---|
| 1 | Gate | ورودی فرمان سوئیچ |
| 2 | Drain | مسیر اصلی عبور جریان |
| 3 | Source | مرجع زمین یا خروجی |
🔧 کاربردها:
-
SMPS (منبع تغذیه سوئیچینگ)
-
پاور تلویزیون و مانیتور
-
آداپتورهای صنعتی و LED درایورها
-
مدارات اینورتر یا مبدل DC به AC
-
کنترل موتورها و ترانس‌ها
⚠️ نکات مهم در استفاده:
-
چون بدنه‌اش TO-220F هست، عایق الکتریکی داخلی دارد و لازم نیست بین بدنه و هیت‌سینک از میکا استفاده کنید، ولی باز هم خمیر حرارتی لازم است.
-
برای گیت (Gate) باید درایو مطمئن با ایزولاسیون مناسب استفاده شود چون در ولتاژهای بالا کار می‌کند.
-
در صورت جایگزینی، MOSFETهایی مثل 11N60، 12N60، 9N60 یا STF10N60 معمولاً قابل جایگزینی هستند.
