توضیحات

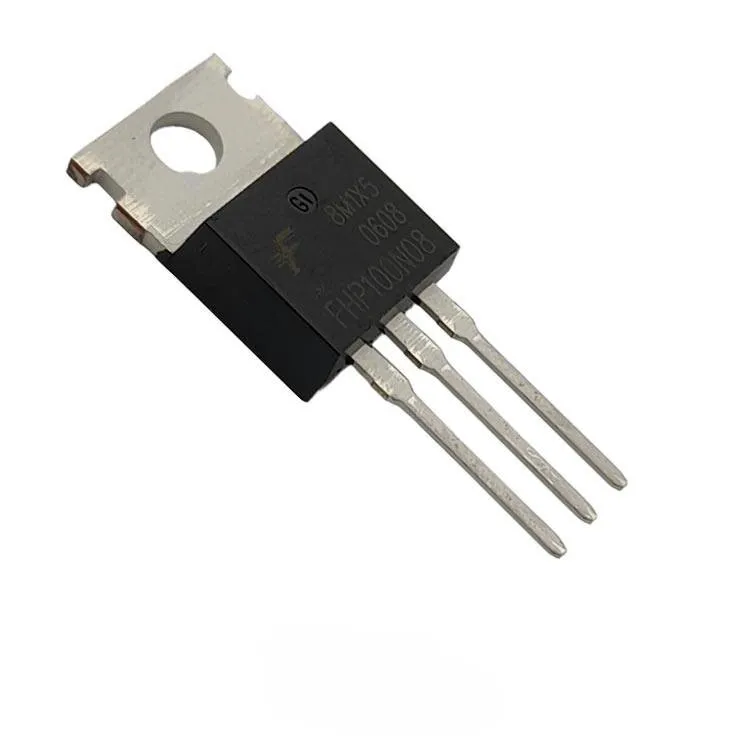

ترانزیستور 100N08 (که گاهی با نام کامل IRF100N08 هم شناخته میشود) در واقع یک ماسفت (MOSFET) قدرتمند از نوع N-Channel هست و داخل مدارهای منابع تغذیه سوئیچینگ، اینورترها، پاورهای تلویزیون و منبع تغذیه خودروها زیاد استفاده میشود.
⚙️ مشخصات فنی اصلی:
| ویژگی | مقدار |
|---|---|
| نوع | N-Channel MOSFET |
| پکیج | TO-220 |
| ولتاژ Drain-Source (Vds) | 80 ولت |
| جریان Drain (Id) | 100 آمپر |
| مقاومت روشن (Rds(on)) | حدود 0.008 اهم |
| ولتاژ Gate-Threshold (Vgs(th)) | حدود 2 تا 4 ولت |
| توان تلفاتی (Pd) | حدود 200 وات |
| نوع درایو | Logic-Level (با ولتاژ منطقی می‌تونه سوئیچ بشه) |
🔋 کاربردها:
-
منبع تغذیه سوئیچینگ (SMPS)
-
مدارهای اینورتر و UPS
-
کنترل موتورهای DC
-
تلویزیون‌ها و پاورهای صنعتی
-
مدارات تقویت‌کننده و سوئیچینگ پرجریان
🧩 پایه‌ها:
| پایه | نام | توضیح |
|---|---|---|
| 1 | Gate | ورودی کنترل (سوئیچ کردن) |
| 2 | Drain | مسیر جریان اصلی |
| 3 | Source | خروجی یا زمین |
⚠️ نکات مهم:
-
برای راه‌اندازی کامل Gate باید حدود 10V ولتاژ به آن بدهید.
-
در مدارهای میکروکنترلری اگر از 5V استفاده می‌کنید ، بهتراست از درایور MOSFET استفاده کنید تا کامل باز شود.
-
چون جریان زیادی رد می‌کند، باید هیت‌سینک مناسب برایش در نظر بگیرید.
