توضیحات

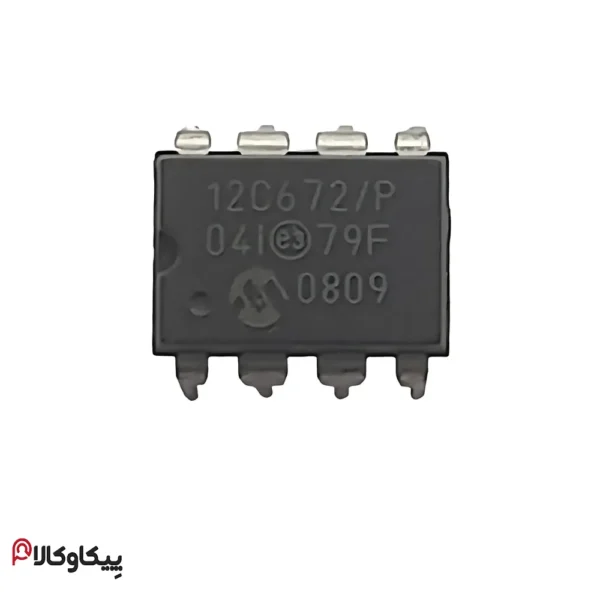

آی‌سی PIC12C672P با بسته‌بندی DIP-8 یک میکروکنترلر 8 بیتی از خانواده‌ی PIC12 شرکت Microchip است که در پروژه‌های ساده، سیستم‌های دیجیتال کوچک، و تجهیزات نیازمند کنترل منطقی پایه مورد استفاده قرار می‌گیرد.
این آی‌سی نسخه‌ی پیشرفته‌تری نسبت به PIC12C508A و PIC12C509A است و ویژگی‌هایی مثل حافظه برنامه بیشتر، مبدل آنالوگ به دیجیتال (ADC)، و پشتیبانی از تایمر دقیق‌تر را ارائه می‌دهد.
✅ مشخصات فنی IC PIC12C672P
| ویژگی | مقدار |
|---|---|
| نوع آی‌سی | میکروکنترلر 8 بیتی |
| معماری | RISC – (Reduced Instruction Set Computer) |
| حافظه برنامه (EPROM) | 2 کیلوبایت (2048×14 بیت) – فقط یک‌بار قابل برنامه‌نویسی (OTP) |
| RAM داخلی | 128 بایت |
| EEPROM داخلی | ❌ ندارد (نسخه CE672 دارد) |
| تعداد پین I/O قابل برنامه‌ریزی | 6 پین (GP0 تا GP5) |
| مبدل ADC | 4 کانال، 10 بیت |
| اسیلاتور داخلی | دارد – RC داخلی ~4 MHz (همچنین پشتیبانی از کریستال خارجی) |
| ولتاژ کاری | 2.5 تا 5.5 ولت |
| تعداد دستورالعمل‌ها | 35 دستور ساده (RISC) |
| Watchdog Timer | دارد ✔️ |
| SLEEP Mode | دارد ✔️ |
| پکیج | DIP-8 یا SOIC-8 |
📦 ترتیب پایه‌ها در بسته‌بندی DIP-8:
پایه GP3 معمولاً فقط ورودی است و دارای عملکرد Reset نیز هست.
🎯 ویژگی‌های برجسته:
-
ADC داخلی 10 بیتی برای خواندن ورودی آنالوگ (حسگر، ولوم، ولتاژ)
-
فرکانس 4MHz داخلی بدون نیاز به کریستال در بسیاری از کاربردها
-
ولتاژ کاری وسیع مناسب برای سیستم‌های باتری‌خور
-
Low Power Sleep Mode برای صرفه‌جویی در مصرف انرژی
-
OTP (یک‌بار برنامه‌پذیر) – پس از پروگرام قابل تغییر نیست
(در نسخه‌های Flash مانند PIC12F675 قابل تغییر است)
📌 کاربردهای متداول:
-
ریموت کنترل‌های RF و IR
-
تایمرهای قابل تنظیم
-
مدارهای روشنایی هوشمند
-
سیستم‌های هشدار و دزدگیر
-
خواندن مقدار سنسورهای آنالوگ ساده
-
کنترل رله و سوییچینگ ساده
🔄 جایگزین‌های پیشنهادی:
| مدل جایگزین | توضیح |
|---|---|
| PIC12F675 | نسخه Flash با EEPROM داخلی (قابل پروگرام چندباره) ✔️ |
| PIC12CE672 | مشابه همین مدل با EEPROM داخلی |
| ATTiny13 | جایگزین از خانواده AVR – نیاز به تغییر کد برنامه دارد |
| PIC12F629 | مشابه با حافظه Flash و بدون ADC |
✍️ جمع‌بندی
| ویژگی | مقدار |
|---|---|
| نام کامل | PIC12C672P |
| نوع | میکروکنترلر 8 بیتی – OTP |
| بسته‌بندی | DIP-8 |
| حافظه برنامه | 2KB EPROM |
| RAM | 128 بایت |
| ADC | 4 کانال، 10 بیتی |
| GPIO | 6 پین قابل برنامه‌ریزی |
| کاربرد | کنترل ساده، تایمر، سنسورخوانی، پروژه‌های کوچک |
