توضیحات

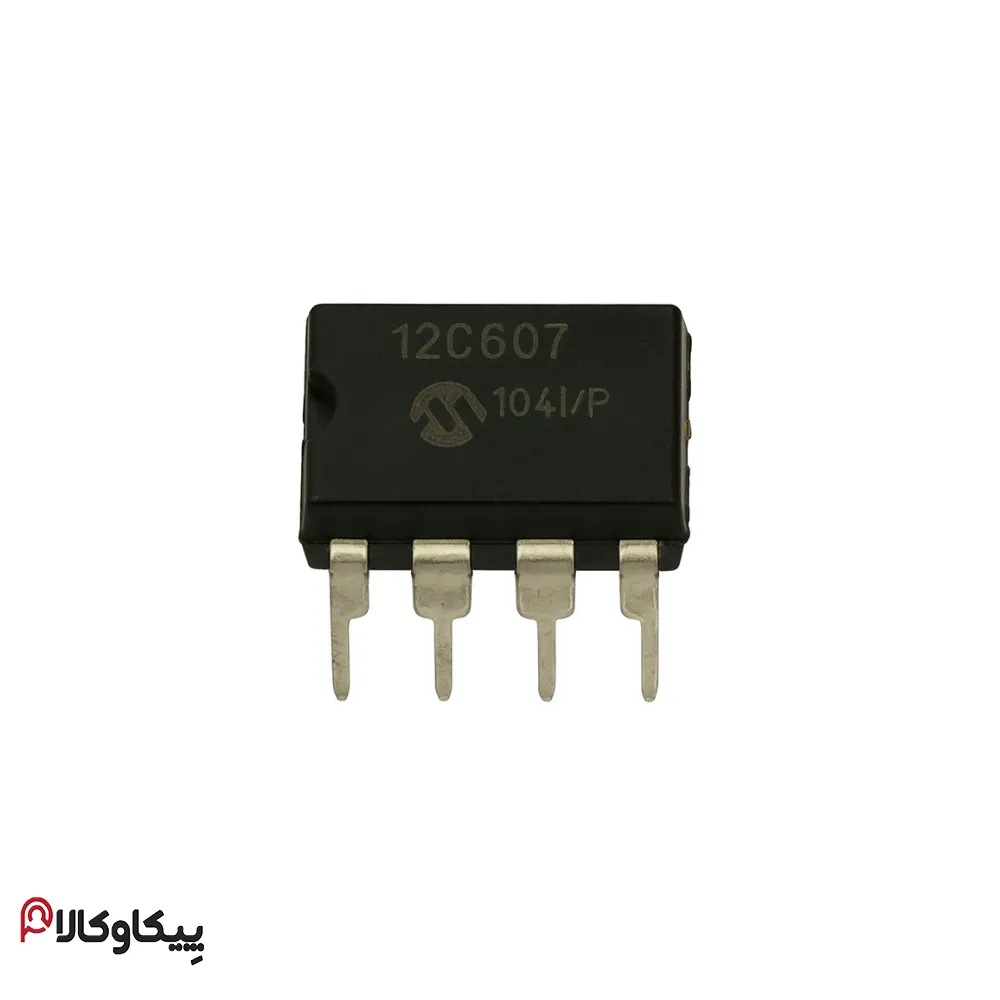

آی‌سی PIC12C607 یک میکروکنترلر ۸ بیتی از خانواده PIC12 ساخت شرکت Microchip است، که با پکیج DIP‑۸ عرضه می‌شود و به دلیل وجود EPROM داخلی و امکانات محاسباتی پایه‌ای، در مدارهای ساده مصرف انرژی، تایمرها و کنترل تجهیزات کاربرد دارد.
✅ مشخصات کلیدی PIC12C607
| ویژگی | مقدار |
|---|---|
| نوع | میکروکنترلر ۸ بیتی CMOS |
| نام کامل | PIC12C607 (OTP EPROM؛ فقط برنامه‌پذیر یک‌باره) |
| بسته‌بندی رایج | DIP‑۸ (همچنین SOIC‑۸ در برخی مدل‌ها) |
| حافظه برنامه | تا ۱ کیلوبایت (۱۰۲۴ × ۱۴ بیت) |
| عناصرداری داده | ~۱۲۸ بایت RAM، EEPROM ندارد |
| تعداد پایه I/O قابل برنامه‌ریزی | ۶ پایه GP۰–GP۵ |
| فرکانس PWM/تایمر | واحد TMR0 به همراه پرِس‌کیل قابل برنامه‌ریزی |
| اسیلاتور داخلی | RC داخلی ~۴ مگاهرتز با قابلیت کالیبراسیون داخلی |
| ولتاژ تغذیه | ۲.۵ تا ۵.۵ ولت |
| مشخصات تکمیلی | دارای WDT، SLEEP، MCLR/VPP، دستورالعمل‌های ۳۵ تایی RISC |
📦 ساختار پایه‌ها (DIP‑۸)
-
پایه GP3 دارای عملکرد MCLR/VPP نیز هست.
-
برخی پایه‌ها قابلیت آنالوگ (ADC) یا وقفه (interrupt) دارند
🎯 قابلیت‌ها و کاربردها
-
مناسب برای کنترل‌های ساده، تایمر، وقفه‌های پایه‌ای، LED، حسگرها
-
سرمایه‌گذاری اندک به دلیل OTP بودن (یک‌بار برنامه‌ریزی)
-
گزینه‌ای اقتصادی برای پروژه‌های غیرقابل ارتقاء (مثل ریموت، تایمر روشن/خاموش چراغ و…)
-
با دستورالعمل‌های ساده و مصرف انرژی پایین برای مدارهایی که عمر باتری مطلوبی دارند طراحی شده است
🔄 جایگزین‌های پیشنهادی
-
PIC12C672 / 12C671: نسخه‌های مشابه با EPROM بیشتر، قابلیت GP‑ADC بیشتر و برنامه‌پذیری داخل مدار
-
PIC12F675 یا PIC12F629: نسخه Flash-based قابل برنامه‌ریزی چندباره با امکانات ADC، EEPROM و ولتاژ تا ۲۰ MHz
✅ جمع‌بندی نهایی
| ویژگی | توضیح |
|---|---|
| میکروکنترلر | PIC12C607 OTP |
| بسته‌بندی | DIP‑۸ (یا SOIC‑۸) |
| حافظه برنامه | تا ۱ کیلوبایت EPROM |
| RAM | ۱۲۸ بایت |
| I/O | ۶ پایه GP۲ تا GP۵ |
| امکانات | ADC پایه‌ای، Watchdog، SLEEP، Interrupt |
| مصرف انرژی | بسیار کم |
| کاربرد | پروژه‌های ساده با عملکرد دقیق، بدون نیاز به چندبار پروگرام |
