توضیحات

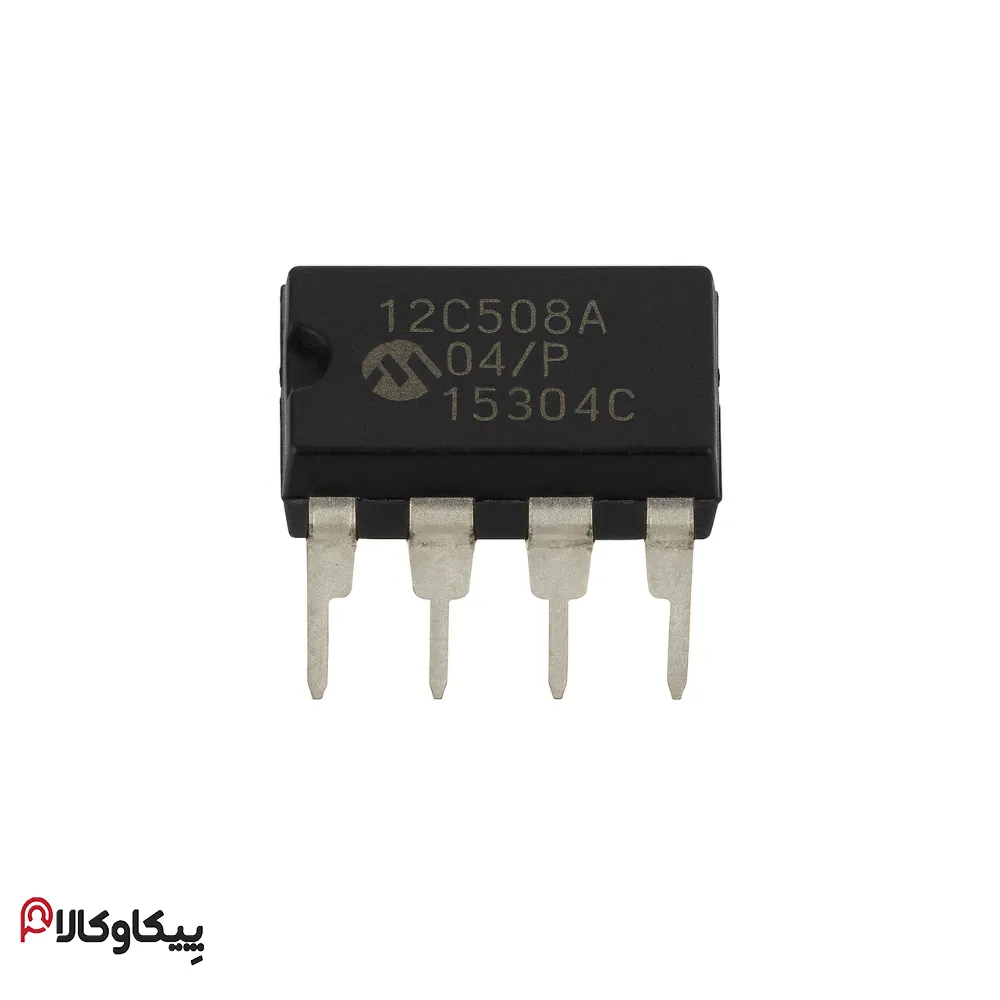

آی‌سی ۱۲C508A با بسته‌بندی DIP-8 یک میکروکنترلر ۸ بیتی از خانواده PIC ساخت شرکت Microchip است. این آی‌سی یکی از ساده‌ترین و محبوب‌ترین میکروکنترلرهای ابتدایی است که در پروژه‌های کوچک، کنترل‌های ساده و دستگاه‌هایی مثل ریموت کنترل، تایمر، رمزگشا، و تجهیزات کم‌هزینه استفاده می‌شود.
✅ معرفی کلی IC 12C508A
| ویژگی | مقدار |
|---|---|
| نوع آی‌سی | میکروکنترلر ۸ بیتی (PIC Microcontroller) |
| معماری | PIC12C (RISC – Reduced Instruction Set Computing) |
| تعداد پایه‌ها | ۸ پایه (بسته‌بندی DIP-8) |
| حافظه برنامه | ۵۱۲ × ۱۲ بیت (ROM فقط قابل خواندن – OTP) |
| RAM داخلی | ۲۵ بایت |
| EEPROM داخلی | ❌ ندارد (نسخه ۱۲CE508 دارد) |
| تعداد I/O قابل برنامه‌ریزی | تا ۶ پایه I/O (پایه‌های GP0 تا GP5) |
| فرکانس کاری | تا ۴ مگاهرتز (با اسیلاتور داخلی RC یا کریستال خارجی) |
| ولتاژ کاری | ۲٫۵ تا ۵٫۵ ولت |
| Watchdog Timer | دارد ✔️ |
| مد Sleep | دارد ✔️ |
| قابلیت پروگرام مجدد | ❌ فقط یک‌بار (One-Time Programmable – OTP) |
📦 ترتیب پایه‌ها (PINOUT) در بسته‌بندی DIP-8
-
پایه‌ها GP0 تا GP5 به‌صورت همه‌منظوره (GPIO) قابل برنامه‌ریزی هستند.
-
برخی پایه‌ها ممکن است عملکردهای ثانویه مثل ورودی وقفه یا تایمر داشته باشند.
🔧 ویژگی‌های کاربردی
-
ساده، ارزان و بسیار محبوب برای پروژه‌های پایه‌ای
-
مناسب برای ریموت‌های RF، رمزگشاهای IR، مدارهای تایمر و تأخیر، اتوماسیون ساده
-
دارای اسیلاتور داخلی RC برای حذف نیاز به کریستال
-
مصرف انرژی کم
⚠️ تفاوت ۱۲C508 و ۱۲C508A
نسخه‌ی ۱۲C508A بهبودهایی نسبت به نسخه‌ی ساده‌ی ۱۲C508 دارد از جمله عملکرد بهتر اسیلاتور و تایمر داخلی. از نظر ظاهری و عملکرد پایه‌ها کاملاً مشابه‌اند.
🔄 معادل‌ها و جایگزین‌ها
| مدل | توضیح |
|---|---|
| PIC12F508 | نسخه قابل پروگرام با فلش (جایگزین بسیار مناسب) ✔️ |
| ۱۲CE508 | دارای EEPROM داخلی برای ذخیره داده |
| ATTiny13 | میکروکنترلر مشابه از خانواده AVR (اما نیاز به کد متفاوت دارد) |
🧠 نکات مهم در برنامه‌نویسی
-
برنامه‌نویسی این آی‌سی با زبان اسمبلی یا C (مخصوص PIC) انجام می‌شود.
-
برای پروگرام کردن آن نیاز به پروگرامر مخصوص مثل PICkit 2 یا ۳ است.
-
چون OTP است، پس از پروگرام کردن دیگر قابل تغییر نیست. (نسخه‌های “F” قابل پاک‌کردن هستند)
✍️ جمع‌بندی
| ویژگی | مقدار |
|---|---|
| میکروکنترلر | PIC12C508A |
| بسته‌بندی | DIP-8 |
| حافظه | ۵۱۲ کد – فقط خواندنی (OTP) |
| GPIO | تا ۶ عدد |
| اسیلاتور | داخلی و خارجی |
| کاربرد | ریموت، رمزگشا، تایمر، کنترل ساده |
