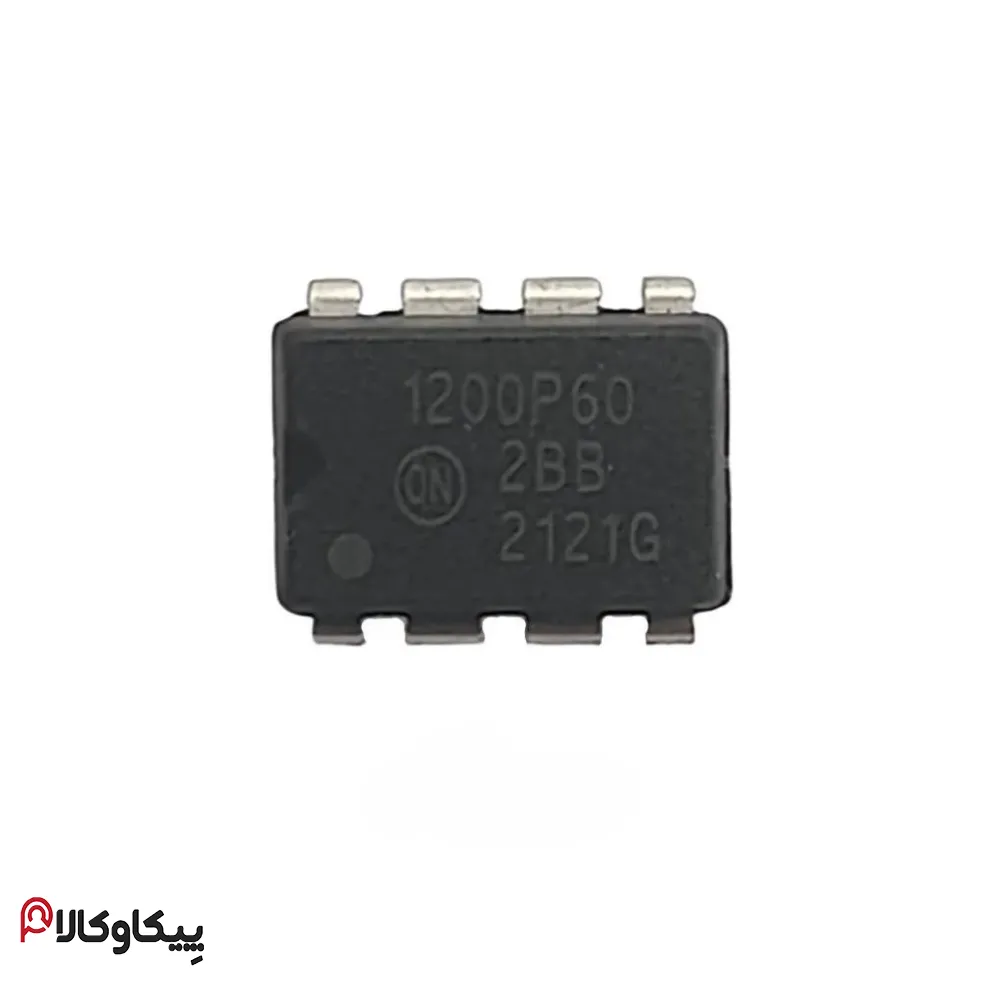

آی‌سی ۱۲۰۰P60 DIP-8 تقریباً با قطعیت به مدل NCP1200P60 از شرکت ON Semiconductor اشاره دارد. این IC یک کنترلر منابع تغذیه سوئیچینگ (SMPS) است که در طراحی منابع تغذیه AC-DC با توان پایین، آداپتورها، شارژرها و منابع آماده‌به‌کار (standby) کم‌مصرف استفاده می‌شود.
✅ مشخصات کلی IC NCP1200P60
| ویژگی | مقدار |
|---|---|
| نام کامل | NCP1200P60 |
| نوع آی‌سی | کنترلر PWM جریان‌محور برای منابع تغذیه سوئیچینگ (Current-Mode PWM Controller) |
| بسته‌بندی | DIP-8 (مناسب برای لحیم‌کاری آسان) |
| فرکانس کاری | ۶۰kHz (درون‌تراشه‌ای ثابت) |
| تغذیه داخلی (Self-supplied) | از طریق پایه‌ی HV، بدون نیاز به سیم‌پیچ کمکی |
| درایور خروجی | مناسب برای درایو مستقیم MOSFET قدرت |
| قابلیت Skip-Cycle | دارد (برای کاهش مصرف انرژی در حالت بی‌بار یا کم‌بار) |
| حفاظت‌ها: |
-
محدودیت جریان (Cycle-by-cycle)
-
حفاظت حرارتی
-
خاموشی خودکار در ولتاژ پایین (UVLO)
📦 پین‌آوت DIP-8
توضیح پایه‌ها:
-
HV (Pin 8): اتصال مستقیم به ولتاژ AC ورودی برای تغذیه داخلی IC
-
VCC (Pin 1): ولتاژ تغذیه داخلی – معمولاً حدود ۱۰V
-
DRV (Pin 6): خروجی درایور برای کنترل MOSFET
-
FB (Pin 2): فیدبک ولتاژ خروجی از اپتوکوپلر
-
CS (Pin 3): سنسور جریان برای محدودسازی
-
ADJ (Pin 5): تنظیمات مصرف بی‌بار (برای Skip Mode)
-
GND (Pin 4): زمین
-
NC (Pin 7): بدون اتصال (برای ایزولاسیون)
🔋 کاربردها
-
آداپتورهای دیواری
-
شارژرهای موبایل و تجهیزات الکترونیکی
-
منابع تغذیه دستگاه‌های صوتی/تصویری
-
منابع تغذیه آماده‌به‌کار (Standby PSU)
-
مدارهای ولتاژ پایین با ایزولاسیون بالا
🎯 مزایا
-
سادگی طراحی با تعداد کم قطعات خارجی
-
صرفه‌جویی در انرژی با عملکرد skip-cycle
-
بدون نیاز به سیم‌پیچ تغذیه کمکی
-
محافظت داخلی قوی برای جلوگیری از آسیب به مدار
-
قابلیت استفاده در طراحی‌های ارزان و پایدار
🔄 جایگزین‌ها
| مدل جایگزین | توضیح |
|---|---|
| NCP1200P40 | همان IC با فرکانس ۴۰kHz |
| UC3842 | کنترلر قدیمی‌تر با نیاز به تغذیه خارجی |
| NCP1251 | نسخه به‌روزرسانی‌شده با قابلیت‌های بیشتر و مصرف پایین‌تر |
🧠 نکات طراحی
-
پایه‌ی HV با برق AC سروکار دارد، طراحی ایزوله و ایمن ضروری است.
-
استفاده از MOSFET مناسب و دیود سریع برای کارایی بهتر پیشنهاد می‌شود.
-
طراحی PCB باید به دقت انجام شود تا از نشت جریان و اختلالات EMI جلوگیری شود.
📌 جمع‌بندی
| ویژگی | مقدار |
|---|---|
| مدل | NCP1200P60 (IC 1200P60 DIP-8) |
| عملکرد | کنترلر سوئیچینگ (PWM) جریان‌محور |
| فرکانس | ۶۰kHz ثابت |
| بسته‌بندی | DIP-8 |
| مصرف بی‌بار | بسیار پایین (skip mode) |
| کاربرد | آداپتور، شارژر، منبع تغذیه آماده‌به‌کار |
