توضیحات

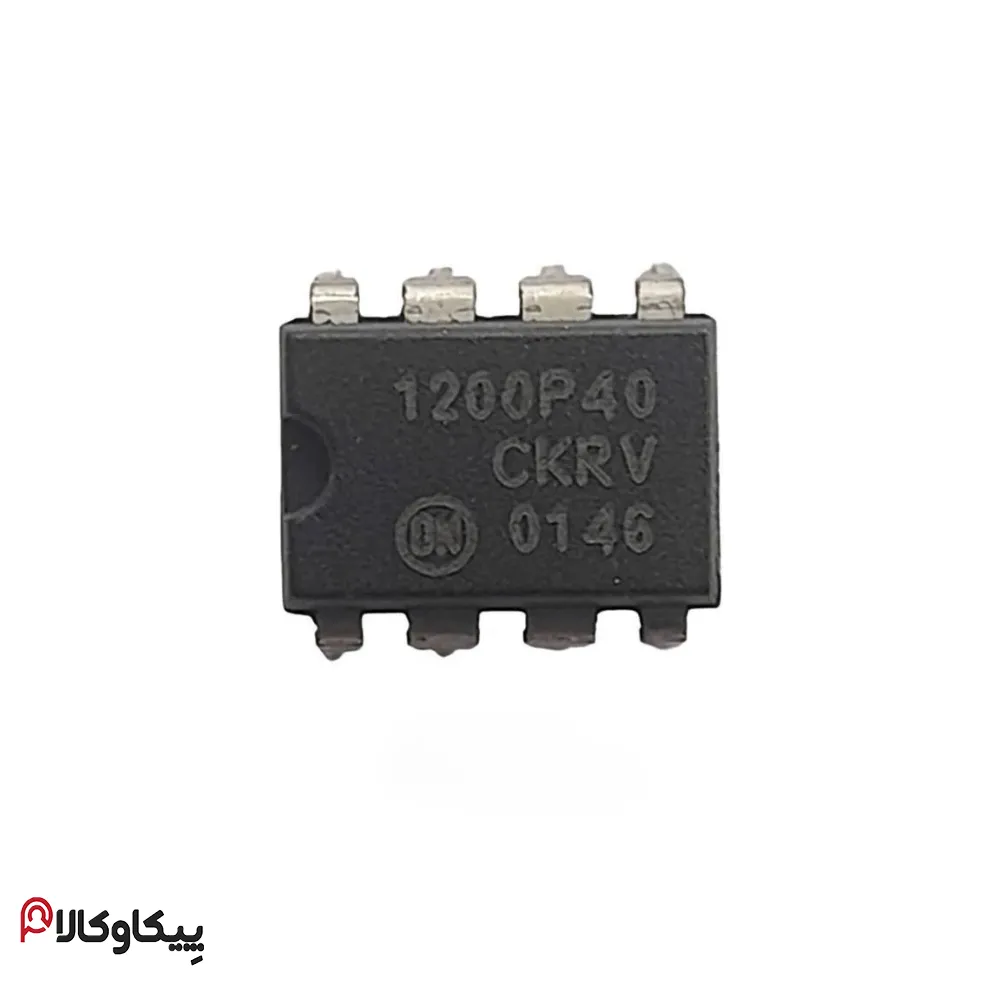

آی‌سی 1200P40 DIP‑8 احتمالاً در واقع همان NCP1200P40 یا NCP1200AP40 از شرکت ON Semiconductor است، و مربوط به خانواده کنترلرهای منابع تغذیه سوئیچینگ (Switch‑Mode Power Supply Controllers) میباشد. این نوع IC معمولاً به صورت DIP‑8 عرضه می‌شود و در طراحی منابع تغذیه AC‑DC کوچک کاربرد دارد.
✅ مشخصات کلی NCP1200P40 (یا NCP1200AP40)
| ویژگی | توضیح |
|---|---|
| نام کامل | NCP1200P40 یا NCP1200P60 / NCP1200P100 بسته به فرکانس |
| بسته‌بندی | DIP‑8 (مشابه DIP-8) |
| نوع آی‌سی | PWM current‑mode controller برای SMPS |
| فرکانس داخلی ثابت | ۴۰ کیلوهرتز (P40)، ۶۰ یا ۱۰۰ کیلوهرتز در مدل‌های دیگر |
| ولتاژ تغذیه داخلی (VCC) | خود ایسکانسی (self-supplied) از شبکه AC—نیازی به سیم‌پیچی کمکی ندارد |
| محافظت داخلی | محدودکننده جریان پالس به پالس، حفاظت حرارتی و خاموش شدن خودکار |
| درایور خروجی | خروجی Drv برای درایو MOSFET خارجی با جریان پیک تا 250mA |
| امکان Skip-Cycle | مصرف کمتر در حالت بیکار (Skip cycle stance) برای بهینه‌سازی بازده |
🔌 پایه‌ها (Pinout DIP‑8 – از نمای بالای بسته)
به‌صورت مرجع عمومی از دیتاشیت:
___
| |
HV | 8 |
Adj | 1 |
CS | 3 |
GND | 4 |
Drv | 5 |
VCC | 6 |
FB | 2 |
NC | 7 |
|___|
-
Pin 8 (HV) – ولتاژ خط AC مستقیم برای خودتغذیه IC
-
Pin 6 (VCC) – تغذیه داخلی (کنترل شده توسط HV)
-
Pin 5 (Drv) – خروجی برای درایو MOSFET خارجی
-
Pin 3 (CS) – ورودی سنس جریان برای محدودیت پالس
-
Pin 1 (Adj) & Pin 2 (FB) – تنظیم جریان و فیدبک عملکرد (در مدل skip‑cycle)
-
Pin 4 (GND) – زمین
-
Pin 7 – بدون اتصال (NC) برای حفظ فاصله ایزولاسیون
🎯 کاربردها
-
طراحی منابع تغذیه AC‑DC ساده (مانند شارژرها، آداپتورهای دیواری، منبع تغذیه تلویزیون یا مودم)
-
کاربرد در مدارهای کوچک با شمار قطعات کم و جریان خروجی متوسط
-
استفاده در منابع تغذیه اضطراری یا آماده به کار (standby) با مصرف تقریباً صفر در حالت ایده‌آل
✅ مزایای این IC
-
نیاز به سیم‌پیچ کمکی ندارد (Self-supply با HV pin)
-
حفاظت جریان داخلی و جلوگیری از آسیب در شرایط بار اضافه
-
بازده بالا حتی در بارهای سبک به علت skip-cycle
-
تعداد پایه محدود و اجزای جانبی اندک → طراحی مقرون‌به‌صرفه
⚠️ نکات طراحی
-
بسته‌بندی DIP‑8 دارای مقاومت حرارتی بالایی است؛ نیاز به پد مسی بزرگ یا طراحی مس ضخیم زیر IC برای دفع حرارت است
-
ولتاژ اولیه AC ممکن است تا حدود 250VAC باشد، طراحی دودمان (circuit) باید این نکته را رعایت کند.
-
استفاده از MOSFET خارجی و دیود شاتکی کم‌نویز (مثل MTD1N60E) برای کاهش EMI پیشنهاد می‌شود.
-
سیم‌کشی FB، CS و Adj باید با دقت انجام شود تا عملکرد skip-cycle و کنترل جریان دقیق باشد.
📎 نتیجه‌گیری
-
IC 1200P40 DIP‑8 به احتمال قوی همان NCP1200P40 است لطفا در خریدتان دقت فرمایید .
-
جزو کنترلرهای منابع تغذیه SMPS است با فرکانس ۴۰kHz، حفاظت داخلی و خودتأمین‌کنندگی تغذیه
-
مناسب طراحی منابع تقویت‌شده، شارژرها و سیستم‌های آماده به کار کم‌مصرف
پیکاوکالا خرید شما را به بهترین قیمت تضمین مینماید
