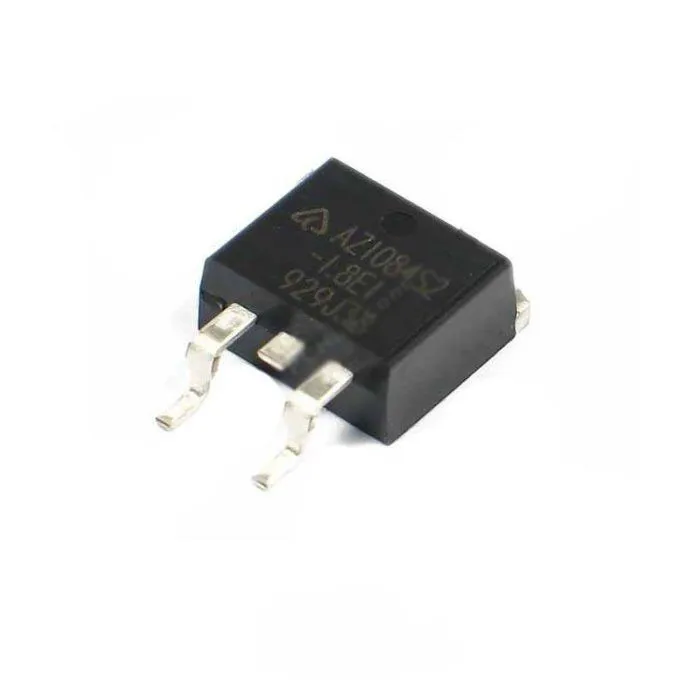

آی سی IC 1084IS-1.8V TO-263

آی‌سی ۱۰۸۴IS-1.8V TO-263 یک رگولاتور ولتاژ خطی با خروجی ثابت ۱٫۸ ولت و جریان بالا است که در بسته‌بندی TO-263 (SMD) عرضه می‌شود. این قطعه برای تأمین ولتاژ دقیق ۱٫۸V برای سیستم‌های دیجیتال، پردازنده‌ها و چیپ‌های مدرن طراحی شده است.

🔍 مشخصات فنی IC 1084IS-1.8V TO-263

⚙️ ترتیب پایه‌ها در TO-263

__________________
| |
| ۱۰۸۴IS-1.8V |
|__________________|
| ۱ | ۲ | ۳ |
| | └── IN (ورودی)
| └────── OUT (خروجی ۱٫۸V)
└────────── GND (زمین)

تب فلزی پشت آی‌سی به پایه خروجی (OUT) متصل است.

📦 کاربردها

• تامین ولتاژ ۱٫۸V برای پردازنده‌ها، رم‌های DDR، SoC و چیپ‌های دیجیتال

• بردهای embedded مانند FPGA، ASIC، CPLD

• سیستم‌های مخابراتی، میکروکنترلرهای ARM یا Cortex

• مبدل‌های تغذیه صنعتی که نیاز به ولتاژ پایین و جریان بالا دارند

✅ مزایا

• خروجی دقیق ۱٫۸V بدون نیاز به مقاومت تنظیم

• طراحی ساده و قابل اطمینان

• توانایی تأمین جریان بالا (تا ۵ آمپر)

• محافظ حرارتی و محدودکننده جریان داخلی

⚠️ نکات طراحی مهم

1. خازن ورودی و خروجی الزامی هستند:

   • ورودی: حداقل ۱۰µF (ترجیحاً الکترولیتی یا MLCC)

   • خروجی: حداقل ۱۰µF تا ۱۰۰µF (بسته به نیاز پایداری)

2. دفع حرارت بسیار مهم است.

   • در جریان‌های بالا باید از پد مسی بزرگ روی PCB یا هیت‌سینک خارجی استفاده شود.

3. چون افت ولتاژ (Dropout) حدود ۱٫۳V است، ولتاژ ورودی باید حداقل حدود ۳٫۱V یا بیشتر باشد تا آی‌سی به‌درستی ۱٫۸V تولید کند.

✍️ تفاوت با نسخه ADJ:

📎 جمع‌بندی نهایی
