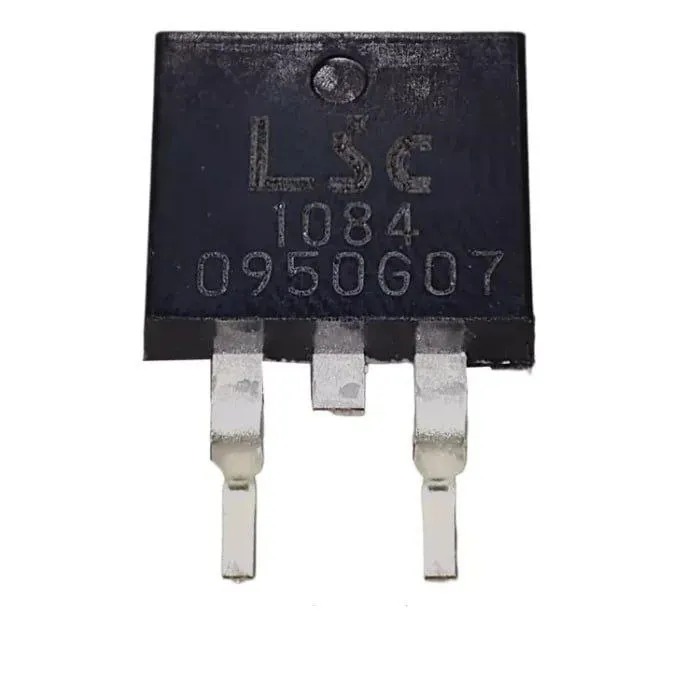

آی سی IC 1084-ADJ TO-263 AMS1084CM-ADJ

آی‌سی AMS1084CM-ADJ TO-263 یک رگولاتور ولتاژ خطی قابل تنظیم (Adjustable Linear Voltage Regulator) با جریان بالا است که توسط شرکت Advanced Monolithic Systems (AMS) تولید شده و در بسته‌بندی SMD نوع TO-263 (سطح‌نصب) ارائه می‌شود.

این قطعه یکی از اعضای خانواده محبوب AMS1084 است و به خاطر قابل تنظیم بودن، جریان خروجی بالا (تا 5 آمپر) و استفاده آسان، کاربرد زیادی در منابع تغذیه قابل تنظیم و بردهای الکترونیکی حرفه‌ای دارد.

🔍 مشخصات فنی IC AMS1084CM-ADJ (TO-263)

📐 ترتیب پایه‌ها (TO-263 – مشابه TO-220)

تب فلزی (پشت آی‌سی) به پایه خروجی (Vout) متصل است و باید به مسیر مسی یا هیت‌سینک وصل شود.

⚙️ فرمول تنظیم ولتاژ خروجی

برای تنظیم خروجی از دو مقاومت استفاده می‌شود:

Vout=1.25×(1+R2R1)V_{out} = 1.25 times left(1 + frac{R2}{R1} right)Vout​=1.25×(1+R1R2​)

• مقدار 1.25V، ولتاژ مرجع پایه‌ای بین ADJ و خروجی است.

• با انتخاب مناسب R1 و R2، می‌توان هر ولتاژی بین 1.25 تا حدود 27 ولت تولید کرد.

🧰 کاربردها

• منبع تغذیه قابل تنظیم (مثلاً خروجی 3.3V، 5V، 12V و …)

• تغذیه بردهای میکروکنترلری (ESP32، رزبری‌پای، آردوینو)

• کاربردهای صنعتی که به رگولاتور با جریان بالا نیاز دارند

• درایور موتور DC، تقویت‌کننده‌ها و ماژول‌های مخابراتی

✅ مزایا

• قابل تنظیم برای ولتاژهای متنوع

• جریان خروجی بالا

• بسته‌بندی SMD مناسب برای طراحی‌های فشرده

• محافظ داخلی در برابر دمای زیاد و جریان بیش از حد

⚠️ نکات مهم طراحی

1. خازن‌ها الزامی هستند:

   • خازن ورودی: 10µF یا بیشتر

   • خازن خروجی: حداقل 10µF (ترجیحاً تانتالم یا الکترولیتی)

2. تب حرارتی پشت آی‌سی باید به مسیر پهن یا صفحه مسی (برای دفع حرارت) وصل شود.

3. برای استفاده بالای 2 آمپر، حتماً تهویه یا هیت‌سینک مناسب در طراحی PCB لحاظ شود.
