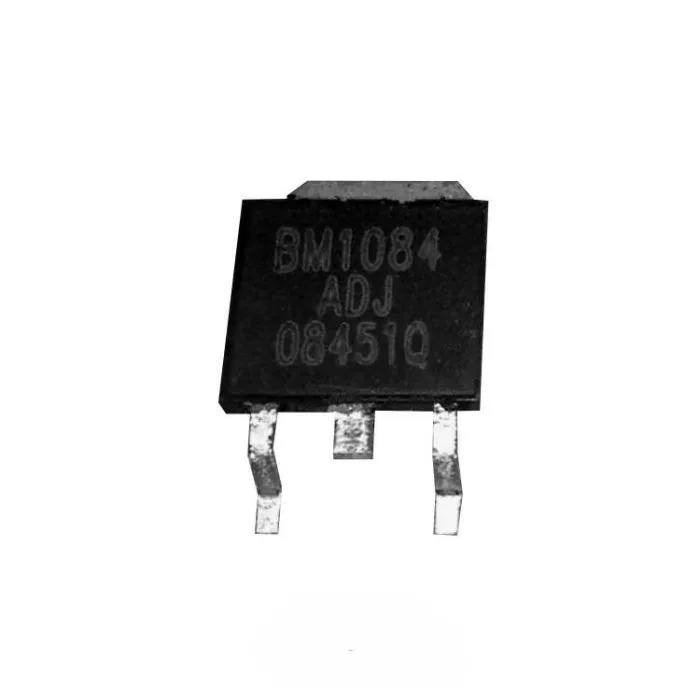

آی سی IC 1084-ADJ TO-252 ORG

آی‌سی ۱۰۸۴-ADJ TO-252 یک رگولاتور ولتاژ خطی قابل تنظیم (Adjustable Linear Voltage Regulator) است که برای کاربردهای با جریان بالا (تا ۵ آمپر) و نصب سطحی طراحی شده است. این قطعه به‌صورت گسترده در منابع تغذیه، پروژه‌های صنعتی، تغذیه پردازنده‌ها و سیستم‌های میکروکنترلری به کار می‌رود.

🔍 مشخصات کلی

⚙️ پایه‌ها در بسته‌بندی TO-252

تب فلزی پشت آی‌سی معمولاً به پایه خروجی (OUT) متصل است و باید به مسیر مسی پهن یا هیت‌سینک متصل شود تا گرما را دفع کند.

📐 فرمول تنظیم ولتاژ خروجی

برای تنظیم ولتاژ خروجی از دو مقاومت استفاده می‌شود:

Vout=Vref×(۱+R2R1)+Iadj×R2V_{out} = V_{ref} \times \left(1 + \frac{R2}{R1} \right) + I_{adj} \times R2Vout​=Vref​×(۱+R1R2​)+Iadj​×R2

• مقدار Vref ≈ ۱٫۲۵V

• Iadj بسیار کوچک است و معمولاً نادیده گرفته می‌شود.

📦 کاربردها

• منابع تغذیه قابل تنظیم (مثلاً خروجی ۳٫۳V، ۵V، ۹V یا ۱۲V)

• بردهای توسعه، رزبری پای، FPGA، ESP32

• سیستم‌های صنعتی که نیاز به رگولاتور جریان بالا دارند

• تغذیه میکروکنترلرها و حافظه‌ها

• درایور موتورهای DC کم‌ولتاژ

✅ مزایا

• قابل تنظیم برای ولتاژهای مختلف

• توانایی عبور جریان بالا (تا ۵A)

• محافظ داخلی دما و جریان

• مناسب برای طراحی‌های SMD

⚠️ نکات مهم در طراحی

1. خازن ورودی و خروجی الزامی هستند:

   • CIN = 10µF (الکترولیتی یا MLCC)

   • COUT = 10µF تا ۱۰۰µF برای پایداری

2. مقاومت‌ها با دقت مناسب انتخاب شوند تا ولتاژ خروجی دقیق تنظیم شود.

3. در جریان بالا، حتماً از مسیر مسی پهن یا هیت‌سینک روی PCB استفاده شود چون TO-252 گرمای زیادی تولید می‌کند.
