توضیحات

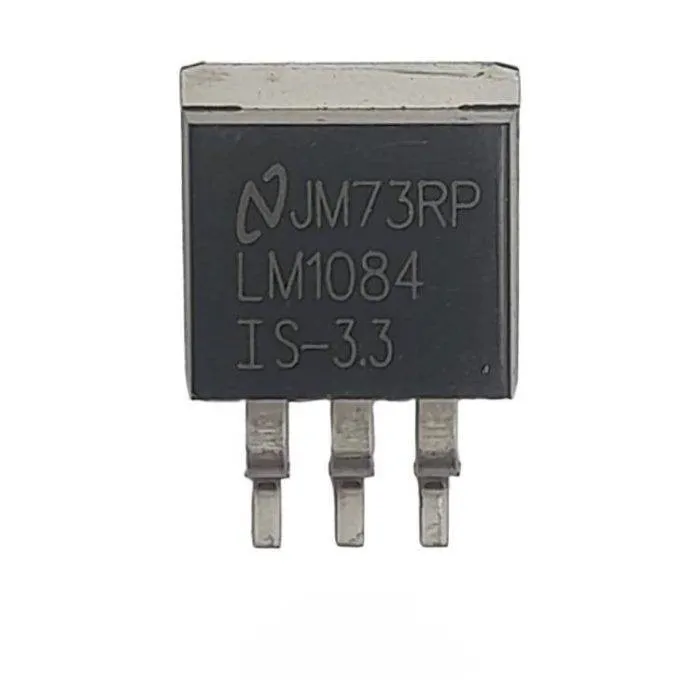

آی‌سی ۱۰۸۴-۳٫۳V TO-263 ORG یک رگولاتور ولتاژ خطی (Linear Voltage Regulator) با خروجی ثابت ۳٫۳ ولت است که در بسته‌بندی SMD نوع TO-263 ارائه می‌شود. این مدل برای کاربردهایی طراحی شده که به جریان نسبتاً بالا (تا ۵ آمپر) نیاز دارند و فضای نصب محدود است (سطح‌نصب).
🧩 مشخصات کلیدی IC 1084-3.3V TO-263:
| ویژگی | توضیح |
|---|---|
| نام کامل | LM1084-3.3 یا LD1084-3.3 (بسته به سازنده) |
| ولتاژ خروجی | ثابت ۳٫۳ ولت |
| جریان خروجی | حداکثر تا ۵ آمپر (معمولاً ۳ تا ۵ آمپر بسته به سازنده) |
| نوع بسته‌بندی | TO-263 (SMD با تب حرارتی فلزی برای انتقال حرارت بهتر) |
| نوع رگولاتور | ولتاژ خطی، خروجی ثابت |
| حداقل ولتاژ ورودی | معمولاً حداقل ۴٫۷ تا ۵ ولت (باید حداقل ۱٫۱ تا ۱٫۵ ولت بیشتر از خروجی باشد) |
| افت ولتاژ (Dropout) | حدود ۱٫۳ ولت |
| توان مصرفی | بالا در صورت استفاده بدون هیت‌سینک، نیاز به دفع حرارت دارد |
| پایه‌ها | ۳ پایه (Input, Output, GND) |
🔧 ترتیب پایه‌ها در بسته‌بندی TO-263:
🎯 کاربردها:
-
تغذیه ماژول‌ها و آی‌سی‌های ۳٫۳V در پروژه‌های صنعتی یا DIY
-
رگولاتور داخلی در دستگاه‌های مخابراتی، شبکه، یا پردازنده‌ها
-
منابع تغذیه خطی با جریان بالا
-
جایگزین برای LM317 در شرایطی که ولتاژ خروجی ثابت ۳٫۳V مورد نیاز است
-
بردهای الکترونیکی با مصرف متوسط تا زیاد
✅ مزایا:
-
نصب سطحی (SMD) برای استفاده در بردهای فشرده
-
ولتاژ خروجی ثابت، بدون نیاز به مقاومت تنظیمی
-
توان جریان بالا
-
راه‌اندازی آسان با حداقل قطعات جانبی
⚠️ نکات طراحی:
-
خازن ورودی و خروجی مناسب (معمولاً ۱۰µF تا ۱۰۰µF) برای پایداری الزامی است.
-
استفاده از پد حرارتی و مسیرهای ضخیم‌تر روی PCB برای دفع حرارت توصیه می‌شود.
-
اگر جریان مصرفی بیش از ۱٫۵ آمپر است، دفع حرارت مناسب یا هیت‌سینک متصل به تب فلزی آی‌سی نیاز است.
🔍 درباره پسوند ORG:
-
عبارت ORG معمولاً به معنی “اصلی” یا “اورجینال” است و توسط فروشندگان برای تفکیک قطعه‌های اصلی (original) از نسخه‌های تقلبی یا بی‌نام‌ونشان استفاده می‌شود.
-
این عبارت روی خود آی‌سی چاپ نمی‌شود و صرفاً در عنوان فروشگاهی یا لیست قطعات دیده می‌شود.
✅ جمع‌بندی نهایی:
| ویژگی | مقدار |
|---|---|
| ولتاژ خروجی | ۳٫۳V ثابت |
| جریان خروجی | تا ۵A (بسته به هیت‌سینک و برند) |
| بسته‌بندی | TO-263 (SMD) |
| کاربرد | رگولاتور ولتاژ قدرتمند برای ماژول‌ها، رزبری‌پای، ESP32، حافظه‌ها، FPGA و… |
