توضیحات

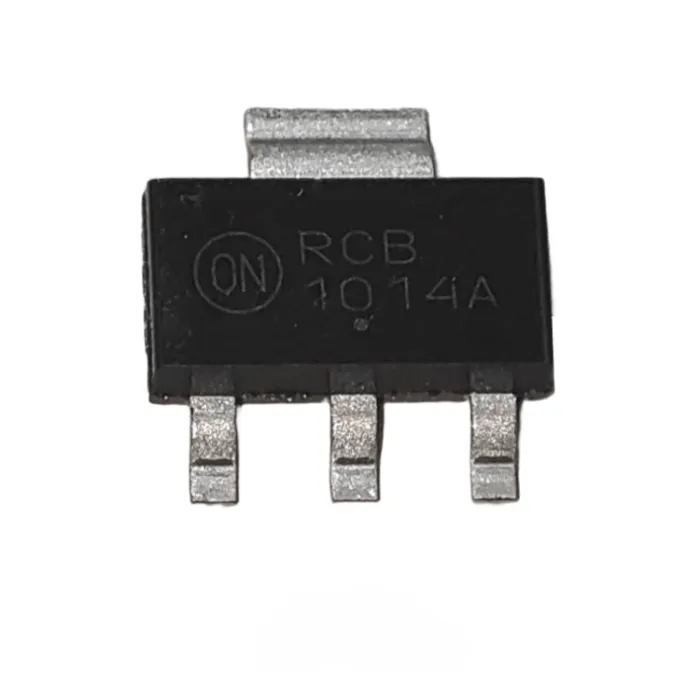

آی‌سی 1014A در بسته‌بندی SOT-223 به یک نوع رگولاتور ولتاژ خطی یا منبع تغذیه سوییچینگ ساده‌شده اشاره دارد. با اینکه شماره “1014A” ممکن است در کاربردهای مختلف به آی‌سی‌های متفاوتی نسبت داده شود (مثلاً دیکودر IR یا رگولاتور)، در بسته‌بندی SOT-223 منظور یک رگولاتور ولتاژ از خانواده‌هایی مانند NCP1014A، LD1014A، یا مشابه آن‌ها است.
🧩 مشخصات کلی IC 1014A در پکیج SOT-223:
| ویژگی | توضیح |
|---|---|
| نوع بسته‌بندی | SOT-223 (سطح‌نصب با هیت‌سینک) |
| نوع آی‌سی | رگولاتور ولتاژ / کنترلر PWM / یا رگولاتور LDO |
| کاربرد رایج | منابع تغذیه AC-DC کوچک، آداپتور، منبع تغذیه سوییچینگ، یا خروجی‌های 5V/3.3V ثابت |
🧪 احتمال بالا: NCP1014A (ON Semiconductor)
در این حالت، آی‌سی 1014A در واقع معادل NCP1014A است که یک کنترلر سوییچینگ AC-DC با حداقل قطعات جانبی است.
🔧 ویژگی‌ها:
-
ورودی مستقیم AC (بدون ترانس ثانویه)
-
رگولاتور درونی برای ایجاد 5V یا 3.3V
-
خروجی 10W یا کمتر در بسیاری از طرح‌ها
-
محافظ داخلی دما و ولتاژ
🎯 کاربردها:
-
منابع تغذیه سوئیچینگ کوچک (مثل شارژر موبایل، منبع تغذیه مودم)
-
تغذیه داخلی بردهای LED
-
مبدل‌های AC به DC
-
سیستم‌های خانگی کم‌مصرف
🧰 پایه‌های پکیج SOT-223 (4 پایه):
🔌 مثال استفاده:
در طراحی منابع تغذیه کوچک، تنها با چند خازن، دیود شاتکی و سیم‌پیچ کوچک، می‌توان با این آی‌سی یک مبدل AC به DC طراحی کرد که خروجی 5V یا 3.3V ارائه دهد.
✅ خلاصه:
| ویژگی | مقدار |
|---|---|
| نوع آی‌سی | رگولاتور ولتاژ / کنترلر سوئیچینگ (NCP1014A یا مشابه) |
| بسته‌بندی | SOT-223 سطح‌نصب |
| جریان خروجی | معمولاً 0.5 تا 1 آمپر (بسته به طراحی) |
| کاربرد | شارژرها، بردهای تغذیه، برد LED، وسایل کوچک خانگی |
