توضیحات

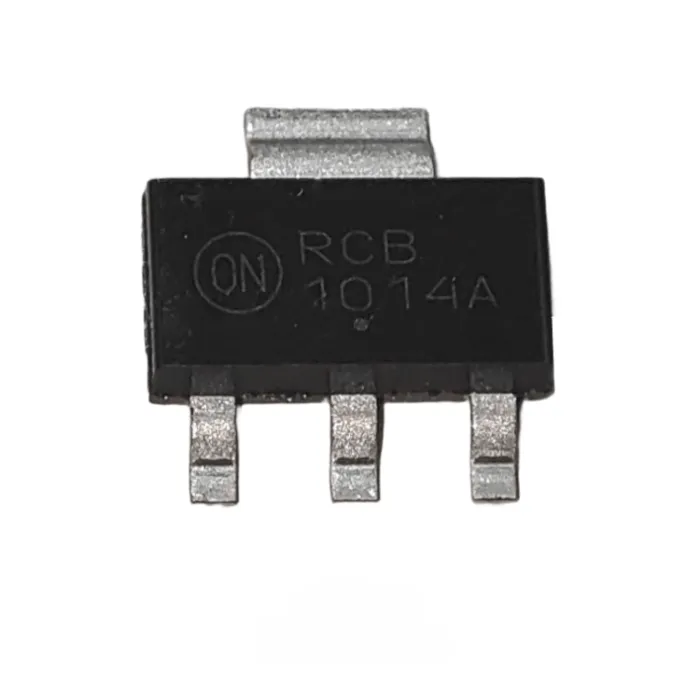

آی‌سی ۱۰۱۴A SMD یک قطعه‌ی الکترونیکی بسیار رایج در بردهای کنترل دستگاه‌های خانگی است، مخصوصاً در کنترل‌های تلویزیون، گیرنده دیجیتال، DVD و لوازم الکترونیکی مصرفی. در ادامه اطلاعات مهم درباره‌ی این آی‌سی را برایت آورده‌ام:
🔹 مشخصات کلی آی‌سی ۱۰۱۴A SMD
| ویژگی | توضیح |
|---|---|
| نوع آی‌سی | آی‌سی دیکودر مادون قرمز (IR Decoder) |
| بسته‌بندی | SMD (سطح‌نصب) |
| کاربرد اصلی | دریافت سیگنال مادون قرمز از ریموت کنترل و تبدیل آن به سیگنال دیجیتال |
| ولتاژ کاری | معمولاً ۲٫۴V تا ۵٫۵V |
| پروتکل | پشتیبانی از پروتکل‌های مختلف مثل NEC، RC5 و… بسته به طراحی |
| تعداد پایه‌ها | معمولاً ۸ پایه (SOP-8) |
🔸 کاربردها
-
گیرنده ریموت کنترل تلویزیون‌ها
-
سیستم‌های صوتی و تصویری
-
گیرنده‌های دیجیتال (ستاپ باکس)
-
کولرهای گازی
-
کنترلرهای خانگی (Smart Home)
-
دستگاه‌های DVD و بلوری
🔸 نحوه عملکرد
آی‌سی ۱۰۱۴A در واقع سیگنال مادون قرمز (IR) که توسط ریموت کنترل ارسال می‌شود را از طریق یک سنسور مادون قرمز (مثل TSOP1738) دریافت کرده، سپس آن را تحلیل و رمزگشایی کرده و در خروجی یک سیگنال دیجیتال قابل فهم برای میکروکنترلر تولید می‌کند.
🔸 تفاوت با آی‌سی‌های مشابه
آی‌سی ۱۰۱۴A از نظر عملکرد مشابه آی‌سی‌های مشهوری مثل SC2272, HX1838, PT2241, یا NEC decoder است، اما بسته به سازنده و کاربرد، ممکن است تفاوت‌هایی در پروتکل پشتیبانی یا ولتاژ کاری داشته باشد.
🔸 نکات مهم در استفاده
-
با ولتاژ ۵ ولت تغذیه شود.
-
خروجی آن به میکروکنترلر یا آی‌سی پردازش سیگنال دیجیتال متصل می‌شود.
-
نیاز به خازن بای‌پس (مثلاً ۰٫۱µF) بین پایه VCC و GND دارد.
-
برای استفاده صحیح باید دیتاشیت آن بررسی شود، زیرا نسخه‌های مختلفی از این آی‌سی در بازار وجود دارد.
