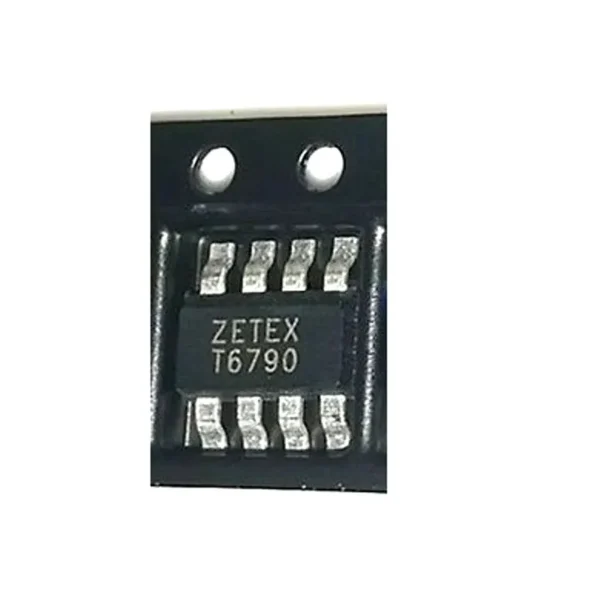

ZDT6790 یه جفت ترانزیستور BJT زوج مکمل (یکی NPN و یکی PNP) در یک پکیج SM-8 (یا همان SOT-223-8) هست. یعنی دو ترانزیستور در یک چیپ/پکیج جمع شدن برای کاربردهایی که نیاز به زوج‌های مکمل دارند
مشخصات اصلی
| پارامتر | مقدار |
|---|---|
| ولتاژ بیس-امیتر (Emitter-Base) | ±۵ … حدود ±۷ ولت (بسته به جهت) |
| ولتاژ کلکتور-امیتر (V_CE) ماکزیمم | NPN: ≈ +۴۵ ولت، PNP: ≈ −۴۰ ولت |
| جریان کلکتور مداوم (Continuous Collector Current, I_C) | ±۲ آمپر برای هر ترانزیستور |
| قدرت تلف‌شده (Power Dissipation) | حدود ۲٫۲۵ تا ۲٫۷۵ وات (بستگی به شرایط، تهویه، دمای محیط) |
| فرکانس انتقال (Transition Frequency, fT) | در حدود ۱۰۰ تا ۱۵۰ مگاهرتز (برای NPN معمولاً ~۱۵۰MHz، برای PNP کمتر) |
| مقاومت در حالت اشباع (VCE(sat)) | برای NPN کم، زیر ۱۰۰ میلی‌ولت در جریان پایین؛ در جریان‌های بزرگتر مقداری بیشتر. |
ویژگی‌های بسته‌بندی و سازگاری
-
پکیج SM-8 (SOT-223-8)؛ ۸ پایه، طراحی برای توان متوسط، نصب سطحی.
-
مقاوم به حرارت تا حدود ۱۵۰ درجه سانتیگراد در اتاق
-
غیر سربی (Lead-free)، مطابق با استاندارد RoHS
کاربردها
-
در مدارهایی که به Driver نیاز دارند، مثلاً در بخش تقویت کننده کم‌قدرت یا نسبی متوسط
-
کاربردهایی که زوج NPN/PNP مکمل لازم است، مثل پل‌های خروجی، مدارهای تقویت سیگنال‌های معکوس یا نیمه‌پل
-
مناسب برای کاربردهایی با ولتاژ تا ~۴۰-۴۵V و جریان چند آمپر (تا ۲A)
معایب / محدودیت‌ها
-
اگر جریان خیلی بالا بخواهد عبور کند یا ولتاژ بیشتر از محدوده مرجع باشد ، خطر کار کردن نزدیک به اشباع یا گرم شدن زیاد وجود دارد.
-
PNP برعکس عملکرد آن معمولاً کمی کندتر یا با ضریب تقویت کمتر نسبت به NPN است.
-
راندمان آن در فرکانس بالا ممکن هست کمتر از ترانزیستورهای خاص RF باشد، چون fT زیاد ولی نه خیلی زیاد.
